金属や無機化合物などの含有元素分析に優れた蛍光X線分析装置（EDX）と、有機物の同定・定性に優れたフーリエ変換赤外分光光度計（FTIR）で取得したそれぞれのデータを用いて解析するための専用ソフトウェアです。
EDX-8100 - オプション
エネルギー分散型蛍光X線分析装置 EDX-8100
スクリーニングキット(オプション)
RoHS、ELV、ハロゲンフリーなどのスクリーニング分析に最適
オプションのスクリーニング分析キットを用いれば、初めての方でもその日からRoHS、ハロゲン、アンチモンのスクリーニング分析が始められます。試料をセットし、分析条件を選択し、試料名を入力すれば、あとは結果を待つだけです。わずか数分で、合否判定付の結果が表示されます。
RoHS，ハロゲン，アンチモンスクリーニング分析キット使用時の分析結果画面
各種材質ベースの内蔵検量線と検量線自動選択機能
検量線内蔵
各種材質の検量線を内蔵しています。多くの標準試料を準備する必要はありません。
検量線自動選択
ソフトウェアが試料に最適な検量線を自動選択しますので、ユーザーが分析条件を選ぶ必要はありません。
検量線の選択を間違うと定量結果にも大きく影響を与えるため、データの信頼性向上にも貢献します。
形状補正機能
各元素の蛍光X線強度と散乱X線強度の比をとることで(BG内標準法)、試料の形状や厚みの影響を排除した定量値が得られます。

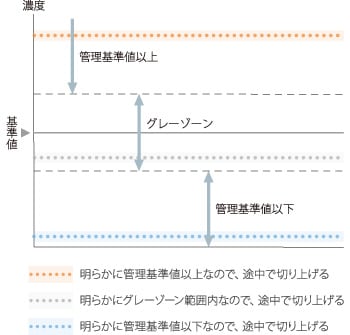

時間自動短縮機能
管理対象元素が明らかに高含有あるいは低含有で、測定途中に判定が可能な場合に自動で次の分析チャンネルに移行する機能です。効率的なスクリーニング分析がおこなえます。

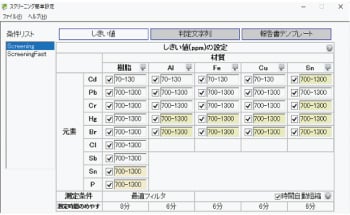

スクリーニング簡単設定画面
しきい値変更
材質，元素ごとにしきい値の設定ができます。しきい値の入力方法に応じてスクリーニング判定方式の変更もできます。
判定文字列変更
分析結果に表示するしきい値以下、グレーゾーン、しきい値以上での判定文字を設定できます。
報告書テンプレート変更
報告書のスタイルを設定できます。標準で装備されているテンプレートから選択できます。
目的に応じた3種類のスクリーニング分析キットをラインアップ
RoHSスクリーニング分析キット
カドミウム、鉛、水銀、クロム、臭素のスクリーニング分析に対応します。装置管理には、キットに付属の5元素含有ポリエチレン試料を用います。
RoHS、ハロゲンスクリーニング分析キット
カドミウム、鉛、水銀、クロム、臭素の5元素に加え、樹脂中の塩素のスクリーニングにも対応します。装置管理には、キットに付属の6元素含有ポリエチレン試料を用います。
RoHS、ハロゲン，アンチモンスクリーニング分析キット
カドミウム、鉛、水銀、クロム、臭素の5元素に加え、樹脂中の塩素、さらにアンチモンのスクリーニングにも対応します。
装置管理には、キットに付属の7元素含有ポリエチレン試料を用います。
主なオプション製品
EDX-FTIR統合解析ソフトウェア(EDXIR-Analysis)
1つの試料に対しEDXとFTI Rで測定をおこない、両方のデータをEDXIR-Analysisで解析することで、自動で高精度な同定解析が可能となります。
微小部分析キット
微小異物、微小領域分析に威力を発揮。
0.3mm径のコリメータと高解像度カメラの組合わせ。
EDX, FTIR共用異物測定保持・保管容器 EDXIR- Holder
試料をホルダーに保持したままEDXとFTIRで測定
測定後はホルダーがそのまま試料保管容器に
その他のオプション
■ 真空測定ユニット
軽元素の高感度測定をおこなう場合に使用します。本体設置台の背面(または側面)にロータリーポンプとスイッチボックスを設置するスペースが必要です。
■ ヘリウム置換測定ユニット
液体試料における軽元素の高感度測定をおこなう場合に使用します。ヘリウムガスボンベやレギュレータは含まれません。
(EDX-7000用オプション)
■ ターレットユニット
12試料のターレットです。32mmΦ以下の試料の連続測定をおこなう際に使用します。特にヘリウム・真空雰囲気による測定の場合，スループットの向上に効果的です。
■ スクリーニング分析キット
RoHS/ELVスクリーニング分析キット
樹脂5元素管理試料付
RoHS，ハロゲンスクリーニング分析キット
樹脂6元素管理試料付
RoHS，ハロゲン，アンチモンスクリーニング分析キット
樹脂7元素管理試料付
■ 試料容器ポリエステルフィルム
試料保持用フィルムです。
(重元素分析用)
■ 試料容器ポリプロピレンフィルム
試料保持用フィルムです。
(軽元素分析用)
■ 試料容器
3571 一般用フタなし
(外径31.6mm，容量10mL)
液体・粉体用ポリエチレン製容器です。
3529 一般用フタ付
(外径32mm，容量8mL)
液体試料用です。液体膨張時の逃がし穴と液留め付き。
3577 微量用
(外径31.6mm，容量0.5mL)
微量サンプル用です。コリメータと組み合わせて使用することをお勧めします。
3561 微小サンプル用
(外径31.6mm，容量8mL)
液体試料，薄膜状試料用です。液体膨張時の逃がし穴と液留め付き。薄膜状試料をフィルムで挟むリング付き。
Ai Support （保守契約）
- 定期点検により、機器が正常に稼働しているかどうかの診断を行い、的確な整備によりトラブルを未然に防ぎ装置稼働率を向上します。
- ご加入装置にトラブルが発生した際には、優先的な対応を行います。
また、定期点検時に装置状態を把握しているため、トラブル対処の処置・診断を迅速に行います。 - 定額料金に点検費用・修理費用が含まれていますので、保守費用の予算化が容易に行えます。
製品ライフサイクルにわたり、計画的に装置維持管理費を予算化できます。
プ ラ ン 内 容 |
契約プラン | ホワイト | プラチナ | ゴールド | シルバー | ブロンズ | |
点検 |
定期点検(1回／年) | ○ | ○ | ○ | ○ | ○ | |
| 整備交換部品(Value) | ○ | － | － | － | － | ||
| 整備交換部品(Complete) | － | ○ | ○ | － | － | ||
修理 |
オンコール修理 | ○ | ○ | － | ○ | － | |
| パソコン修理対応 | ○ | ○ | － | ○ | － | ||
| 修理交換部品 | － | ○ | － | － | － | ||
| 消耗部品 | － | － | － | － | － | ||
| 交通費 | ○ | ○ | ○ | ○ | ○ | ||
FTIRソリューションシステムパッケージ
エネルギー分散型蛍光Ｘ線分析装置(EDX)
-
X線照射径を最小0.3mm径まで絞ることができる微小部対応コリメータプレートと，解像度を約2.5倍向上させる試料観察カメラを含み，EDX-7000/8000で，直径1mm以下の異物や，微小領域のめっき厚などを分析する際に威力を発揮します。
EDX用消耗品
-
試料をホルダーに保持したままEDXとFTIRで測定
測定後はホルダーがそのまま試料保管容器に
Related information
-
エネルギー分散型蛍光Ｘ線分析装置（EDX）は、試料にX線を照射して発生する蛍光X線のエネルギー（波長）や強度を解析することにより、試料を構成する元素の種類や含有量を調べる装置です。島津は、高速・高感度・高精度を追究したモデルEDX-7200から、軽元素分析に対応するEDX-8100、RoHS/ELV指令における規制対象元素のスクリーニングに適したEDX-LE Plusまで、お客様の分析ニーズに応えるトータルソリューションを提供しています。
