エネルギー分散型蛍光Ｘ線分析装置（EDX）製品比較

Add Bookmark

エネルギー分散型蛍光Ｘ線分析装置（EDX）は、試料にX線を照射して発生する蛍光X線のエネルギー（波長）や強度を解析することにより、試料を構成する元素の種類や含有量を調べる装置です。島津は、微量元素を高速に分析するALTRACEから、軽元素分析に対応するEDX-8100、高速・高感度・高精度を追究したモデルEDX-7200、RoHS/ELV指令における規制対象元素のスクリーニングに適したEDX-LE Plusまで、お客様の分析ニーズに応えるトータルソリューションを提供しています。

1  製品特長

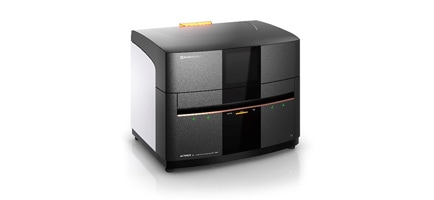

ALTRACE

ALTRACE​​

類いなき高感度
• サブppmから%まで広範囲の一斉元素分析を実現
• 1ppm未満の簡易スクリーニングとして活用
• 粉末・液体試料を溶解や希釈することなく、簡便に分析が可能

煩雑な前処理からの解放
• 化学的な前処理なしに分析可能
• 精密分析前の簡易スクリーニングに最適
• 精密分析よりコスト削減・操作性が優位

圧倒的な効率性
• 最大48試料搭載の連続自動分析
• 扱いやすいトレイ引き出し方式採用
• 測定中の割り込み分析に対応

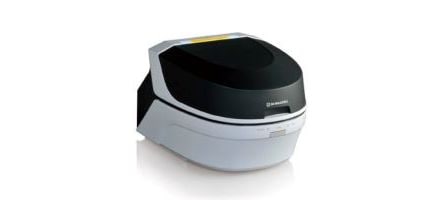

EDX-8100

EDX-8100​​

比類なき分析性能
• 高感度・高速・高分解能分析を実現
• 6C～の軽元素分析に対応

充実の解析機能
• 検量線法、FP法、バックグラウンドFP法、薄膜FP法に対応

ユーザビリティー向上のための各種機能
• わかりやすい装置立上げ操作、X線管球自動エージング機能
• 多彩なデータ出力が可能

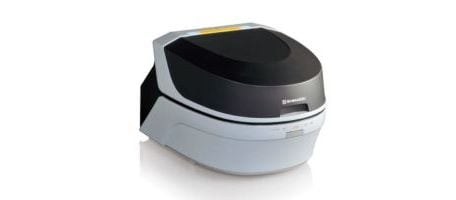

EDX-7200​​

EDX-7200​​

高速・高感度・高精度を追究したモデル
• スループット最大30倍に、検出下限最大6倍向上に

卓越した汎用性
• 微小試料から大型試料、粉末試料や液体試料まで、あらゆる試料に柔軟に対応

洗練されたデザイン
• 460mm幅のコンパクトサイズで、大型試料室を採用

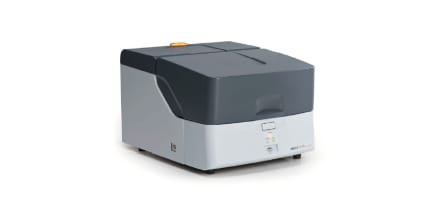

EDX-LE Plus

EDX-LE Plus​​

難しいことをカンタンに
• [スクリーニング分析]画面から簡単操作
• 主成分判定から条件の選択まですべて自動設定
• 管理方法に応じて容易にカスタマイズ可能なスクリーニング簡単設定機能を搭載

必要な機能をフル装備
• RoHS/ELVスクリーニング分析に必要な機能を標準装備
• 大型試料室だから、大型サンプルもそのまま測定可能
• 条件やデータの変更を制限する保護機能を搭載

RoHS/ELV対象元素の測定条件を標準搭載
• カドミウム、鉛、水銀、クロム、臭素の測定条件（内蔵検量線）を標準搭載
• 付属のポリエチレン管理試料で装置管理も安心
• オプションで樹脂中の塩素、さらにはアンチモンのスクリーニングにも対応

2 製品比較表

機種 ALTRACE EDX-8100 EDX-7200 EDX-LE Plus
主な特長 高出力・高感度
ハイエンドモデル		 軽元素測定
多目的モデル		 多目的モデル RoHSスクリーニング
汎用モデル
用途 ・有害元素高感度測定
・化学、食品、環境		 ・多目的
・化学、食品、異物
・規制対応（RoHS）		 ・多目的
・規制対応（RoHS、TSCA ）
・異物、薄膜		 ・規制対応（RoHS）
・大型試料室対応
・多目的
測定範囲 11Na～ 92U 6C ～ 92U 11Na～ 92U 13Al～ 92U
感度*1 2.8 1.0 1.7 0.9
測定雰囲気 大気/真空 大気/真空/He 大気
X線出力 65kV, 100W 50kV, 50W
推奨試料形態 粉末、液体 成形品（固体）、粉末、液体 成形品（固体）
試料交換 48試料XYロボット 12試料ターレット*2 非対応
測定進行中の試料交換 可能 不可 -
試料観察カメラ なし あり
RoHS以外の分析キット 非対応 Cl, Sb Cl, Sb, P, Sn Cl, Sb
検出器 高性能シリコンドリフト（SDD） 高性能シリコンドリフト（SDD）
軽元素対応		 高性能シリコンドリフト（SDD） シリコンドリフト（SDD）

*1：EDX-8100の鉛の検出下限の逆数を1として比較した場合
*2：オプション

3 FAQ

Q: (EDX) EDXで検出できない元素を多く含む試料の分析

樹脂などのようにEDXで検出できない元素を多く含む試料の場合は、どのように定量値を計算したら良いですか？

A:

FP法を用いた定量計算においては、EDXで検出できない元素［C(炭素)､H(水素)､O(酸素)など］が試料に含有している場合、以下の設定を行い、定量計算します。
・「固定値入力」
(あらかじめEDXで測定できない成分量を求めておく）
・「バランス」の設定（100％からの残分）を行い、定量計算します。
(注) バランスは複数成分の設定はできません。
