Xctal 5000

位相コントラストX線CTシステム

Add Bookmark

Xctal 5000

X線観察は新たなフェーズへ

Xctal 5000 は、X線の位相変化を画像化する新しいX線CTシステムです。

従来のX線CTシステムで検出していたX線の吸収情報に加え、X線の散乱と屈折情報を検出でき、広視野での微細構造群の観察や、吸収差がないワークの高コントラスト観察を実現しました。

研究の進む繊維強化樹脂や複合材料、生体材料などの研究・開発に対応します。

一度の撮影で吸収像、散乱像、屈折像の3種類の画像が取得できます。

回折格子によるX線の干渉を利用することで、位相変化を検出できる新しい撮影方式を採用しています。

一度の撮影で吸収像，散乱像，屈折像の3種類の画像が取得

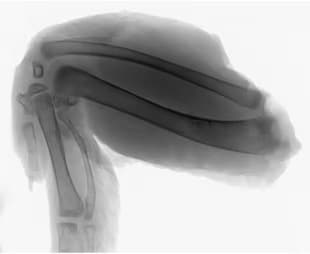

吸収像

X線透視画像（吸収）

吸収像

「吸収像」は、従来のX線装置でも検出していたX線の吸収差を可視化した画像です。
ワーク内部の詳細な形状の観察が可能です。

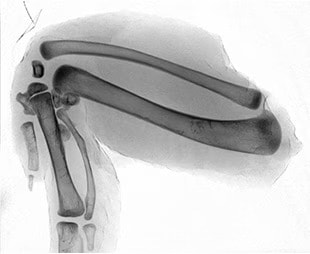

散乱像

X線透視画像（散乱）

散乱像

「散乱像」は、微細構造群による散乱を可視化した画像です。最大100 mmの視野サイズでも微細なクラックの検出が可能です。
また、「繊維配向解析機能」を搭載し、広視野で繊維の流れの観察が可能です。

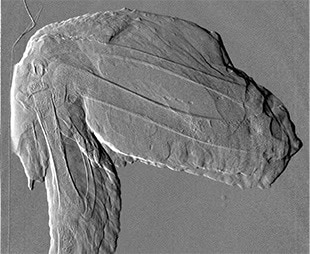

屈折像

X線透視画像（屈折）

屈折像

「屈折像」は、密度差を可視化した画像です。
材質の異なる樹脂製品等、吸収差がないワークでも高コントラストでの観察が可能です。

特長

  • 「広視野×微細構造」観察の両立
    「広視野×微細構造」観察の両立
    「散乱像」は、微細構造群による散乱を可視化した画像です。最大100mmの視野サイズでも微細なクラックの検出が可能です。また、「繊維配向解析機能」を搭載し、広視野で繊維の流れの観察が可能です。
  • 吸収と屈折の二刀流
    吸収と屈折の二刀流
    「屈折像」は、密度差を可視化した画像です。材質の異なる樹脂製品等、吸収差がないワークでも高コントラストでの観察が可能です。
