走査型プローブ顕微鏡（SPM）は、試料表面を微小なプローブ（探針）で走査し、試料の三次元形状や局所的物性を高倍率で観察する顕微鏡の総称です。島津はハイスループット観察モデルのSPM-9700HT Plusから、自動観察モデルSPM-Nanoa、研究用の高解像度モデルSPM-8100FMまで、お客様の分析ニーズに応えるトータルソリューションを提供しています。

1 製品特長

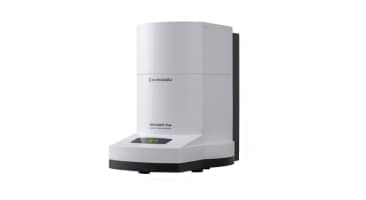

SPM-9700HT Plus

SPM-9700HT Plus​​

観察時間を短縮する ハイスループットスキャナ
• 新しく開発したHTスキャナにより、従来機（SPM-9700）より5倍以上の早さで表面形状の観察が可能になりました。

観察から解析までの思考を妨げない操作性
• 観察操作から、観察位置、結果の解析まで、操作に迷わないSPMオペレーションが実現しました。

あらゆる要求に応える機能と拡張性
• 豊富な測定モードで、試料の形状像だけでなく、表面の物性情報を反映した画像を取得できるようになります。

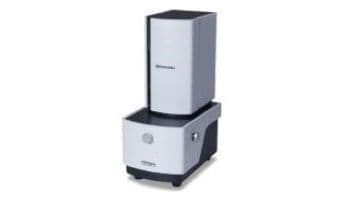

SPM-Nanoa​

SPM-Nanoa​​​

自動観察
• レーザーの光軸調整と観察中の条件設定、画像処理を自動化

高機能
• 光学顕微鏡からSPMまで鮮明に捉える

多彩なサポート機能で迅速な観察を実現
• 観察と物性マッピングを高速化することで、観察時間を大幅に短縮しました。

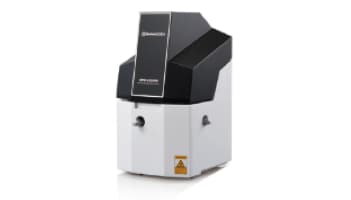

SPM-8100FM​​​

SPM-8100FM​​​​​

高分解能
• 大気中・液中でのノイズを従来比1/20に低減
• 真空型SPMの性能を大気中・液中で実現

操作性の向上
• HTスキャナの搭載により、観察エリアが拡大、さらに高速に!
• デュアルモニター、信号表示機能により、フレキシビリティが格段に向上!

2. 製品比較表

機種​ SPM-9700HT Plus​ SPM-Nanoa​ SPM-8100FM
装置グレード
スタンダード / 汎用モデル
ミドルレンジ / 自動観察モデル
ハイエンド / 高分解能観察モデル
分野
生体 / 金属 / 非金属 /鉱物 / セラミックス / 高分子​ / 粉体 / ナノテク / 薄膜 / 半導体 / 塗膜  / 電池
最大試料形状
Φ24×8mm​​
Φ50×8mm​​
Φ35×8mm​​
ノイズレベル
標準
低レベル
超低レベル
光軸調整（レーザー・検出器）
手動
自動
手動
観察パラメータ調整
自動
自動
手動
観察モード

FM-AFM
コンタクト、ダイナミック、位相、フォースモジュレーション、電流、MFM、KPFM、PFM、STM、フォースカーブマッピング、液中観察など
  SPM-9700HT Plus​ SPM-Nanoa​ SPM-8100FM
