蒸留ガスクロマトグラフシステム

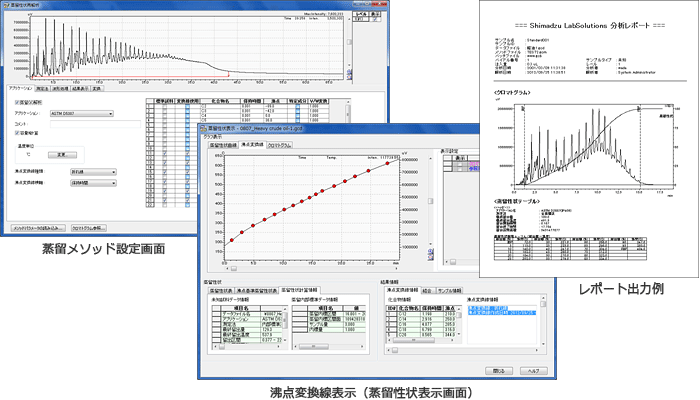

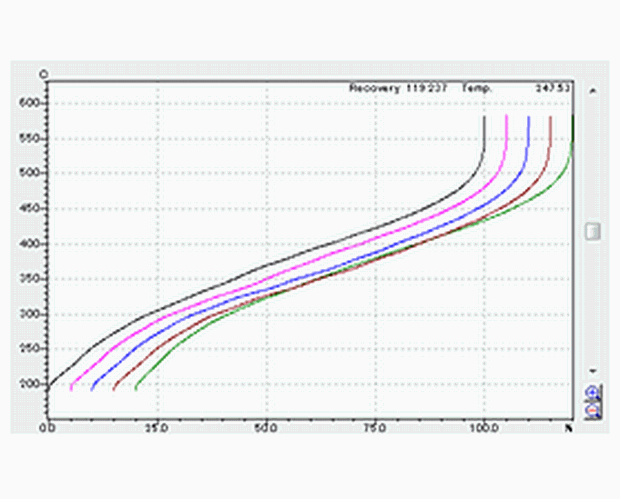

蒸留GC解析ソフトウェアの各機能は，クロマトデータ処理システムLabsolutionsのメニュー上に表示され，キャリブレーションから試料分析まで一連の分析を行うことができます。レポートは，各種蒸留GC規格に必要な計算機能を備え，クロマトグラム出力は蒸留性状曲線やリファレンスオイル分析等のクロマトグラムの重ね書きにも対応しています。また，レポート内のアイテムの配置，カスマイズも自由に行い，フレキシブルな報告書作成が可能です。各種物性情報の計算機能，複数データのサマリーレポート作成など充実した再解析機能を持っています。

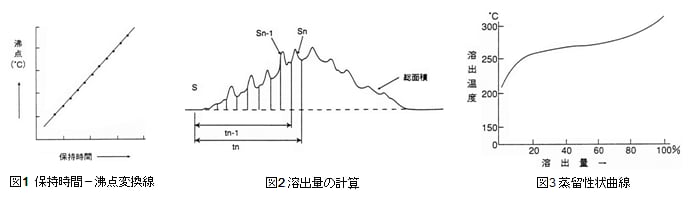

蒸留ガスクロマトグラフ分析は，無極性カラムを装着したガスクロマトグラフを用いて，灯油，軽油，重油など各石油留分の沸点分布を測定する方法です。各成分は沸点順に溶出するため，あらかじめ沸点のわかっている炭化水素の混合物を分析することにより，図1のように保持時間－沸点変換線を作成することができます。また，図2のように未知試料のクロマトグラムの全面積を一定の時間間隔で分割し，それぞれの時間帯での面積値を算出することにより，各時間帯の面積値／全面積から各時間帯の溶出量（％）が計算できます。保持時間－沸点変換線から各沸点範囲での溶出量（％）が得られるので，最終，図3のように溶出量（％）と沸点の関係，つまり，蒸留性状曲線を得ることができます。
上記の例は，全試料の全成分がカラムから溶出する試料に適用され，全面積法と呼ばれます。原油など未溶出成分がある試料を分析する場合には，内部標準物質を添加した試料を用いる内部標準法，または，外部標準試料の分析結果と比較する外部標準法が用いられます。
