Shim-pack シリーズ

超臨界流体クロマトグラフ用カラム

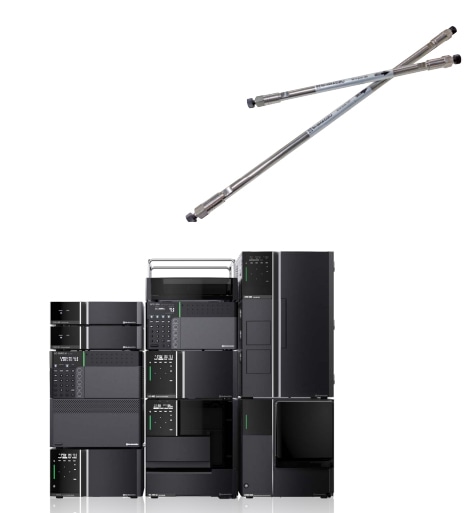

Shim-pack UCシリーズ

超臨界流体を用いて分離を行うNexera UCを用いた分析では，液体クロマトグラフィーと比較して移動相の拡散性が高いため，カラム固定相の種類によって分離の挙動が大きく変化します。
さまざまな種類の固定相をラインアップした島津製作所のShim-pack UCシリーズを用いることで，多様な化合物の分離に対応することが可能です。

⇒ 取扱説明書はこちら

特長

Nexera UCの特長を活かして高速・高分離を実現
高拡散，低粘性の液体CO₂送液に適したカラムを複数ラインナップしています。高流速条件でも分離を損なわず分析時間を短縮できるので，HPLCでは高速化に限界のあった分析条件をさらに高速化させることが可能です。

高圧ガス保安法に対応
超臨界流体を用いるNexera UCは高圧ガス保安法の適用を受けるため，SFC分析専用カラムを使用する必要があります。Shim-pack UCシリーズは規定に準拠した試験を行い，証明書を添付しています。

幅広い分離モードで多目的に対応
8種類の充填剤と目的に応じて選択できる粒子径やカラムサイズをラインナップしています。幅広い分離モードで最適な条件を検討可能です。　

アプリケーション例

Shim-pack UC-Silを用いたトコフェロールの異性体分析
4種類のトコフェロール異性体の分析をNexera UC とShim-packUC-Silを用いて実施しました。従来のHPLC分析と比較して約1/3の分析時間で，分離度も向上した結果が得られています。
このように，Nexera UCとShim-pack UCシリーズを用いることで異性体や構造類似化合物など，これまで分離が難しかった成分の分離を高速で達成できます。

“Shim-pack UC-Diol”を用いたリン脂質のクラス別分析
Nexera UCとShim-pack UC-Diolを用いることで，リン脂質のクラス別分析を実施しました。同様のモディファイアー条件において，ODS基を固定相とするShim-pack UC-GISⅡなどを用いるとリン脂質の分子種分離も可能であり，Nexera UCとShim-pack UCシリーズを用いることで，多彩な分離が可能であり，複雑な試料の解析に大きな力を発揮します。

“Shim-pack UC-Diol”を用いたリン脂質のクラス別分析

“Shim-pack UC-RP”を用いた幅広い極性の農薬分析
Shim-pack UC-RPは，ODS基と極性官能基の両方を併せ持った固定相を有するユニークなカラムです。Nexera UCとShim-pack UC-RPを用いた，疎水性から親水性まで幅広い極性の農薬成分の分析例を示します。疎水性から親水性まで幅広い成分を保持できています。
このように，Nexera UCとShim-pack UCシリーズを用いることで，これまで同じ条件では分析が困難であった成分群を一斉分析することができ，分析の効率化を実現できます。

“Shim-pack UC-RP”を用いた幅広い極性の農薬分析

仕様

16種類の充填剤から分析対象に合ったものを選択可能です。LCとは異なる分離モードでSFCの特長を最大限に活かした分析を実現します。

	Shim-pack UC-RP		Shim-pack UC-GISⅡ		Shim-pack UC-Phenyl		Shim-pack UC-CN
官能基	オクタデシル基＋極性官能基		オクタデシル基		フェニル基		シアノプロピル基
粒子径 (μm)	3	5	3	5	3	5	3	5
細孔径 (nm)	10		10		10		10
表面積 (㎡/g)	450		450		450		450
炭素量 (%)	9		11		9.5		14
細孔容積 (mL/g)	1.05		1.05		1.05		1.05
エンドキャップ	無		有		無		無
使用推奨pH範囲	2-7.5		2-7.5		2-7.5		2-7.5
USPカテゴリー	L1		L1		L11		L10

	Shim-pack UC-Diol		Shim-pack UC-Sil		Shim-pack UC-Amide		Shim-pack UC-NH2
官能基	ジオール基		—		カルバモイル基		アミノプロピル基
粒子径 (μm)	3	5	3	5	3	5	3	5
細孔径 (nm)	10		10		10		10
表面積 (㎡/g)	450		450		450		450
炭素量 (%)	20		—		18		8
細孔容積 (mL/g)	1.05		1.05		1.05		1.05
エンドキャップ	無		無		無		無
使用推奨pH範囲	2-7.5		2-7.5		2-7.5		2-7.5
USPカテゴリー	L20		L3		L68		L8

	Shim-pack UC-DiolⅡ		Shim-pack UC-SilⅡ		Shim-pack UC-Choles		Shim-pack UC-PBr
官能基	ジオール基		—		コレステリル基		ペンタブロモベンジル基
粒子径 (μm)	3	5	3	5	3	5	3	5
細孔径 (nm)	12		12		12		12
表面積 (㎡/g)	340 m²/g (3 µm), 300 m²/g (5 µm)		340 m²/g (3 µm), 300 m²/g (5 µm)		340 m²/g (3 µm), 300 m²/g (5 µm)		340 m²/g (3 µm), 300 m²/g (5 µm)
炭素量 (%)	—		—		20		8
細孔容積 (mL/g)	1.00 mL/g (3 µm), 0.90 mL/g (5 µm)		1.00 mL/g (3 µm), 0.90 mL/g (5 µm)		1.00 mL/g (3 µm), 0.90 mL/g (5 µm)		1.00 mL/g (3 µm), 0.90 mL/g (5 µm)
エンドキャップ	無		無		有		有
使用推奨pH範囲	2-7.5		2-7.5		2-7.5		2-7.5
USPカテゴリー	L20		L3		L101		—

	Shim-pack UC-PyE		Shim-pack UC-HyP		Shim-pack UC-Py		Shim-pack UC-Triazole
官能基	ピレニルエチル基		3-ヒドロキシフェニル基		ピリジニル基		トリアゾール基
粒子径 (μm)	3	5	3	5	3	5	3	5
細孔径 (nm)	12		12		12		12
表面積 (㎡/g)	340 m²/g (3 µm), 300 m²/g (5 µm)		340 m²/g (3 µm), 300 m²/g (5 µm)		340 m²/g (3 µm), 300 m²/g (5 µm)		340 m²/g (3 µm), 300 m²/g (5 µm)
炭素量 (%)	18		—		—		—
細孔容積 (mL/g)	1.00 mL/g (3 µm), 0.90 mL/g (5 µm)		1.00 mL/g (3 µm), 0.90 mL/g (5 µm)		1.00 mL/g (3 µm), 0.90 mL/g (5 µm)		1.00 mL/g (3 µm), 0.90 mL/g (5 µm)
エンドキャップ	有		有		有		無
使用推奨pH範囲	2-7.5		2-7.5		2-7.5		2-7.5
USPカテゴリー	—		—		—		L104

カラム耐圧

粒子径 3 µm：50 MPa*
粒子径 5 µm（内径 2.1～10 mm）：30 MPa
粒子径 5 µm（内径 20～28 mm）：23 MPa

＊高圧ガス保安法に適合するために，内径 4.6 mmカラムは 35 MPa以下でご使用下さい。
