ガス測定システム

フーリエ変換赤外分光光度計

Add Bookmark

各種ガスの定性・定量分析を実施するためのシステムです。検出したいガスの成分、濃度などにより、ガスセルの光路長、窓板の材質、耐熱温度、腐食性コーティングの有無などを決める必要があります。

ガスセルの光路長

  • 一般的なガスの検出下限/上限を図※に示します。これを参考にし、ガスセルの光路長を決めてください。

    ※ここに示した下限値および上限値は、光路長1 mのガスセルで測定した場合、ガスのピーク強度の吸光度値が各々0.002、1.5になる値です。
    10 cmガスセルを使用する場合には10倍、10 mガスセルを使用する場合には1/10倍になります。またこれらの数値は積算回数などの測定条件によって異なりますので、あくまで目安値とお考えください。

    ガスセルの材質と窓板

    腐食性ガスの場合にはガラスもしくは耐食コーティングされた金属製、フッ化水素を含んだガスの場合にはフッ素樹脂コーティングした金属製ガスセルを選択します。また水蒸気を含むガスの場合にはKRS-5やBaF2窓板のガスセルを選択します。

    検出器

    短光路ガスセルの場合、FTIR本体の検出器は標準検出器（DLATGS）で測定可能です。長光路ガスセルの場合、標準検出器では感度が不足しますので、オプションのT2SL検出器をFTIR本体内に取り付けます。

    【ガスセル例】

    PIKE TECHNOLOGIES社製
    加熱　10 m　金属製ガスセル（窓板：CaF2）
    パージすることにより、妨害成分となる大気中の水蒸気および二酸化炭素を取り除くことが可能です。
    内部ミラーは、ダイヤモンドターニングミラーで、表面は高反射率で耐腐食性のある金でコーティングされています。
    セルの温調は、200 ℃まで可能で、温度センサーはセル内壁に搭載されています。
    セルボディはアルミ製ニッケルコートで、容量は2.2 Lです。

    ガスセル
  • 検出下限・上限

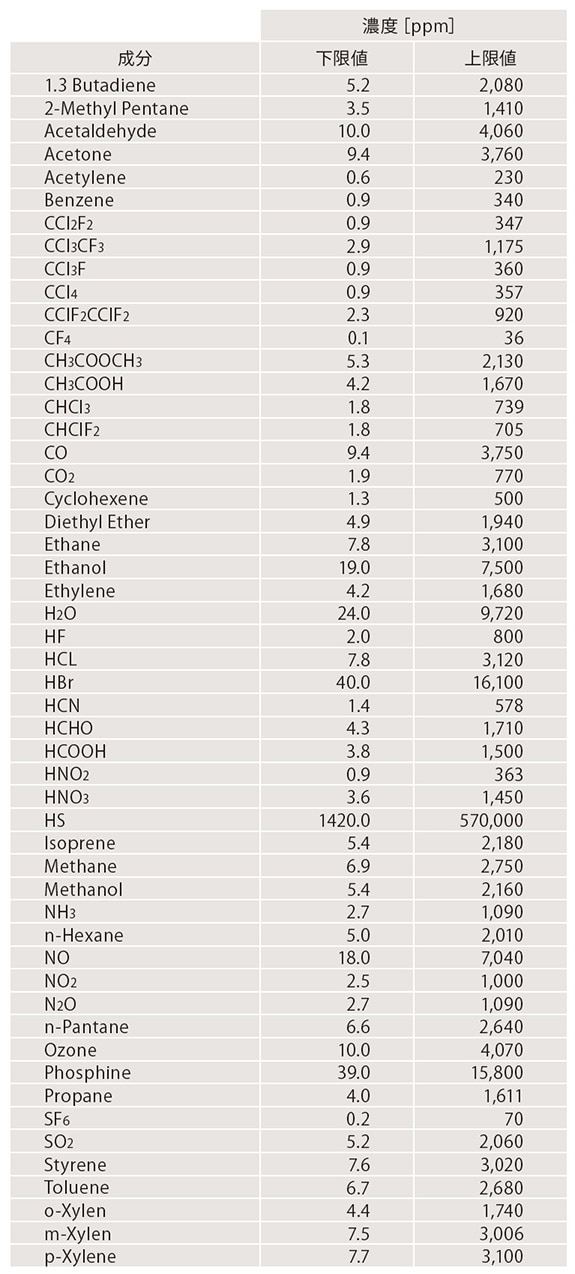

    一般的なガスの検出下限値/上限値

対象試料

ガス全般

FTIRカスタム製品の
ご紹介

関連資料

FTIR TALK LETTER　Vol. 16　ガスセル
FTIR TALK LETTER　Vol. 17　ガス分析
