オートグラフ AGX-V シリーズ

精密万能試験機

オートグラフ AGX-V シリーズ

01 先進機能の集合体

あらゆる制御を実現する革新の制御テクノロジー

超高速         超高応答
データサンプリング   クロスヘッド制御
10kHz    ×  1kHz

マルチプロセッサー,マルチエンジン搭載で,超高速データー採取と高応答制御を実現

独自開発のコントロールボックスには,2台のプロセッサーと3台のエンジンユニットを搭載。材料試験コントロールの基礎となる,通信・測定・制御の各機能を複数のデバイスに分散させ,緻密なタイミング設計による高度な同時並列実行により,10 kHz高速データーサンプリングと1 kHz高応答クロスヘッド制御を実現しました。

新しいオートチューニングで
ひずみ速度制御もお任せ

従来のオートチューニングでは難しかったノイズ・外乱の多い環境化においても高精度な制御を保ちます。
この高度なオートチューニングは「制御モデル」のリアルタイム更新を,フィードバック対象の測定値のみならず,すべての測定値を計算に用いることで成し遂げました。

[鉄鋼・非鉄金属試験]

伸び計で測定する変形の割合を一定に制御するひずみ速度制御では,材料の急激な挙動変化に追従する高精度な制御が必要となります。
金属引張試験規格:ISO6892:2016 (JIS Z 2241:2011) では,降伏点までのひずみ増加速度の許容範囲が±20%以内と規定されいています。AGX-Vでは多くの材料において ISO6892:2016 (JIS Z 2241:2011) に規定のひずみ速度制御が実施可能※1です。

[実物シミュレーション試験]

エンジンマウントなど,ゴム系材料を一定の試験力で保持をするには,試験体の特性に応じて保持位置を刻々と変化させる必要があります。試験力を一定にコントロールするには,高い制御応答性と,過剰応答による振動を発生させることのない高い制御安定性が求められます。※2

[空走圧縮試験]

圧縮圧子や曲げポンチを空走させてから試験片に接触させ,一定の試験力まで負荷を加える空走圧縮試験においても,安定した制御を実現しています。
高剛性材料の空走圧縮試験でも目標値へのオーバーシュートは指示値の1%以下であり,高精度な試験力ホールドを成功させます。※2

※1 グラフは一例です。制御精度は材料特性や周囲の環境によって変化することがあります。精度を保証するものではありません。
※2 グラフは一例です。材料特性や周囲の環境によって制御の状態は変化することがあります。

より広範囲に,詳細に,多彩に。

超高速データーサンプリング
10kHz

瞬時の変化を見逃さない

超高速サンプリング機能が,サンプリングレート10 kHz(0.1 ms)に進化しました。今まではとりきれなかった脆性材料破断時の急激かつ微小な変化をとらえることができます。

試験力保証範囲
1/2000

ロードセル交換頻度を低減

試験力精度保証範囲を1/2000にまで拡大し,データー信頼区間がさらに広がりました。試験力立ち上がり部分も安心して解析できます。これまで試験力に合わせて複数のロードセルを交換していた試験が1つのロードセルで対応できるようになり,交換作業と校正費用の削減が可能です。

最大センサー入力数
20ch

データーすべてを高精度に同期取得
データーロガーが不要に

外部入力ポートは,最大20 chまで増設可能。アナログ入力ユニットやカウンターユニットを標準オプションより選択でき,より多くのデーターをデーターロガーなしで簡単に収集できます。
ロードセル,伸び計,外部入力ポートを同期させ,全チャンネルを同時にデーターサンプリングを行うことにより,データーの同時性を向上させました。弾性率のように2つ以上の測定値を使って算出されるデーターの正確性と信頼性がさらに向上します。

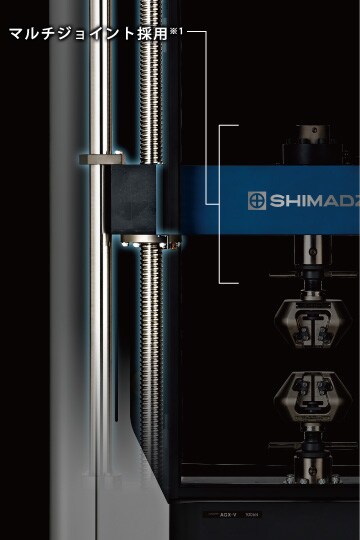

マルチジョイント採用※1

作業安全性・効率性を向上

ジョイント交換や重量試験治具の交換が低減されます。小容量ロードセルの取り付けも可能です。重量物取り扱いという作業負荷・危険性の低減と,交換作業の削減が可能です。



業界初軸心保証※2 ASTM Class10

ASTM E1012で規定される軸心精度CLASS10を実現しました。高い軸心精度は,高強度材料や複合材料試験でのデーター信頼性を高めます。



リジットタイプのジョイントを標準装備

これまで採用してきたユニバーサルジョイントを見直し,リジットタイプ(固定タイプ)のマルチジョイントを採用しました。安全性と利便性の向上とともに,軸芯精度も向上し,測定再現性が高まりました。

高剛性・高アライメントを実現するフレーム設計

ガイドコラム※2を新設計。テーブル面との直角度を維持するサポートリング※2を搭載することで,フレーム剛性やアライメントの影響を受けやすい,高剛性材料や高脆性材料での測定再現性が向上し,安定した試験が可能になりました。

※1 対象モデルは20kN~300kNの卓上および床置きモデル
※2 対象モデルは20kN~300kNの床置きモデルのみです。
軸心精度は当社検査用つかみ具と検査用試験片を試験機本体に接続した状態で保証されます。
精度保証範囲はフレーム容量まで(AGX-300kNVは100 kNまで)となります。
