複合材料用圧縮試験治具

概要

特長

繊維強化プラスチックや複合材料の圧縮試験用
くさび式つかみ具と試験片の接合面で圧縮力をせん断力に変換
ASTM D3410適合治具と，ISO 8515およびJIS K7076（B法）適合治具の2種類をラインナップ
最大容量：20 kN

適応材料
プラスチック，複合材料

適応試験規格
ASTM D3410，ISO 8515，JIS K7076（B法）

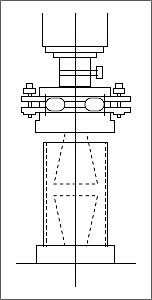

くさび式つかみ具を備えており，圧縮力を平板試験片に加えることができます。この力は，くさび式つかみ具と試験片の接合面と平行なせん断力となります。繊維強化プラスチックなどの複合材料の試験に使用できます。ASTM D3410 準拠の治具と，ISO 8515およびJIS K7076（B法）準拠治具の2 種類があります。本治具に圧縮力を付加するには100 mm径球座式圧盤セットが必要です。

これら2 種類の複合材料用圧縮試験治具は共に，くさび式つかみ具，つかみ具取り付けゲージ，テーパ付きスリーブ，ガイド，試験片取外しキットで構成されています。テーパ付きスリーブとガイドにより治具の安定性を向上し，つかみ具とスリーブ間のテーパリングによりチャック滑りが防止できるため，正確な測定が可能となります。

複合材料用圧縮試験治具，球座式圧盤セット，圧縮／曲げ負荷治具で構成されるキットをご用意しています。詳細は，お近くの島津の代理店にお問い合わせください。

操作に必要なその他の製品
- 100 mm径球座式圧盤セット
- 圧縮／曲げ負荷治具
