コンパクトテンションつかみ具
特長
- ASTM E399に準拠した金属材の平面ひずみ破壊靱性試験専用
- 最大容量:50 kN
- 開口変位計をオプションでラインナップ
適応材料
金属
適応試験片
板材
適応試験規格
ASTM E399

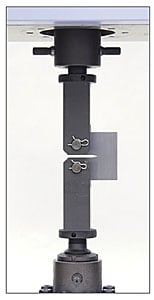

金属材料の平面ひずみ破壊靭性試験用のコンパクトテンションつかみ具です。破壊靱性試験は,静的荷重を切欠き試験片に加えて脆性亀裂伝播と破壊の状態を調べるものです。
コンパクトテンションつかみ具セットは,上部/下部つかみ具と12 mm 径ピン2 個で構成されます。つかみ具の最大容量は50 kNですが,各種容量のロードセルに対応した寸法のつかみ具継手が付属した各種タイプを取り揃えております。さらに,亀裂伝播を評価するための開口変位計 もご用意しております。
