鉛フリーはんだ中のAgとCuの分布
生体組織中の金属元素

鉛フリーはんだ中のAgとCuの分布

鉛フリーはんだ中でAgが多く含まれる領域をマッピング分析したデータです。（加速電圧：10kV　照射電流：20nA）

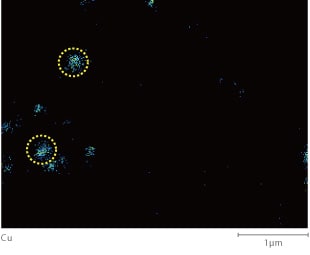

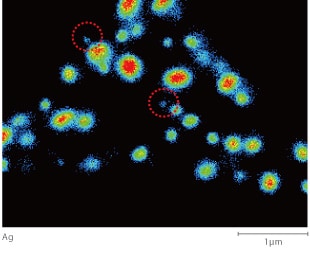

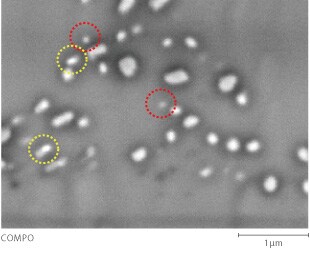

AgのX線像の粒子形状が、BSE像（COMPO）の粒子形状とよく一致しています。赤色の破線で示した直径0.1µm程度と見られる粒子もAgの粒子であることが分かります。また、黄色の破線で示したように、Cuを含む粒子の存在も確認できます。

生体組織中の金属元素

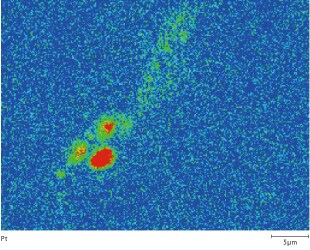

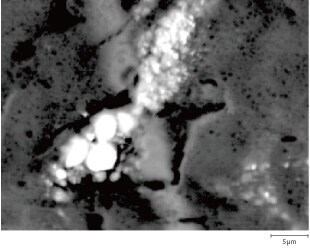

抗がん剤カルボプラチンを投与したマウスの頭頸部腫瘍組織内にデリバリー（DDS）された抗がん剤成分（白金錯体）である白金（Pt）の存在を、EPMAによる元素イメージングで捉えたデータです。

カルボプラチンは癌細胞内の遺伝子本体であるDNA鎖と結合することで、DNAの分裂（複製）を阻害して、癌細胞を死滅させますが，抗がん剤がどのような形態で癌細胞内に届いているのか元素イメージングにより確認することができます。
