PDA-7000シリーズ - 仕様
発光分光分析装置(Optical Emission Spectrometer)
主な仕様
分光部
| 分散系 | 凹面回折格子のパッシェンルンゲ マウンティング |
|---|---|
| 回折格子 | 凹面曲率半径：600 mm 溝本数：2400本/mm 逆線分散：0.69 nm/mm |
| 波長範囲 |
121～481 nm および 589 nm |
| 排気系 | 直結形油回転ポンプ、到達圧力2Pa |
発光部
| 放電電圧 | 500V または 300V切替可能 |
|---|---|
| 放電周期 | 最大500Hz、放電条件に応じた3種類の周波数が自動設定 |
| 電圧精度 |
主電圧±1%、ただし、入力電圧変動率±10%以内 |
| 放電条件 | 6種類 |
| 対電極クリーニング | 分析終了毎に、放電極性反転による自動再生 |
| 発光スタンド | アルゴン雰囲気用スタンド |
測光部
| 受光部（チャンネル）数 | PDA-7000：最大64チャンネル PDA-7010：アルミニウム鋳物(JIS:AC、ADC)用15チャンネル PDA-7020：鋳鉄(JIS:FC、FCD)用16チャンネル |
|---|---|
| 測定方式 | 単一パルス積分法 時間分解PDA測光法 |
データ処理部
| PDA-Winデータ処理キット（日本語） 標準プリンタ Windows7（P/N S211-79209-96） PDA-Winデータ処理キット（日本語） 幅広プリンタ Windows7（P/N S211-79209-97） |
|
|---|---|
| 分析機能 | 含有率分析、含有率4回分析、ラウンド分析、品種判定機能、PDA処理、内標準法、共存元素補正、マスターカーブ補正、検量線作成強度値分析 |
| 管理機能 |
規格管理、R管理 |
| 上位伝送 | RS-232C LAN（TCP/IP）（オプション） |
| レポート機能 | ヒストグラム、日報処理、一括伝送、ファイル変換、X-R管理図 |
| メンテナンス | 装置チェック機能（分光器真空度、温度チェック）、ランプテスト機能、対電極交換、スタンド清掃、入口スリット位置を放電回数で管理、ポンプオイル交換、イグナイタ清掃を日数で管理 |
分析範囲

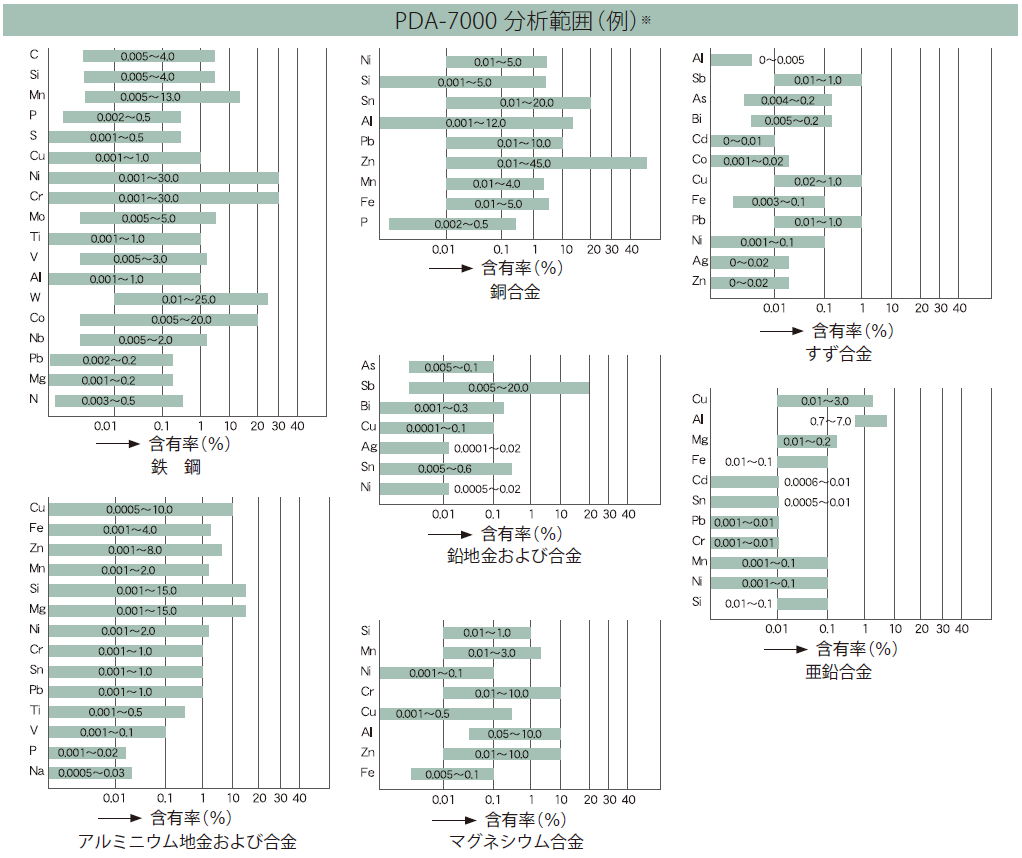

PDA-7000 分析範囲
鉄鋼、非鉄金属などあらゆる金属分析に柔軟に対応できます。
PDA-7000では、分析目的によって受光部数が異なりますので、分析目的に応じた元素や分析範囲については当社にご相談ください。図表の含有率は、一般に分析される試料の含有率範囲を示すもので、装置の分析可能範囲を示すものではありません。また、これら以外の元素も分析することができます。
-

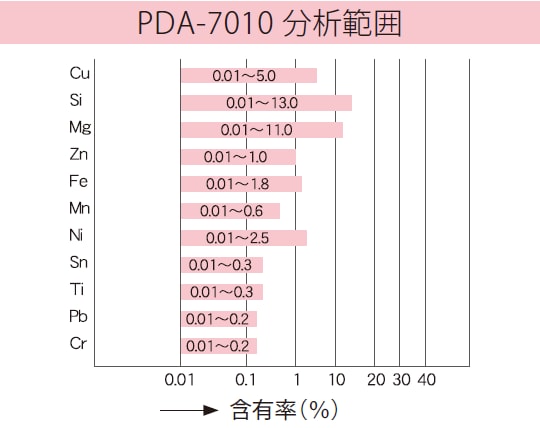

PDA-7010 分析範囲
アルミニウム鋳物専用機
アルミニウム鋳物に機能を限定
AD、ADCのJIS成分に対応した検量線を備えています。
-

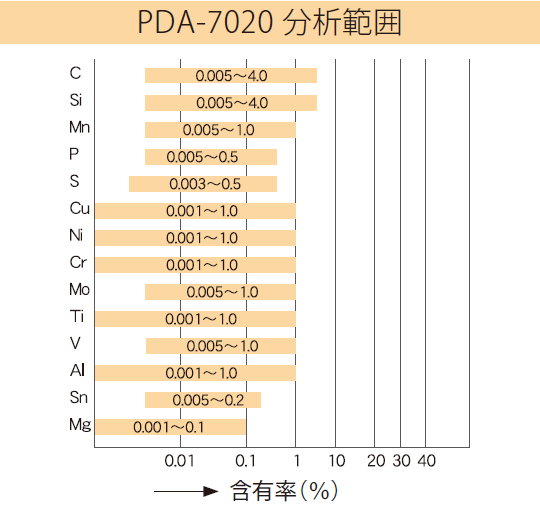

PDA-7020 分析範囲
鋳鉄専用機（添加原料の低合金鋼分析にも対応）
鋳鉄に機能を限定
FC、FCDに対応した検量線を備えています。
