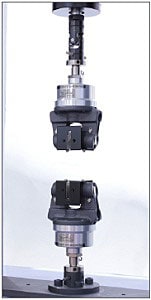

空気式平面形つかみ具
特長
- ゴム,プラスチック,織物,布,紙の試験に最適
- 迅速なチャッキングと再現性の高い把持力を実現
- 最大容量10 kNの標準タイプ
- オプションのベローズ式タイプでは使用温度範囲を-70 ℃〜200 ℃に拡大
- オプションのつかみ具コントローラーを使用すればつかみ歯の自動開閉が可能
- グラブ法試験用つかみ歯,線接触式つかみ歯などのオプションつかみ歯を選択可能
適応材料
ゴム,プラスチック,織物,布,紙
適応試験片
板材,フィルム,線材
再現性の良い把持力で試験片を手早く取り付けられることが空気式平面形つかみ具の利点です。
最大容量10 kN の標準つかみ具セットと,最大容量5 kN のベローズ式つかみ具セットをご利用いただけます。これら2種類の空気式平面形つかみ具の主な違いは使用温度範囲です。標準セットは-10 ~ 180 ℃で,ベローズ式セットは-70 ~ 200 ℃まで作動可能です。
1 kN,5 kN,および10 kN空気式平面形つかみ具セットには片やすり目つかみ歯が,50 Nつかみ具セットには平面つかみ歯が付属しています。その他,オプションとして波目,ラバーコート,高強度ラバーコートのつかみ歯をご利用いただけます。
詳細は「手動ねじ式/空気式平面形つかみ具用つかみ歯」のドキュメントをご参照ください。
つかみ具の開閉制御は,フットバルブユニット,クロスヘッド連動装置F形フットスイッチ,手元開閉スイッチユニット,スマートコントローラー(AGX-V2の場合)から可能です。
フットバルブユニットは,AGX-V2シリーズ,AGS-Xシリーズ,EZ-Xシリーズのすべてのモデルで利用でき,最も多く用いられるつかみ具開閉装置です。さらに,操作者を保護するためのフィンガーガードも,ご使用のつかみ歯の種類に対応してご利用いただけます。
詳細は「空気式平面形つかみ具」のドキュメントをご参照ください。
これらのつかみ具の作動可能な空気圧範囲は0.2 MPa ~ 0.7 MPaです。つかみ具の作動には0.7 MPa のエアコンプレッサーが必要です。
