特長

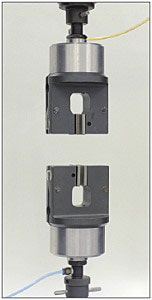

1 kN空気式箔用平面形つかみ具



  • 厚さ4.5 mmまでの金属箔の引張試験に最適
  • 強固なつかみ具構造で,試験中に生じるつかみ歯の回転を抑制
  • 空気圧により迅速な試験片の固定と再現性の高い把持力を実現
  • オプションのつかみ具開閉装置:フットバルブユニット,クロスヘッド連動装置F形(フットスイッチ),手元開閉スイッチ

適応材料
金属

適応試験片
フィルム



1 kN 空気式箔用平面形つかみ具は金属箔などのフィルム材料の引張試験用つかみ具です。このつかみ具固有の特性として非常に堅牢な構造があり,試験中のつかみ歯 の首振りを抑制します。また特殊な形状の平面つかみ歯も挙げられます。他の空気式つかみ具と同様に,本つかみ具は試験片の迅速な取り付けと再現性の良い把 持力を実現します。

つかみ具セットには上部/下部つかみ具(平面つかみ歯付き)が含まれ,厚さ4.5mmまでの幅の試験片に適応します。つかみ具の開閉には空気源が必要で,0.2 MPa~ 0.7 MPa の範囲で調整可能な空気圧でつかみ具の開閉が行われます。

つかみ具の空気式保持機構の制御には,オプション品のフットバルブユニット,クロスヘッド連動装置F形フットスイッチ,手元開閉スイッチユニットが使用さ れます。最もよく使われるつかみ具開閉装置はフットバルブユニットで,AG-X plus /AGS-Xシリーズのオートグラフのすべての機種に対応します。その他のつかみ具開閉装置は,つかみ具キットをご利用ください。これらのキットは上部下 部つかみ具,つかみ歯,および特定のAG-X plus/AGS-X本体に合わせたつかみ具コントローラーで構成されています。

オプションのつかみ具開閉装置であるクロスヘッド連動装置F形フットスイッチと手元開閉スイッチユニットに関する詳細はお近くの島津代理店にお問い合わせください。

操作に必要なその他の製品
- 0.7 MPa のエアコンプレッサー
