    Nexera™シリーズ - 構成例

    超高速液体クロマトグラフ

    Nexera シリーズ システムコントローラー




      SCL-40 CBM-40 CBM-40lite
    モニター タッチパネル
    LabSolutions™
    Webモニター
    LabSolutions
    Webモニター
    LabSolutions
    Webモニター
    制御可能ユニット 送液ユニット:最大4、オートサンプラー:1、カラムオーブン:最大4、検出器:最大2 など
    制御可能ユニット数 8(オプション使用時:12)
    4(内蔵送液ユニットを含まない)
    イベント入出力 入力:1、出力:2
    アナログ信号入力 最大2チャンネル(オプション) 1チャンネル(オプション) ̶
    通信形式 Ethernet
    リザーバートレイ 標準装備 ̶
    寸法、質量 W 260×D 500×H 140 mm、6 kg W 260×D 500×H 72 mm、5 kg ̶
    使用温度範囲 4~35 ℃
    所要電源 AC 100~240 V、50 VA、50/60 Hz 送液ユニットより供給

    Nexera シリーズ 送液ユニット



      LC-40D

    LC-40D XR
    LC-40B XR
    LC-40D XS
    LC-40D XSi
    LC-40D X3
    LC-40B X3
    送液方式 並列ダブルプランジャー(約10 μL/1ストローク)
    許容最大圧力 44 MPa 70 MPa 105 MPa 130 MPa
    流量設定範囲

    0.0001~5.0000 mL/min
    (1.0~44 MPa)
    5.0001~10.0000 mL/min
    (1.0~22 MPa)
    0.0001~3.0000 mL/min
    (1.0~70 MPa)
    3.0001~5.0000 mL/min
    (1.0~44 MPa)
    5.0001~10.0000 mL/min
    (1.0~22 MPa)
    0.0001~3.0000 mL/min
    (1.0~105 MPa)
    3.0001~5.0000 mL/min
    (1.0~80 MPa)
    5.0001~10.0000 mL/min
    (1.0~22 MPa)
    0.0001~3.0000 mL/min
    (1.0~130 MPa)
    3.0001~5.0000 mL/min
    (1.0~80 MPa)
    5.0001~10.0000 mL/min
    (1.0~22 MPa)
    流量正確さ

    ±1%または±2 μL/minのどちらか大きい値以下
    (指定条件下)
    ±1%以下(指定条件下)
    流量精密さ 0.06 %RSDまたは0.02 minSDのどちらか大きい値以下
    グラジエント方式

    2液または
    3液高圧グラジエント
    4液低圧グラジエント
    2液高圧グラジエント
    (LC-40B XR標準)
    3液高圧グラジエント
    4液低圧グラジエント
    (LC-40D XRのみ取付可)
    2液または
    3液高圧グラジエント
    4液低圧グラジエント
    2液高圧グラジエント
    (LC-40B X3標準)
    3液高圧グラジエント
    4液低圧グラジエント
    (LC-40D X3のみ取付可)
    グラジエント設定混合比範囲 0~100%(0.1%step)
    グラジエント濃度正確さ ±0.5%(指定条件下)
    接液部材質 SUS316L、HastelloyC、
    PEEK、PTFE、Sapphire、Ruby
    SUS316L、Hastelloy C、PEEK、PE、Sapphire、Ruby
    Titanium、Titanium alloys、Nickel alloys、PEEK、PTFE、Ruby、Sapphire、Hastelloy C、PE (LC-40D XSi)
    使用可能pH範囲 1~14
    自動洗浄キット オプション 標準装備
    脱気ユニット

    1台接続可能 LC-40D XR:1台接続可能
    LC-40B XR:2台接続可能
    1台接続可能
    LC-40D X3: 1台接続可能
    LC-40B X3: 5ポート内蔵、
    1台接続可能
    寸 法

    W 260×D 500×H 140 mm LC-40D X3:
    W 260×D 500×H 140 mm
    LC-40B X3:
    W 260×D 500×H 210 mm
    質 量

    10 kg LC-40D XR:10 kg
    LC-40B XR:13 kg
    12 kg LC-40D X3:12 kg
    LC-40B X3: 21 kg
    使用温度範囲 4~35 ℃
    所要電源 AC 100~240 V、50/60 Hz
    150 VA LC-40D XR:150VA
    LC-40B XR:180 VA
    150 VA LC-40D X3:150 VA
    LC-40B X3:180 VA

    分取送液ユニット
    LC-20AR


    分取送液ユニット
    LC20AP
    送液方式 並列ダブルプランジャー
    プランジャー容量
    47μL
    250μL
    最大吐出圧力 49 MPa 42 MPa
    流量設定範囲

    0.0001~20.00 mL/min

    0.01 ~ 100.01 mL/min(-42 MPa)
    100.01 ~ 150.00 mL/min(-30 MPa)
    0.01 ~ 50.00 mL/min(低圧グラジエントユニット使用時)
    流量正確さ ±1%または±10 μL/min のどちらか大きい値以下
    (0.1 ~ 5.0 mL/min)
    ±1%(1mL/min:10 MPa)
    流量精密さ 0.08 % RSD または 0.02 min SD のどちらか大きい値以下 0.1 % RSD または 0.02 min SD のどちらか大きい値以下
    グラジエント混合 高圧混合 高圧混合、低圧混合
    定圧力送液 可能
    プランジャー洗浄機構 マニュアル洗浄または洗浄ポンプによる自動洗浄
    安全対策 液漏れセンサ、高圧・低圧リミット
    使用温度範囲 4~35℃
    寸法、質量 W 260 × D 500 × H 140 mm、16 kg W 260 × D 500 × H 210 mm、19 kg
    所要電源 AC 100 V、150 VA、50/60 Hz AC 100 V、400 VA、50/60 Hz

    イナートユニット LC-20Ai
    送液方式 直列ダブルプランジャー
    プランジャー容量 一次側:48μL、二次側:24μL
    最大吐出圧力

    水:30MPa(0.001~5.000mL/min)、22MPa(5.001~10.000mL/min)
    有機溶媒:22MPa(0.001~10.000mL/min)
    流量設定範囲 0.001~10.00 mL/min
    流量正確さ ±2 % または ±2 μL/minのどちらか大きい値以下(0.1~5 mL/min、1.0~20 MPa、水)
    流量精密さ 0.06 % RSD または0.02 min SDのどちらか大きい値以下
    グラジエント混合 高圧混合
    定圧力送液 可能
    プランジャー洗浄機構 マニュアル洗浄またはオプションによる自動洗浄
    安全対策 液漏れセンサ、高圧・低圧リミット、シールドプレート標準付属
    使用温度範囲 4~35℃
    寸法、質量 W 260 × D 420 × H 140 mm、11 kg
    所要電源 AC 100 V、150 VA、50/60 Hz


    Nexera シリーズ 脱気ユニット

      DGU-403 DGU-405
    脱気液数 3液 5液
    脱気流路容量 400 μL/1流路
    寸法、質量 W 260×D 500×H 72 mm、4 kg
    使用温度範囲 4~35 ℃
    所要電源 対応する送液ユニットより供給



    Nexera シリーズ オートサンプラー

      SIL-40
    SIL-40C
    SIL-40 XR
    SIL-40C XR

    SIL-40C XS
    SIL-40C XSi
    SIL-40C X3
    注入方式 全量注入方式(標準)、ループ注入方式(オプション、SIL-40C XSiを除く)
    許容最大圧力 44 MPa 80 MPa 105 MPa 130 MPa
    注入量設定範囲 0.01~100 μL 0.01~50 μL
    0.01~2000 μL(オプション、SIL-40C XSiを除く)
    注入量正確さ ±1 %以内(5 μL注入時n=20)
    直線性 0.9999以上
    注入サイクルタイム 6.7秒以下(指定条件下)
    処理サンプル数

    36( 10 mL試料びん用プレート使用時、12本×3枚)
    72( 1.5 mLマイクロチューブ用プレート使用時、24本×3枚)
    84( 4 mL試料びん用プレート使用時、28本×3枚)
    162( 1.5 mL試料びん用プレート使用時、54本×3枚)
    252( 1 mL試料びん用プレート使用時、84本×3枚)
    288( マイクロプレート使用時、96ウェル×3枚)
    1152( マイクロプレート使用時、384ウェル×3枚)
    注入量再現性

    RSD≦1.0% (0.5~0.9 μL注入時)
    RSD≦0.5% (1.0~1.9 μL注入時)
    RSD≦0.25%( 2.0~4.9 μL注入時)
    RSD≦0.15%( 5.0 μL~注入時)
    RSD<0.5% (typically、0.5 μL、SIL-40C XSiを除く)
    RSD<0.25%( typically、1.0 μL、SIL-40C XSiを除く)
    クロスコンタミネーション

    0.0025%以下
    (リンスなし)
    0.0005%以下
    (リンスあり、typically)
    (指定条件下)
    0.0015%以下(リンスなし)
    0.0003%以下(リンスあり、typically)
    (指定条件下)
    ニードル外浸漬洗浄、
    注入ポート洗浄
    標準装備
    ニードル外送液洗浄 オプション 標準装備
    ニードル内洗浄
    (3液種)
    オプション オプション(SIL-40C XS)
    標準装備(SIL-40C XSi)
    標準装備
    サンプルクーラー

    SIL-40:なし
    SIL-40C:標準装備
    (空気温調方式)
    SIL-40 XR:なし
    SIL-40C XR:標準装備
    (空気温調方式)
    標準装備(空気温調方式)
    サンプルクーラー
    温度設定範囲
    4~45 ℃(4 ℃まで温調できるのは室温30 ℃、湿度70 %以下のとき)
    サンプルクーラー
    温度正確さ
    ±2 ℃(センサー部±0.5 ℃)
    接液部材質 SUS316L、DLC、PEEK、GFP、PTFE、FEP、ETFE、サファイア、セラミック、PPS、FFKM
    PEEK、セラミック、PTFE、ETFE、FEP、GFP、サファイア、PPS、FFKM (SIL-40C XSi)
    使用可能pH範囲 1~14
    寸 法 W 260×D 500×H 280 mm(SIL-40C/40C XR/40C XS/40C XSi/40C X3は突起部の奥行が+140 mm)
    質 量

    SIL-40:17 kg
    SIL-40C:24 kg
    SIL-40 XR:17 kg
    SIL-40C XR:24 kg
    24 kg
    使用温度範囲
    4~35 ℃
    所要電源 AC 100~240 V、50/60 Hz
    SIL-40:150 VA
    SIL-40C:400 VA
    SIL-40 XR:150 VA
    SIL-40C XR:400 VA
    400 VA


    Nexera シリーズ カラムオーブン


      CTO-40C CTO-40S
    温調方式 空気循環方式
    冷却方式 電子冷却式
    温度制御範囲 室温-10~100 ℃ 室温-10~85 ℃
    温度正確さ ±0.5 ℃ ±0.8 ℃
    温度精密さ 0.1 ℃(±0.05 ℃) 0.2 ℃(±0.1 ℃)
    収納カラムサイズ、本数 長さ250 mmまでのカラム6本、
    または300 mmまでのカラム3本
    長さ100 mmまでのカラム6本、
    または300 mmまでのカラム3本
    寸法、質量 W 260×D 500×H 415 mm、21 kg W 130×D 500×H 553 mm、15 kg
    使用温度範囲 4~35 ℃
    所要電源 AC 100~120 V/AC 220~240 V(自動切換)
    400 VA、50/60 Hz
    AC 100~240 V、300 VA、50/60 Hz

    Nexera シリーズ 検出器





    吸光度検出器

      SPD-40 SPD-40V
    光 源  D2ランプ D2ランプ、タングステンランプ
    波長範囲 190~700 nm 190~1000 nm
    スペクトルバンド幅 8 nm
    波長正確さ ±1 nm以下
    波長再現性 ±0.1 nm以下
    ドリフト 0.1×10-3 AU/h以下(指定条件下)
    ノイズ 1波長モード:4.0×10-6 AU以下、2波長モード:10.0×10-6 AU以下(指定条件下)
    直線性 2.5 AU(指定条件下)
    標準フローセル 光路長:10 mm セル容量:12 μL セル耐圧:12 MPa 接液部材質:SUS316L、PFA、石英
    セル温度設定範囲 19~50 ℃、1 ℃ステップ
    オプションフローセル

    UHPLCセル (光路長:10 mm、セル容量:8 μL、温調機能搭載)
    セミミクロセル (光路長:5 mm、セル容量:2.5 μL、温調機能搭載)
    コンベンショナルセル( 光路長:10 mm、セル容量:12 μL、温調機能搭載)
    イナートセル (光路長:10 mm、セル容量:12 μL、温調機能搭載)
    UHPLCイナートセル (光路長:10 mm、セル容量:8 μL、温調機能搭載)
    低拡散イナートセル (光路長:5 mm、セル容量:2.5 μL、温調機能搭載)
    分取セル (光路長:0.1/0.2/0.5 mm、セル容量:0.8/1.6/4.0 μL)
    ミクロセル (光路長:3 mm、セル容量:0.21 μL)
    高耐圧セル (光路長:10 mm、セル容量:12 μL)
    使用可能pH範囲

    1~13(移動相の種類によってはpH10以上で長時間使用した場合に
    フローセルの石英を傷め、透過特性が変化する可能性があります。)
    寸法、質量 W 260×D 500×H 140 mm、11 kg
    使用温度範囲 4~35 ℃
    所要電源 AC 100~240 V、150 VA、50/60 Hz


    PDA検出器

      SPD-M40
    光 源 D2ランプ、タングステンランプ
    フォトダイオードアレイ素子数 1024
    波長範囲 190~800 nm
    波長正確さ ±1 nm以下
    波長再現性 ±0.1 nm以下
    スリット幅 1.2 nm、8 nm
    スペクトル分解能 1.4 nm以下
    ドリフト 0.4×10-3 AU/h以下(指定条件下)
    ノイズ 4.5×10-6 AU以下(指定条件下)
    直線性 2.5 AU(指定条件下)
    標準フローセル 光路長:10 mm セル容量:12 μL セル耐圧:12 MPa 接液部材質:SUS316L、PFA、石英
    セル温度設定範囲 19~50 ℃、1 ℃ステップ
    オプションフローセル

    UHPLCセル (光路長:10 mm、セル容量:8 μL、温調機能搭載)
    セミミクロセル (光路長:5 mm、セル容量:2.5 μL、温調機能搭載)
    コンベンショナルセル( 光路長:10 mm、セル容量:12 μL、温調機能搭載)
    イナートセル (光路長:10 mm、セル容量:12 μL、温調機能搭載)
    UHPLCイナートセル (光路長:10 mm、セル容量:8 μL、温調機能搭載)
    低拡散イナートセル (光路長:5 mm、セル容量:2.5 μL、温調機能搭載)
    分取セル (光路長:0.1/0.2/0.5 mm、セル容量:0.8/1.6/4.0 μL)
    ミクロセル (光路長:3 mm、セル容量:0.21 μL)
    高耐圧セル (光路長:10 mm、セル容量:12 μL)
    使用可能pH範囲

    1~13(移動相の種類によってはpH10以上で長時間使用した場合に
    フローセルの石英を傷め、透過特性が変化する可能性があります。)
    寸法、質量 W 260 ×D 500 ×H 140 mm、10 kg
    使用温度範囲 4~35 ℃
    所要電源 AC 100~240 V、180 VA、50/60 Hz


    キャピラリーセルタイプ PDA検出器

      SPD-M30A
    光 源 D2ランプ
    フォトダイオードアレイ素子数 1024
    波長範囲 190~700 nm
    波長正確さ ±1 nm以下
    波長再現性 ±0.1 nm以下
    スリット幅 1 nm、8 nm
    スペクトル分解能 1.4 nm以下
    ドリフト 0.5×10-3 AU/h以下(指定条件下)
    ノイズ 4.0×10-6 AU以下(指定条件下)
    直線性 2.0 AU(指定条件下)
    セル

    標準セル (光路長:10 mm、セル容量:1 μL、耐圧:8 MPa)
    オプション高感度セル( 光路長:85 mm、セル容量:9 μL、耐圧:8 MPa)
    オプション低拡散セルPLUS (光路長:10 mm、セル容量:1 µL、耐圧:8 MPa)
    寸法、質量 W 260×D 500×H 140 mm、12 kg
    使用温度範囲 4~35 ℃
    所要電源 AC 100~240 V、180 VA、50/60 Hz


    蛍光検出器

      RF-20A RF-20AXS
    光 源 キセノンランプ キセノンランプ
    低圧水銀ランプ(波長正確さチェック用)
    波長範囲 200~650 nm 200~750 nm
    スペクトルバンド幅 20 nm
    波長正確さ ±2 nm
    波長精密さ
    ±0.2 nm
    S/N

    水ラマンピーク S/N 1200 以上
    低バックグラウンド時 S/N 9000以上
    水ラマンピーク S/N 2000 以上
    低バックグラウンド時 S/N 12000以上
    セル温度設定範囲 ̶ 4~40 ℃、1 ℃ステップ
    セル温調範囲
    (室温-10 ℃)~ 40 ℃
    セ ル

    標準コンベンショナルセル( セル容量:12 μL、耐圧:2 MPa)
    オプションセミミクロセル (セル容量:3 μL、耐圧:2 MPa)
    オプションイナートセル (セル容量:12 μL、耐圧:2 MPa)
    機 能 4波長同時測定、波長スキャン
    寸 法 W 260×D 500×H 210 mm
    質 量 17 kg 18 kg
    使用温度範囲 4~35 ℃
    所要電源 AC 100~240 V、400 VA、50/60 Hz


    示差屈折率検出器

      RID-20A
    屈折率測定範囲 1~1.75 RIU
    ノイズ 2.5×10-9 RIU以下
    ドリフト 1×10-7 RIU/h以下
    レンジ Aモード:0.01×10-6~500×10-6 RIU
    P、Lモード:1×10-6~5000×10-6 RIU
    レスポンス
    0.05~10 sec、10段
    ポラリティー切換 あり
    ゼロ調整 オートゼロ、オプティカルゼロ、ファインゼロ
    最大使用流量
    20 mL/min(オプションで150 mL/min)
    セル部温調 30~60 ℃
    セル容量 9 μL
    セル耐圧 2 MPa(装置本体は0.4 MPa)
    寸法、質量 W 260×D 420×H 140 mm、12 kg
    使用温度範囲 4~35 °C
    所要電源 AC 100~240 V、150 VA、50/60 Hz


    電気伝導度検出器

      CDD-10Avp
    セル容量 0.25 μL
    セル定数 25 μS·cm⁻¹
    接液部材質 PEEK、SUS316
    最大使用圧 2.9 MPa(30 kgf/cm2)
    レスポンス
    0.05~10 s、10段
    ゼロ調整 オートゼロ機能、ベースラインシフト機能
    寸法、質量 W 260×D 420×H 140 mm、6 kg
    使用温度範囲
    4~35 ℃
    所要電源 AC 100~240 V、250 VA、50/60 Hz


    蒸発光散乱検出器 ELSD-LT III 詳細はこちらをクリック

      ELSD-LTⅡ
    霧化方式 サイフォンスプリット方式
    光 源 LED
    検 出 光電子増倍管
    設定温度範囲 室温~80 ℃
    ネブライザガス
    窒素(N2)または空気※
    ガス流量・圧力 最大3.0 L/min、最大450 kPa
    標準移動相流量 0.2~2.5 mL/min
    アナログ出力
    0~1 V
    寸法、質量
    W 260×D 550×H 450 mm、20 kg
    使用温度範囲
    5~40 ℃
    使用湿度範囲
    80%以下(室温5~31 ℃)、
    50%以下(室温31~40 ℃)
    所要電源 AC 100 V、210 VA、50/60 Hz




    霧化方式 サイフォンスプリット方式
    光 源 半導体レーザー
    検 出 フォトダイオード
    設定温度範囲 室温~ 100 ℃
    ネブライザガス
    空気または窒素※
    ガス流量・圧力
    最大3.0 L/min、最大450 kPa
    標準移動相流量 0.2 ~ 2 mL/min
    アナログ出力
    0~1 V
    寸法、質量
    W 250 × D 530 × H 330 mm、15.5 kg
    使用温度範囲
    4~35 ℃
    使用湿度範囲 80%以下(4~31℃)、50%以下(31~35℃)
    所要電源 AC 100-240V、120VA、50/60 Hz

    ※ガス圧は350 kPaを目安に供給ください。
     エアコンプレッサーをお使いいただくことも可能です。
     コンプレッサーからの水分等を除去するフィルター(P/N:228-45528-92)をご用意しています。




    Nexera シリーズ 移動相モニター


    ・PC,スマートデバイスから残量をモニター


    ・移動相やリンス液の枯渇リスクを排除


    ・1Lボトルから5Lボトルまで多様なサイズに対応




      外観 備考
    移動相モニター(コントローラ)   ボトルホルダーを接続するコントローラです。
    リザーバートレイ2個分のボトルホルダーを接続することができます。
    移動相モニター(1L用ボトルホルダー)

    1個のボトルホルダーで1Lボトル2本を測定することができます。
    移動相モニター(大容量用ボトルホルダー)

    1個のボトルホルダーで大容量ボトル1本を測定することができます。

    *標準の構成は、移動相モニター(コントローラ)1台に必要数分の1L用ボトルホルダーと大容量用ボトルホルダーとなります。

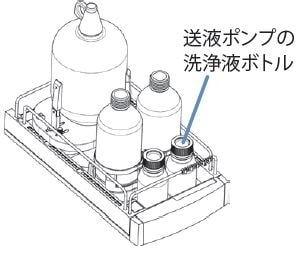

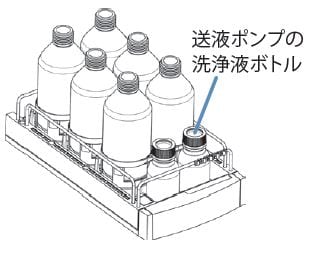

    【ボトル配置例】

    ・大容器用ボトルホルダー:1台

    ・1L用ボトルホルダー:1台



    ・1L用ボトルホルダー:3台


    ・大容量用ボトルホルダー:2台




    Nexera シリーズ pHモニター



    化学反応槽 CRB-40

    pH モニター pHM-40


    pHレンジ 1 ~ 14
    精 度 pH ±0.1(指定条件下)
    ドリフト pH ±0.1 /10 h(指定条件下)
    最大流量 10 mL/min
    耐 圧 0.1 MPa
    容 量 約 80 μL
    使用液温範囲 4 ~ 60 ℃
    接液部材質 ガラス、PEEK、PCTFE、シリコンゴム
    較正点 1 ~ 5点で設定可能
    寸法、質量 W 130 × D 393 × H 206 mm、6 kg
    所要電源 DC 5 V、5 VA

    Nexera シリーズ 化学反応槽

    化学反応槽 CRB-40

    化学反応槽 CRB-40


    温調方式 空気循環方式
    温度制御範囲 室温+10~150 ℃
    温調正確さ ±0.4 ℃
    温度制御室 内部寸法 W 205 × H 180 × D 83 mm
    寸法、質量 W 260 × H 280 × D 500 mm、15 kg
    所要電源 AC 100~240 V、 400 VA、 50/60 Hz

    Nexera シリーズ 主要オプション




    プレートチェンジャー

      PLATE CHANGER
    処理サンプル数
    (オートサンプラーのプレート2枚を含む)
    プレートチェンジャー1台の場合:

    108( 10 mL試料びん用プレート使用時、12本×9枚)
    252( 4 mL試料びん用プレート使用時、28本×9枚)
    486( 1.5 mL試料びん用プレート使用時、54本×9枚)
    756( 1 mL試料びん用プレート使用時、84本×9枚)
    864( ディープウェルプレート使用時、96ウェル×9枚)
    3456( ディープウェルプレート使用時、384ウェル×9枚)
    1536( マイクロプレート使用時、96ウェル×16枚)
    6144( マイクロプレート使用時、384ウェル×16枚)
    プレートチェンジャー3台の場合:

    276( 10 mL試料びん用プレート使用時、12本×23枚)
    644( 4 mL試料びん用プレート使用時、28本×23枚)
    1242( 1.5 mL試料びん用プレート使用時、54本×23枚)
    1932( 1 mL試料びん用プレート使用時、84本×23枚)
    2208( ディープウェルプレート使用時、96ウェル×23枚)
    4224( マイクロプレート使用時、96ウェル×44枚)
    8832( ディープウェルプレート使用時、384ウェル×23枚)
    16896( マイクロプレート使用時、384ウェル×44枚)
    サンプルクーラー 空気温調方式、4~45 ℃(4 ℃まで温調できるのは室温30 ℃、湿度70 %以下のとき)
    寸法、質量 W 170×D 500×H 560 mm(突起部の奥行が+140 mm)、26 kg
    使用温度範囲 4~35 ℃
    所要電源 AC 100~240 V、400 VA、50/60 Hz


    送液ユニット

    名 称
    詳細
    低圧グラジエントユニット LC-40D/40D XR/40D XS/40D X3/40D XSiに搭載可能な低圧グラジエントユニット
    溶媒切換バルブ 送液ユニットに内蔵して使用する2液切換ユニット
    FCV-11AL 送液ユニットに接続して使用する3流路の移動相の流路切換バルブ
    FCV-11ALS 送液ユニットに接続して使用する1流路の移動相の流路切換バルブ
    自動洗浄キット プランジャシール洗浄用の自動洗浄キット
    ミキサー/イナートミキサー
    MR 20 µL
    高圧グラジエントシステムで使用する容量20 μLの高効率ミキサー/イナートミキサー
    ミキサー MR 40 μL 高圧グラジエントシステムで使用する容量40 μLの高効率ミキサー
    ミキサー MR 100 μL 高圧グラジエントシステムで使用する容量100 μLの高効率ミキサー
    ミキサー MR 180 µL Ⅱ/
    イナートミキサー MR 180 µL
    高圧グラジエントシステムで使用する容量180 μLの高効率ミキサー/イナートミキサー
    ミキサー/イナートミキサー
    MR 40 µL LPGE
    低圧グラジエントシステムで使用する容量40 μLの高効率ミキサー/イナートミキサー
    ミキサー/イナートミキサー
    MR 300 µL LPGE
    低圧グラジエントシステムで使用する容量300 μLの高効率ミキサー/イナートミキサー

    オートサンプラー

    名称 詳細
    サンプルループ 50 μL 50 μL注入用のサンプルループ(SIL-40 XR/40C XR/40C XS/40C X3の標準構成品)
    100 μL 100 μL注入用のサンプルループ(SIL-40/40Cの標準構成品)
    500 μL

    注入量を最大500 μLに増やすことができるサンプルループ
    100 μL(228-63132-45)に接続して使用
    2000 μL 注入量を最大2 mLに増やすことができるサンプルループ
    100 μL(228-63132-45)に接続して使用
    デュアルインジェクションキット デュアルインジェクションを行うための配管キット
    -41はCTO-40S、-42はCTO-40C内蔵用
    ループ注入用サンプルループ 5 μL ループ注入モードで使用する容量5 μLのサンプルループ
    20 μL ループ注入モードで使用する容量20 μLのサンプルループ
    50 μL ループ注入モードで使用する容量50 μLのサンプルループ
    サンプルプレート 1 mL 1 mL試料びん84本をセットするためのプレート
    1.5 mL 1.5 mL試料びん54本をセットするためのプレート
    4 mL 4 mL試料びん28本をセットするためのプレート
    10 mL 10 mL試料びん12本をセットするためのプレート
    識別ラベル 96ウェル
    マイクロプレート用
    96穴マイクロプレートに貼り付けて使用する識別ラベル(100枚入り)

    96ウェル
    ディープウェルプレート用
    96穴ディープウェルプレートに貼り付けて使用する識別ラベル(100枚入り)

    384ウェル
    マイクロプレート用
    384穴マイクロプレートに貼り付けて使用する識別ラベル(100枚入り)

    384ウェル
    ディープウェルプレート用
    384穴ディープウェルプレートに貼り付けて使用する識別ラベル(100枚入り)

    カラムオーブン

    名称 詳細
    アクティブプレヒーター カラムIN側配管を個別温調し、カラム流入前の移動相を加温するヒーター
    Nexlock™ SS ID 0.1 mm×600 mm



    カラムIN側に使用する手締め高耐圧フィッティング付き配管
    ID 0.3 mm×600 mm
    PEEKライニング配管 ID 0.1 mm×600 mm
    ID 0.3 mm×600 mm
    カラムIN側に使用するPEEKライニング配管

    UV検出器/PDA検出器

    名称 詳細
    UHPLCセル セル容量8 μLの高速分析に対応したフローセル
    セミミクロセル セル容量2.5 μLのセミミクロ分析に対応したフローセル
    コンベンショナルセル SPD-20A/M20Aの標準セルと互換性があり、セル容量が同じ(12 μL)フローセル
    イナートセル
    接液部に金属を使用しないイナートタイプのフローセル
    UHPLCイナートセル
    セル容量8.0 µLの高速分析に対応し、接液部に金属を使用しないイナートタイプのフローセル
    低拡散イナートセル
    セル容量2.5 µLで光路長5 mmの接液部に金属を使用しないイナートタイプの低拡散型フローセル
    分取セル 光路長可変型で分取に対応したフローセル
    ミクロセル セル容量0.21 μLのミクロ分析に対応したフローセル
    高耐圧セル Nexera™ UCで使用する高耐圧フローセル
    リサイクルバルブ SPD-40/40Vに取り付けて移動相のリサイクルを行うためのバルブ


    バルブ


    名称 詳細
    FCV-DR

    バルブをCTOおよびFCV-BOXに内蔵するための駆動部と制御基板
    流路切換バルブを取り付けて使用
    FCV-0206

    2ポジション6ポートバルブヘッド
    耐圧44 MPa
    FCV-0607

    6ポジション7ポートバルブヘッド
    耐圧44 MPa
    FCV-0206H

    2ポジション6ポートバルブヘッド
    耐圧80 MPa
    FCV-0607H

    6ポジション7ポートバルブヘッド
    耐圧80 MPa
    FCV-0206H3

    2ポジション6ポートバルブヘッド
    耐圧130 MPa
    FCV-0607H3

    6ポジション7ポートバルブヘッド
    耐圧130 MPa
    FCV-0206H2i
    2ポジション6ポートバルブヘッド
    接液部材質に金属を含みません。
    PEEK配管またはPEEK ライニング配管と合わせてご使用ください。
    耐圧105 MPa
    FCV-0607H2i

    6ポジション7ポートバルブヘッド
    接液部材質に金属を含みません。
    PEEK配管またはPEEK ライニング配管と合わせてご使用ください。
    耐圧105 MPa
    FCV-S 流路切換バルブが1つ取り付け可能なユニット
    FCV-BOX 流路切換バルブが4つ取り付け可能なユニット
    操作パネル(FCV-BOX用) FCV-BOXに内蔵する流路切換バルブを操作するためのパネル
    内蔵する個数に合わせて取り付け


    Nexera X3システム

    Nexera X3モデルは130MPaのシステム耐圧と優れた基本性能を備える島津 Nexeraシリーズのフラッグシップモデルです。あらゆる粒子径や長さのカラムを用いる分析に対応し、超高速・高分離分析はもとより、拡大する様々なアプリケーションを高い信頼性のもとに実現します。 超高速分析においては、新設計のデュアルポンプにより内部容量を低減した高圧グラジエント分析が可能です。また、分析時間の短縮だけではなく、超高速注入サイクルやプレートチェンジャとの組み合わせにより多検体分析の効率化にも貢献します。 極低キャリーオーバーや微量注入時の再現性といった優れた基本性能を活かし、LC/MSのフロントLCとしても最適なモデルです。

     構成例説明 Nexera X3 高圧グラジエントモデル例
     品名 型名 備考
    システムコントローラー SCL-40 制御可能ユニット数:8(オプション使用時:12)
    送液ユニット:最大4、オートサンプラー:1、カラムオープン:最大4、検出器:最大2など
    送液ユニット LC-40B X3
    送液方式:並列ダブルプランジャ(約10 μL/1ストローク)
    許容最大圧力:130MPa
    流量設定範囲:0.0001~3.0000 mL/min(1.0~130 MPa)、3.0001~5.0000 mL/min(1.0~80 MPa)、5.0001~10.0000 mL/min(1.0~22 MPa)
    流量正確さ
    ±1%以下(指定条件下)
    流量精密さ:0.06 %RSDまたは0.02 minSDのどちらか大きい値以下
    グラジエント方式:2液高圧グラジエント(LC-40B X3標準)、3液高圧グラジエント、4液低圧グラジエント(LC-40D X3のみ取付可)
    グラジエントミキサー
    オートサンプラー SIL-40C X3
    注入方式:全量注入方式(標準)、ループ注入方式(オプション)
    許容最大圧力:130MPa
    注入量設定範囲:0.1~50μL (オプション:0.1~2000μL)
    注入量正確さ:±1 %以内(5 μL注入時n=20)
    注入サイクルタイム:6.7秒以下(指定条件下)
    カラムオーブン CTO-40S 温調方式:空気循環方式
    冷却方式:電子冷却式
    温度制御範囲:室温 -10~85℃
    温度正確さ:±0.8 ℃
    温度精密度:0.2 ℃(±0.1 ℃)
    検出器 SPD-M30A 光源:D2ランプ
    フォトダイオードアレイ素子数:1024
    波長範囲:190~700 nm
    波長正確さ:±1 nm以下
    波長再現性:±0.1 nm以下
    移動相モニター 1Lびん用ボトルホルダー,大容量びん用ボトルホルダー,コントローラー
    ワークステーション Labsolutions LC/GC Multi LC-PDA





    Nexera XS システム




    Nexera XSモデルは、システム耐圧105MPaを備え、ほぼ全ての粒子径やサイズのカラムを用いる分析に対応します。UHPLCカラムを用いた分析時間の短縮だけではなく、オプションのプレートチェンジャとの組み合わせで多検体分析の効率化にも貢献します。また、島津Nexeraシリーズの先端的な機能の数々を備えており、信頼性の高いデータ取得を可能にします。



    構成例説明 Nexera XS 低圧グラジエントモデル
     品名 型名 備考
    システムコントローラ SCL-40 制御可能ユニット数:8(オプション使用時:12)
    送液ユニット:最大4、オートサンプラ:1、カラムオープン:最大4、検出器:最大2など
    送液ユニット LC-40D XS 許容最大圧力:105MPa
    流量設定範囲:0.0001~3.0000 mL/min(1.0~105 MPa)、3.0001~5.0000 mL/min(1.0~80 MPa)、5.0001~10.0000 mL/min(1.0~22 MPa)
    流量正確さ
    ±1%以下(指定条件下)
    流量精密さ:0.06 %RSDまたは0.02 minSDのどちらか大きい値以下
    グラジエント方式:4液低圧グラジエント
    低圧グラジエントユニット
    脱気ユニット DGU-405 脱気液数:5液
    脱気流路容量:400μL/1流路
    グラジエントミキサ
    オートサンプラ SIL-40C XS
    注入方式:全量注入方式(標準)、ループ注入方式(オプション)
    許容最大圧力:105MPa
    注入量設定範囲:0.1~50μL (オプション:0.1~2000μL)
    注入量正確さ:±1 %以内(5 μL注入時n=20)
    注入サイクルタイム:6.7秒以下(指定条件下)
    カラムオーブン CTO-40S 温調方式:空気循環方式
    冷却方式:電子冷却式
    温度制御範囲:室温 -10~85℃
    温度正確さ:±0.8 ℃
    温度精密度:0.2 ℃(±0.1 ℃)
    検出器 SPD-M30A 光源:D2ランプ
    フォトダイオードアレイ素子数:1024
    波長範囲:190~700 nm
    波長正確さ:±1 nm以下
    波長再現性:±0.1 nm以下
    移動相モニター 1Lびん用ボトルホルダー,大容量びん用ボトルホルダー,コントローラ
    ワークステーション Labsolutions LC/GC Multi LC-PDA



    Nexera XR システム




    Nexera XRモデルは、島津Nexeraシリーズの新たなスタンダードモデルです。3μm以上の全多孔性粒子や、2μm程度のコアシェルカラムを用いる高速/高分離分析に対応する70MPaのシステム耐圧を有します。新設計のデュアルポンプにより内部容量を抑えた高圧グラジエント分析が可能なほか、スリムなカラムオーブンが省スペース化をも実現します。また、Nexeraシリーズに共通の先進的な新機能により、分析業務の効率化と、信頼性の高いクロマトデータ取得を強力に支援します。

     構成例説明 Nexera XR 高圧グラジエントモデル
     品名 型名 備考
    システムコントローラー SCL-40 制御可能ユニット数:8(オプション使用時:12)
    送液ユニット:最大4、オートサンプラー:1、カラムオープン:最大4、検出器:最大2など
    送液ユニット LC-40B XR 送液方式:並列ダブルプランジャ(約10 μL/1ストローク)
    許容最大圧力:70MPa
    流量設定範囲:0.0001~3.0000 mL/min(1.0~70 MPa)、3.0001~5.0000 mL/min(1.0~44 MPa)、5.0001~10.0000 mL/min(1.0~22 MPa)
    流量正確さ
    ±1%または±2μL/minのどちらか大きい値以下(指定条件下)
    流量精密さ:0.06 %RSDまたは0.02 minSDのどちらか大きい値以下
    グラジエント方式:2液高圧グラジエント(LC-40B XR標準)、3液高圧グラジエント、4液低圧グラジエント(LC-40D XRのみ取付可)
    グラジエントミキサー
    オンライン脱気ユニット DGU-403 脱気液数:3液
    脱気流路容量:400μL/1流路
    オートサンプラー SIL-40C XR
    注入方式:全量注入方式(標準)、ループ注入方式(オプション)
    許容最大圧力:80MPa
    注入量設定範囲:0.1~50μL (オプション:0.1~2000μL)
    注入量正確さ:±1 %以内(5 μL注入時n=20)
    注入サイクルタイム:6.7秒以下(指定条件下)
    カラムオーブン CTO-40S 温調方式:空気循環方式
    冷却方式:電子冷却式
    温度制御範囲:室温 -10~85℃
    温度正確さ:±0.8 ℃
    温度精密度:0.2 ℃(±0.1 ℃)
    検出器 SPD-M40 光源:D2ランプ、タングステンランプ
    フォトダイオードアレイ素子数:1024
    波長範囲:190~800 nm
    波長正確さ:±1 nm以下
    波長再現性:±0.1 nm以下
    移動相モニター 1Lびん用ボトルホルダー,大容量びん用ボトルホルダー,コントローラー
    ワークステーション Labsolutions LC/GC Multi LC-PDA



    Nexera lite システム




    島津LCのエントリーモデルです。高い堅牢性と基本性能はもちろんのこと,指定日時のシステムスタートアップ,自動フローコントロールによるカラム保護機能など,日々の作業効率を高める種々の新機能を有すシステムです。

     構成例説明 Nexera lite 高圧グラジエントモデル
     品名 型名 備考
    システムコントローラー SCL-40 制御可能ユニット数:8(オプション使用時:12)
    送液ユニット:最大4、オートサンプラー:1、カラムオープン:最大4、検出器:最大2など
    送液ユニット LC-40D(2台) 許容最大圧力:44MPa
    流量設定範囲:0.0001~5.0000 mL/min(1.0~44 MPa)、5.0001~10.0000 mL/min(1.0~22 MPa)
    流量正確さ
    ±1%または±2μL/minのどちらが大きい値以下(指定条件下)
    流量精密さ:0.06 %RSDまたは0.02 minSDのどちらか大きい値以下
    グラジエント方式:2液または3液高圧グラジエント
    グラジエントミキサー
    脱気ユニット DGU-403 脱気液数:3液
    脱気流路容量:400μL/1流路
    オートサンプラー SIL-40C
    注入方式:全量注入方式(標準)、ループ注入方式(オプション)
    許容最大圧力:44MP
    注入量設定範囲:0.1~100μL
    注入量正確さ:±1 %以内(5 μL注入時n=20)
    注入サイクルタイム:6.7秒以下(指定条件下)
    カラムオーブン CTO-40C 温調方式:空気循環方式
    冷却方式:電子冷却式
    温度制御範囲:室温 -10~100℃
    温度正確さ:±0.5 ℃
    温度精密度:0.1 ℃(±0.05 ℃)
    検出器 SPD-M40 光源:D2ランプ、タングステンランプ
    波長範囲:190~800 nm
    波長正確さ:±1 nm以下
    波長再現性:±0.1 nm以下
    移動相モニター 1Lびん用ボトルホルダー,大容量びん用ボトルホルダー,コントローラー
    ワークステーション Labsolutions LC/GC Multi LC-PDA





    構成例説明 Nexera lite 低圧グラジエントモデル
     品名 型名 備考
    システムコントローラー CBM-40 制御可能ユニット数:8(オプション使用時:12)
    送液ユニット:最大4、オートサンプラー:1、カラムオープン:最大4、検出器:最大2など
    送液ユニット LC-40D 許容最大圧力:44MPa
    流量設定範囲:0.0001~5.0000 mL/min(1.0~44 MPa)、5.0001~10.0000 mL/min(1.0~22 MPa)
    流量正確さ
    ±1%または±2μL/minのどちらが大きい値以下(指定条件下)
    流量精密さ:0.06 %RSDまたは0.02 minSDのどちらか大きい値以下
    グラジエント方式:2液または3液高圧グラジエント
    低圧グラジエントユニット
    オンライン脱気ユニット DGU-405 脱気液数:5液
    脱気流路容量:400μL/1流路
    グラジエントミキサー
    オートサンプラー SIL-40C
    注入方式:全量注入方式(標準)、ループ注入方式(オプション)
    許容最大圧力:44MP
    注入量設定範囲:0.1~100μL
    注入量正確さ:±1 %以内(5 μL注入時n=20)
    注入サイクルタイム:6.7秒以下(指定条件下)
    カラムオーブン CTO-40S 温調方式:空気循環方式
    冷却方式:電子冷却式
    温度制御範囲:室温 -10~85℃
    温度正確さ:±0.8 ℃
    温度精密度:0.2 ℃(±0.1 ℃)
    検出器 SPD-M40 光源:D2ランプ、タングステンランプ
    波長範囲:190~800 nm
    波長正確さ:±1 nm以下
    波長再現性:±0.1 nm以下
    移動相モニター 1Lびん用ボトルホルダー,大容量びん用ボトルホルダー,コントローラー
    ワークステーション Labsolutions LC/GC Multi LC-PDA




    その他

    名称 詳細
    移動相モニター

    移動相の残量をリアルタイムでモニターするオプション
    1Lボトル用ホルダーと大容量ボトル用ホルダーあり
    pHモニター 移動相のpHをリアルタイムでモニターするオプション
    リザーバートレイ 移動相ボトル(1L)を最大8本設置可能なトレイ
    ADボード アナログ/デジタル変換ボード検出器の信号をアナログ信号として取り込む場合に使用
    光コネクター増設ボード SCL-40、CBM-40に取り付けて、光コネクターのチャンネル数を標準の8chから12chに拡張するための増設ボード
