4830形制御装置

サーボ制御方式試験装置 制御装置

4830形制御装置

油圧サーボ試験機を制御装置の更新でよみがえらせませんか

試験評価部署には,制御やデータ処理系統の老朽化した油圧サーボ試験システムが眠っていないでしょうか?
油圧サーボ式試験機(当社のサーボパルサに相当)は,比較的容易に制御装置を置き換えることができます。
他社製のシステムであっても,島津製制御装置に更新し,試験機をよみがえらせませんか?



使いやすくて高性能、新世代の制御装置

4830形制御装置は、サーボ制御方式試験装置の制御装置として、高性能・使いやすさを追求して開発されました。この装置1台で静特性から耐久試験・動特性試験までの計測・制御を行う事が可能で、材料のみならず、実物や構造物用試験機の制御装置として必要な機能・性能をすべて持っています。

【特長】

  • 再現性の高い負荷波形を実現
    フルディジタル制御で、制御パラメータのオートチューニング機能、波形ひずみ補正機能※1を装備しており、負荷波形を忠実に再現することができます。
  • 4台までの同期試験
    制御装置を同期接続することにより、最大4台までの試験機(アクチュエータ)の同期試験が可能です。また、位相補正機能を装備していますので、フィードバック信号の位相差を一定コントロールすることができます。
  • 「遊び」のある供試体に対する試験力制御
    「遊び」(試験力のかからない部分)のある供試体でも、試験力によるピーク値制御を安定して行うことができます。
  • 世界最高水準の基本性能
    24bit高分解能A/D変換機とセンサのリニアライズ補正機能により、標準システムにおいて、指示値の±0.5%の精度を実現しました。※2
  • 簡単操作
    カラーLCDとタッチパネルによるグラフィカル・ユーザ・インタフェースと専用ファンクションキーにより、各種操作を対話形式でかつ迅速に行え、初めて扱う方も短時間で簡単に操作できます。
  • 波形表示機能
    試験波形の表示機能を標準で装備しており、時間グラフやX-Yグラフ、ピークグラフをリアルタイムで表示するとともに、グラフ上で数値をディジタルで読み取ることもできます。
  • USBインタフェース
    USBインタフェースでPCと接続すると、機能が大幅にアップします(専用ソフトはオプション)。

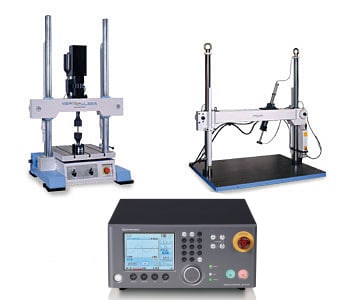

4830形制御装置 前面パネル

※1 オプションのWindowsソフトウェア for 4830シリーズ
※2 E型、U型、L型、フォースシミュレータの標準品構成において。

【画面例】

  • 条件設定
    試験条件は、タッチパネルにより対話形式で設定でき、はじめての方にも簡単に行えます。
条件設定
  • 試験実行
    試験実行中は数値により表示はもちろんのこと波形表示も可能です。

数値表示

時間グラフ

X-Yグラフ

ピークグラフ

※外観および仕様は、改良のため予告なく変更することがあります。
