球座式圧盤

概要

特長

上部の球座式圧盤は試験片面に自動的にフィット
製品などの非平行試験片の圧縮試験に最適
直径100 mm，210 mm，310 mmの圧盤を標準ラインナップ
最大容量：250 kN
表面が高硬度のため表面平滑性を維持

適応材料
プラスチック，金属，ゴム，木材，セメント

適応試験片
円柱，立方体，直方体

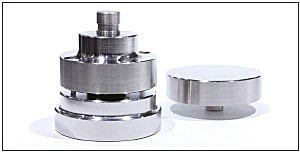

球座式圧盤セットは球座式上圧盤と固定式下圧盤で構成され，上部の球座式圧盤に，試験片表面への接触時に自動で平行度を合わせる機能を有します。この機能により，上圧盤接触面が平行でない試験片にも均一な荷重を加えられます。

⌀100 mm，⌀210 mm，⌀310 mm の球座式圧盤セットをご用意しております。表面硬度は上下圧盤共に，ロックウェル硬度（HRCスケール）60です。

上圧盤は圧縮・曲げ負荷治具に，下圧盤は試験機本体のテーブルに取り付けます。

球座式圧盤は上下圧盤セットに圧縮・曲げ負荷治具を加えた球座式圧盤キットも，ご用意しております。詳細は，お近くの島津の代理店にお問い合わせください。
