Xslicer SMX-1010/SMX-1020用 X線保守サービス
Xslicer™ SMX™-1010/1020 - オプション
マイクロフォーカスX線検査装置

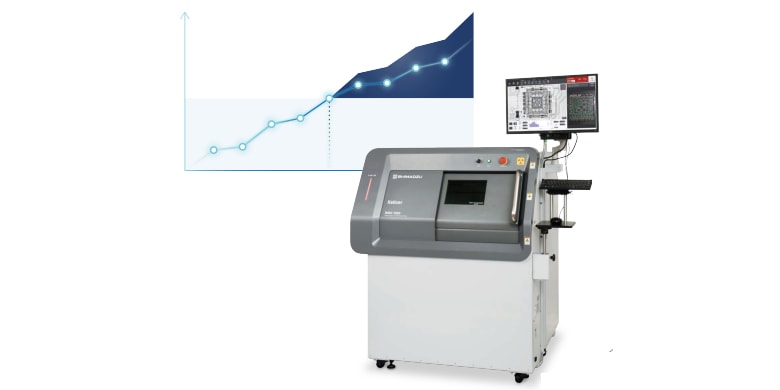

SMX-1010/1020用 X線保守サービス
ご使用になったX線照射時間に応じて料金をお支払いただくサービスです。「使った分だけ」お支払いいただき、装置導入時の「初期費用をよリお安く」、お客様の装置状態を見守る「安全安心」、X線発生装置の故障時に「追加料金なし」で対応するサービスです。
ハードウェアオプション

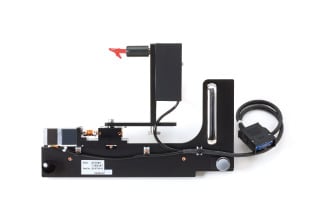

回転傾動ユニット
着脱式回転傾動ユニットを追加することによって、小物部品を多方向からX線透視できるため、検査の見落としが少なくなります。
主な仕様
- 搭載把持質量：20 g 以下
- 回転：連続回転
- 傾動：0～30度

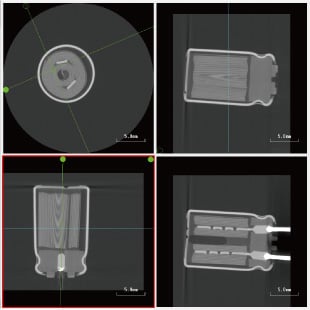

VCTユニット
主な仕様
- 搭載可能サイズ
最大Φ80×125 mm
付属チャック使用時
基板：80×125 mm 以下（厚みは 1 ～ 2 mm 程度）
小物ワーク：Φ20×125 mm 以下 - 積載質量：100 g 以下
- 検査視野（FOV）
Xslicer SMX-1010：Φ7 mm×H6 mm ～Φ25 mm×H19.5 mm
Xslicer SMX-1020：Φ9 mm×H8 mm ～Φ25 mm×H19.5 mm
ソフトウェアオプション

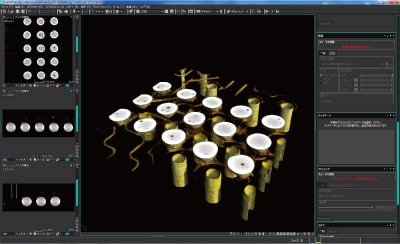

VGStudio
3次元画像処理ソフトウェア
X線CTで撮影した断面画像をボリュームレンダリング（VR）により3次元的に表示するソフトウェアです。基本的なアニメーション作成と簡単な計測機能を備えています。
