XDimensus 300 - アプリケーション
計測用X線CTシステム
アルミダイカスト:3次元寸法測定、内部欠陥解析、3D-CADデータとの形状比較評価例
計測用X線CTは1回の撮影で測定物全体を捉えることができ、他のCMMと比べ測定の大幅な工数の短縮が見込めます。測定においては抽出した3次元サーフェスに幾何要素をフィッティングして測定を実施します(下図は円筒をフィット)。接触式CMMに比べフィット点が圧倒的に多く、表面の一部の特異的な形状変化に左右されずに測定を行うことが可能です。また、内部欠陥解析,設計値(3D-CAD)との形状比較も可能です。

3次元寸法測定

3次元寸法測定
(幾何形状(円筒)フィッティング)

内部欠陥解析

設計値(3D-CAD)との形状比較測定
樹脂製コネクタ:CTデータ同士の形状比較評価例
計測用X線CTによる測定ではワークの色に左右されることはありません。ワークが光沢をもつものや透明物、乳白色であっても寸法測定が可能です。形状比較測定においてはCTデータ同士の比較も可能です。ベストフィットや幾何要素を基準とした位置合わせを行い、形状の偏差をカラーマップで表現することができます。多数個取りの射出成型金型における各成形品の形状比較評価や金型の経年劣化評価での利用も期待できます。

サーフェスデータ
(同型品の同時撮影)

CTデータ同士の形状比較
3D-CAD(PMI付)を用いた3次元測定例

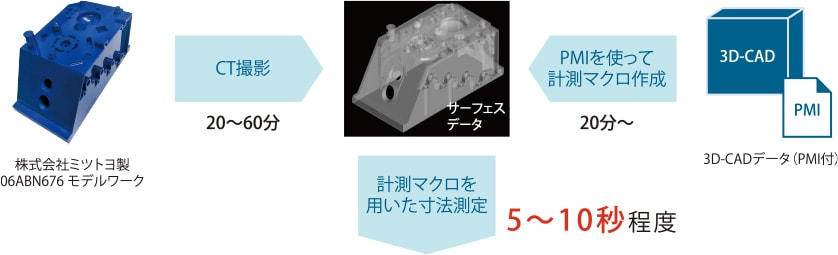

計測用X線CTの寸法測定に3D-CADデータのPMI※を用いることで、計測マクロ作成の短時間化、数百におよぶ製品の内外の寸法測定を短時間で行うことが可能です。製品の品質管理における測定工数の短縮を実現します。




測定データはCSVファイルへの出力も可能ですので、他の計測機との連携も容易です。
※ PMIの読み込みにはVGStudio MAX CADインポートPMIモジュールが必要です。
※ サポートするCADフォーマット、PMIについてはVGStudio MAXカタログを参照ください。
