コンクリート全自動圧縮試験機

Add Bookmark

超高層ビルなどの構造材料として用いられる超高強度コンクリートを、大容量で、爆裂（供試体の破壊）を起こすことなく安全かつ効率的に行える圧縮試験機です。この装置１台で超高強度コンクリートから若齢材、モルタルまで対応することができます。

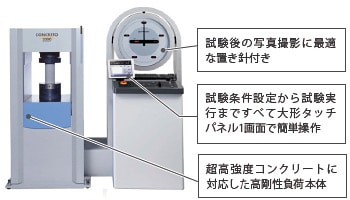

■CONCRETOシリーズ

JIS B 7721 圧縮試験機（1級）
JIS A 1108 コンクリートの圧縮試験方法
JIS A 1106 コンクリートの曲げ強度試験方法（オプション）
JIS A 1113 コンクリートの割裂引張強度試験方法（オプション）

最大容量 2000 kN 3000 kN
上下圧縮寸法 ø220 mm ø220 mm
圧縮間隔 最大320 mm 最大320 mm
有効支柱間隔 400 mm 500 mm
試験ストローク 100 mm 100 mm
最大負荷速度※ 最大20 mm/min(60Hz)
最大 16mm/min(50Hz)		 最大20 mm/min(60Hz)
最大 16mm/min(50Hz)
大きさ ( 幅)860×( 奥行)700×( 高さ)1530 mm ( 幅)960×( 奥行)730×( 高さ)1890 mm
電源容量
3 相200/220V 50/60Hz		 約4kVA 約7kVA

※無負荷時および油温20℃以上の場合

■コンクリート圧縮機CCH

近時，コンクリートの品質管理の重要性が再認識され，その評価のための新しい試験方法にもとづく強度試験が精度よく行える圧縮試験機です。

最大容量 2000 kN 3000 kN
上下圧縮寸法 ø220 mm ø220 mm
圧縮間隔 最大800 mm 最大900 mm
有効支柱間隔 440 mm 540 mm
試験ストローク 150 mm 150 mm
最大負荷速度※ 最大30 mm/min(60Hz)
最大 25mm/min(50Hz)		 最大30 mm/min(60Hz)
最大 25mm/min(50Hz)
大きさ ( 幅)860×( 奥行)620×( 高さ)2250 mm ( 幅)1070×( 奥行)710×( 高さ)2600 mm
電源容量
3 相200/220V 50/60Hz		 約5kVA 約7kVA

※無負荷時および油温20℃以上の場合

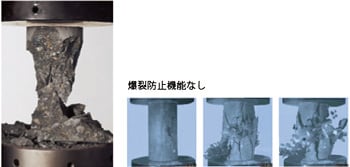

爆裂防止機能付き

超高強度コンクリート（130 N/mm2）の試験実行後（Φ100×H200 mm供試体の場合）

圧縮試験機で高強度コンクリートの試験を安全に行なう場合，爆裂防止機能は不可欠です。本機では，超高強度コンクリートに対応した高剛性負荷本体，高感度破壊検出機能を標準装備しています。

■5000 kN高剛性圧縮試験機

負荷本体フレームを超極厚鋼板のくりぬきによる一体構造とした高剛性の圧縮試験機であり，高強度コンクリート，岩石などの強度評価に適した荷重（変位）制御機能を備えており，圧縮時の爆裂を防止することができます。

仕　様
容量 5000 kN
圧縮間隔 最大430 mm
圧縮の直径 220 mm
負荷速度 0～25 mm/min
自動負荷制御装置
（コンクリート試験用）		 応力速度制御 0.01～1.50 N/mm2・s
歪速度制御 0.1～50％/min（Min. 0.005 mm/min）
破断検出つき
