アームフローティング機構(特許出願中)により,アームが外れず安定した試験ができます。

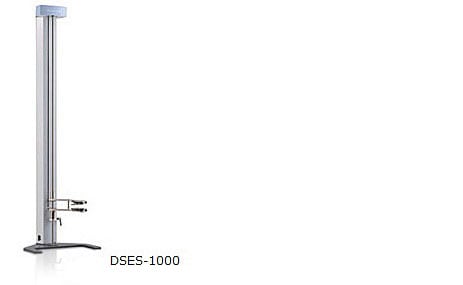

DSES-1000
軟質試料用長ストローク変位計
長ストローク変位計は,さらに使いやすく高精度に
DSES-1000は,ゴムなどの軟質材料の引張試験において,破断までの変位計測が可能な長ストローク接触式変位計です。
試料の上下標線位置にアームをワンタッチでクランプさせ,試料の伸びを上下アームがそれぞれ個別に追従します。
各種ゴム引張試験規格(JIS K6251:2010,JIS K6272:2003,JIS K6254,ISO 37:201,ISO5893:2002,ASTM D412-06a,GB/T528-2009)に対応しています。
島津材料試験機AGX-V,AGS-Xシリーズ,EZ-Xシリーズに対応。
材料試験オペレーティングソフトウェアTRAPEZIUM X,TRAPEZIUMX-Vと完全に連動します。
特長
-

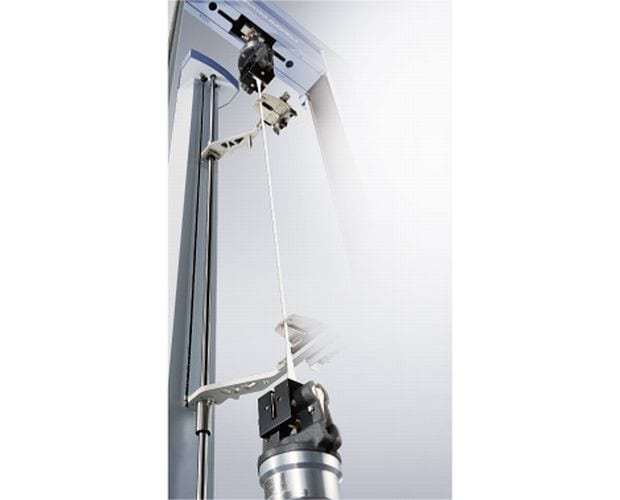

標線間距離(GL)10mmで4000%伸び,GL20mmで2000%伸びまで,GL25mmで1600%伸び,GL40で1000%伸びまで計測可能。
アームフローティング機構(特許出願中)により,アームが外れず安定した試験ができます。 -

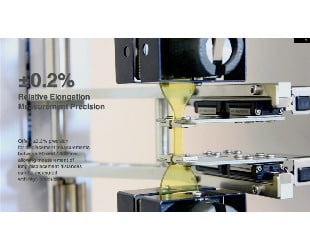

測定変位50~1000mmにおいて,±0.2%の精度を実現。長ストロークを高精度で測定できます。
-

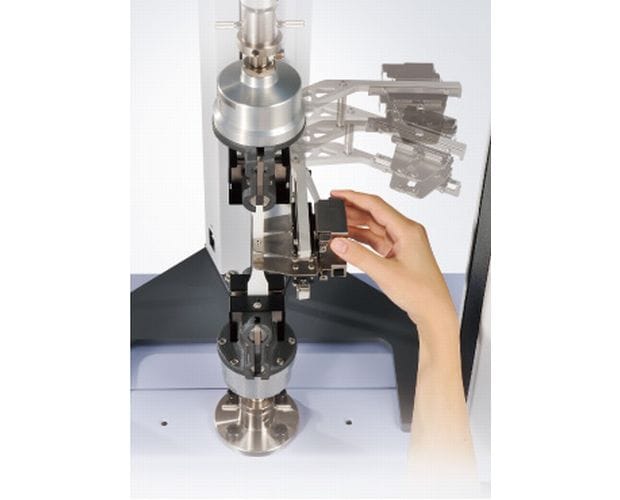

横方向からのワンタッチクランプ機構により,試験片と伸び計装着位置のセンタリングが楽になりました。
伸び計にあらかじめ試験片を取り付けて,チャッキングすることもできます。
※AG-X plus,AGS-Xにはオプションで左退避機構があります。
