DUH™-211/210シリーズ - 仕様
ダイナミック超微小硬度計
基本的な3種類の試験を行うタイプ DUH-211／DUH-210
7種類の試験モードを選択できる上位タイプ DUH-211S／DUH-210S
試験の種類
| 項目 | DUH-211/210 | DUH-211S/210S |
|---|---|---|

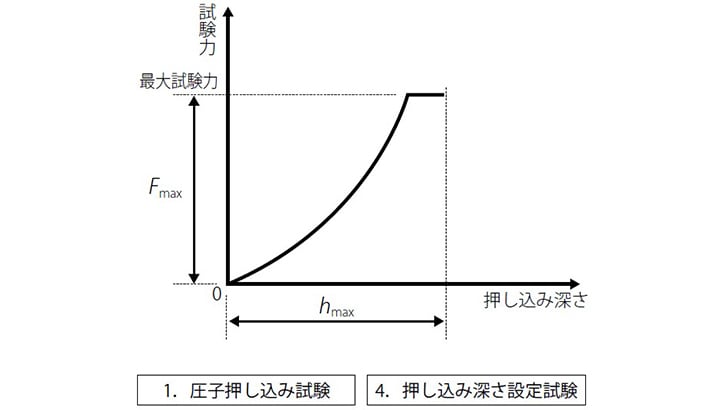

| 1. 圧子押し込み試験 | 〇 | 〇 |

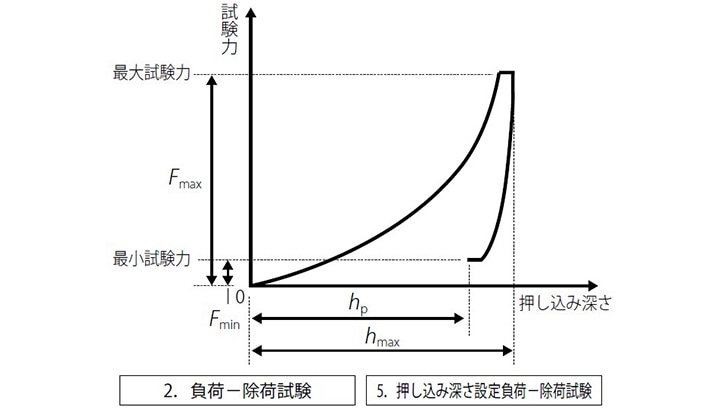

| 2. 負荷－除荷試験 | 〇 | 〇 |

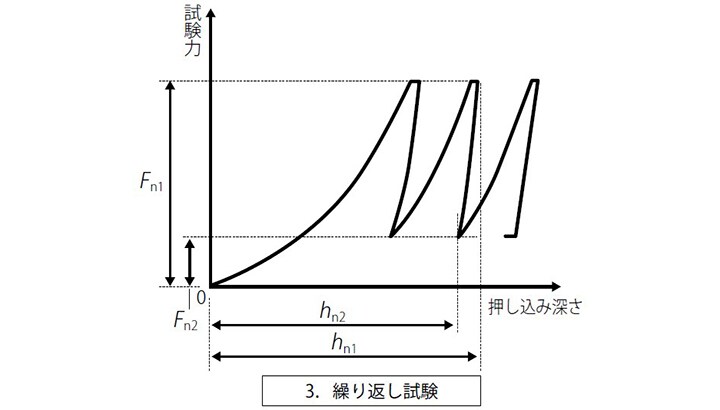

| 3. 繰り返し試験 | 〇 | 〇 |
| 4. 押し込み深さ設定試験 | ̶ | 〇 |
| 5. 押し込み深さ設定負荷－除荷試験 | ̶ | 〇 |

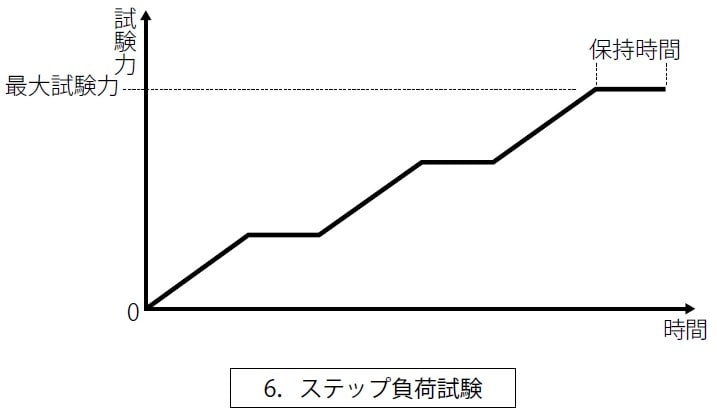

| 6. ステップ負荷試験 | ̶ | 〇 |

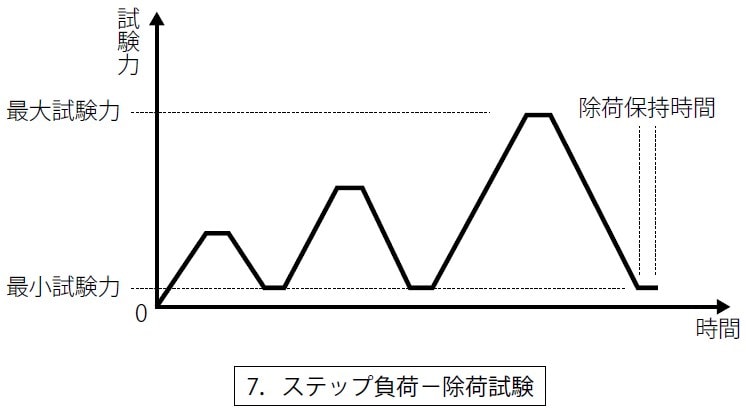

| 7. ステップ負荷－除荷試験 | ̶ | 〇 |
くぼみの大きさの測定は、上記1、2、4、5の試験にて行うことができます。
仕様
| 形名 | DUH-211 | DUH-211S | DUH-210 | DUH-210S | |
|---|---|---|---|---|---|
| 負荷装置 | 負荷方式 | 電磁コイル式 | |||
| 試験力範囲 | フルスケール0.1～1,961 mN | ||||
| 変位測定器 | 測定方法 | 差動トランス式 | |||
| 測定範囲 | 0～10 μm | 0～100 μm | |||
| 測定最小単位 | 0.0001 μm | 0.001 μm | |||
| 圧子 | 三角すい圧子 稜間角115° | ||||
| 光学モニタ | 顕微鏡総合倍率 | ×500 | |||
| 対物レンズ | ×50 | ||||
| 光路切り換え | 目視観察側とカメラ撮像側で切り換え可能 | ||||
| 試料台 | 最大試料寸法 厚さ8 mm 幅30 mm（薄型アタッチメント3形の場合） | ||||
| 試験モード | 3種類 | 7種類 | 3種類 | 7種類 | |
| 必要PC仕様 | OS | Windows® 11 Pro（64bit版） | |||
| ユーティリティ*1) | 電源 | 単相 AC 100V±10V 50/60Hz | |||
| 温度条件 | 基準温度23℃±1℃ 使用可能範囲10℃～35℃ |
||||
| 湿度条件 | 20～60％（結露なきこと） | ||||
| 装置寸法・質量 | 外形寸法 | 本体 約W355×D405×H530 mm 制御装置 約W315×D375×H110 mm |
|||
| 質量 | 本体 約60 kg 制御装置 約5 kg |
||||
- 本装置は精密測定器ですので、設置条件には特別の配慮が必要です。
