[SHIMADZU] ビデオ式非接触伸び幅計TRViewX用オプションソフトウェア Real-Time Strain View-1
Real-Time Strain View
ビデオ式非接触伸び幅計TRViewX用オプションソフトウェア
試験片表面に付与した格子マークを物体変形前後で比較し,ひずみ分布をリアルタイムに二次元マッピングすることが可能です。全ての操作をTRViewXソフトウェア内でシームレスに行えるため簡単に操作が可能です。ひずみデータはCSV形式で保存できますので,シミュレーションソフトウェアで取込可能です。
1. リアルタイムにひずみ分布を表示
- リアルタイム表示!
- 応力―ひずみカーブと同時にひずみ分布を観察可能
- ひずみ速度制御時のひずみ挙動判断が可能
2. シームレスで簡単操作
- TRAPEZIUM™X-Vとの完全連動で簡単操作

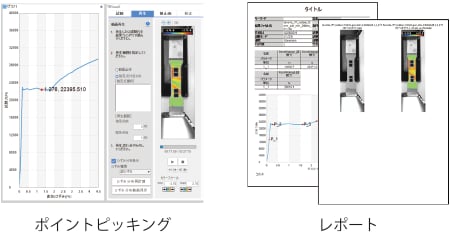

- カーブ上の指定点のひずみ画像を表示可能
- ひずみ画を組み込んだレポートを作成可能

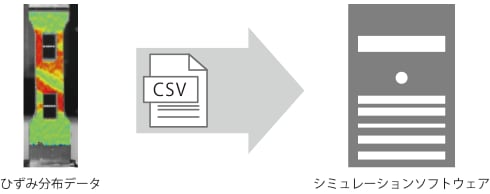

3. ひずみ値をCSV形式で保存
- シミュレーションソフトウェアへエキスポート可能

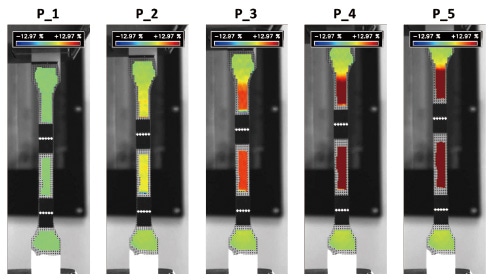

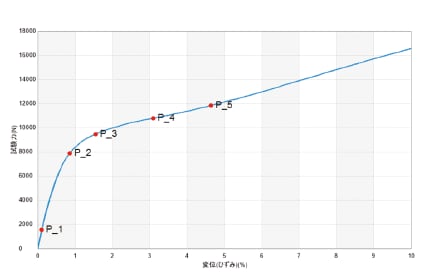

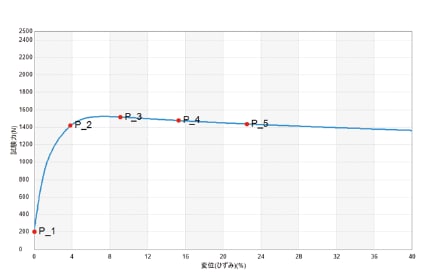

プラスチックの測定例

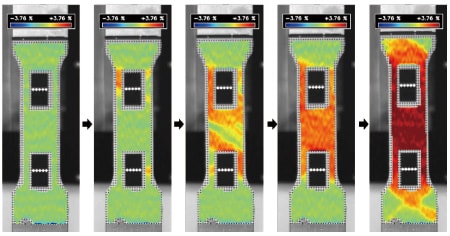

有孔CFRPの測定例
仕様
項目 | 仕様 |
---|---|
ひずみ分布計算の フレームレート |
リアルタイム:3 fps 試験後の再計算:15 fps |
対応レンズ視野 | 120 mm / 240 mm |
対応画像サイズ | 標準のみ |
使用条件雰囲気 | 温度 5~35℃ 湿度 20~80% ※恒温槽は未対応 |
注1:A3格子シールが2枚付属します。
注2:ひずみ分布の計算結果は参考値です。
LabSolutionsおよびTRAPEZIUMは,株式会社島津製作所の商標です。
