上皿天びん UPシリーズ - 特長
High Speed
迅速な計量により,はかりとり作業の効率が大幅にアップします。
応答性が大幅に向上,クラス最速の応答性能 NEW
先進デジタル制御により,微量計量の表示反応時間が約1/9に短縮しはかりとりの作業効率が大幅に改善します。
微量計量時の応答性
Toughness
耐衝撃性に優れたUniBlocセンサの採用により,故障によるダウンタイムを低減します
1000万回耐久試験評価
UPシリーズは耐衝撃性に優れたUniBlocの採用により,1000万回の耐久性試験(※)にクリアしております。

耐久性試験外観
※耐久性試験
方法:1kgのおもりを1.5秒サイクルで乗せ降ろしを行う。
判定基準:乗せ降ろし後当社日常点検規格をクリアすること。
参考:計量法に定められている耐久性試験の回数は10万回。
UPシリーズはその100倍以上の耐久性を確認した。
耐衝撃性,耐久性に優れた質量センサ「UniBloc」
アルミ一体型センサメカニズム,ユニブロックはひとかたまりのアルミ合金を精密加工し,従来のセンサユニットを一体化したもので,締結ネジが不要なため,弾性支点にひずみを与える事なく結合されています。そのため,壊れ難い「耐衝撃性」に優れたセンサです。
天びん機構,組立式天びん,UniBloc式天びんイメージ図
フルアルミダイカスト製ハウジングで薬品に強い
UPシリーズはフルアルミダイカスト製。高い耐薬品性能があり腐食しにくく,安心して長くお使いいただけます。
UP-Wind Break(大皿用風防)(大皿 最小表示0.01gのみ)
新設計の「UP-Wind Break」を標準付属。エアコン等,風の影響を低減することに成功しました。ひょう量作業における効率アップに貢献します。

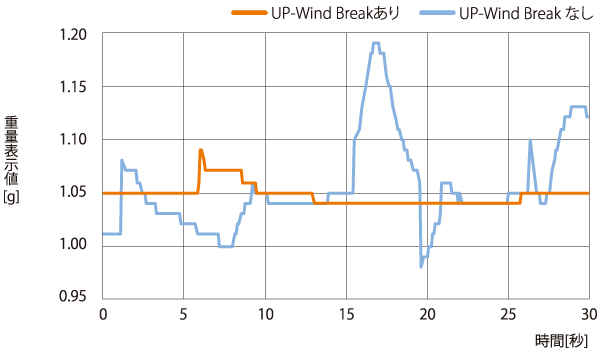

送風機による表示安定性比較
Stress Free
イオナイザSTABLO™-AP(オプション)で静電気による影響を排除し,手間なく信頼性の高い計量を実現します。
Efficiency & Productivity
PC/PLCとの接続
計量データ収集ソフト「Balance Keys」 (for Windows®)
Windows®上で動作する「Balance Keys」をインストールすれば,天びんのデータを簡単にPCのExcel®などに取り込めます。ソフトは天びんWebサイトよりフリーでダウンロードが可能。簡単な設定で接続でき,作業の省力化に役立つとともに転記ミスなどのエラーを防ぎます。天びん側でインターバル出力を設定すれば,経時変化を記録することも容易です。

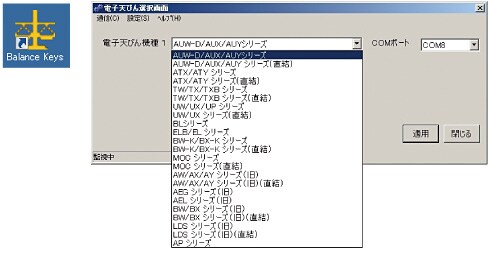

【天びん機種選択画面】
このソフトを利用することで,お客様で日頃お使いになるExcel®のワークシート上で,天びんの計量データをダイレクトに取り込むことができます。

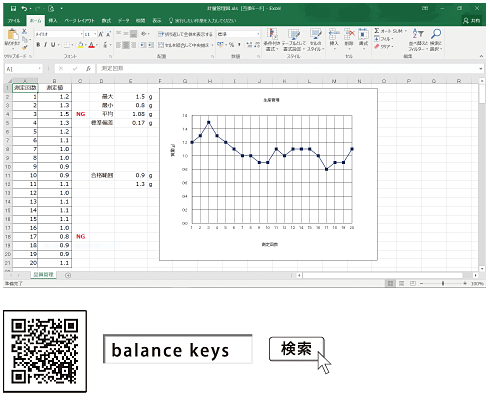

【計量管理図のワークシート例】
PLCとの動作実績

【PLCとの接続イメージ例】
UPシリーズは主要各社のPLCで動作の実績があります。FA化,IoT対応に最適です。堅牢なシステム構成に活用いただけます。下記PLCメーカーともパートナーシップを構築し,天びんとの接続性も確認いたしております。
メーカー | PLC 形式 | 通信ユニット | 通信方式・補記 | 外観 |
---|---|---|---|---|
三菱電機 | Qシリーズ | QJ71C24-R2 | 無手順方式 |
|
キーエンス | KV-8000 | KV-XL202 | プロトコルスタジオ 無手順方式 |
|
オムロン | CJ2シリーズ | CJ1W-SCU42 | プロトコルマクロ 無手順方式 |
|
IDEC | FC6A シリーズ |
CPU内蔵又は FC6A-PC1形 通信カートリッジ |
無手順方式 専用ツールにて作成 |
|
UniBloc™ Performance Balances
LabSolutions™ Balance
作業効率向上とデータの信頼性確保を実現するソリューション
ER/ES(電子記録・電子署名)関連規制対応,計量データ管理システム

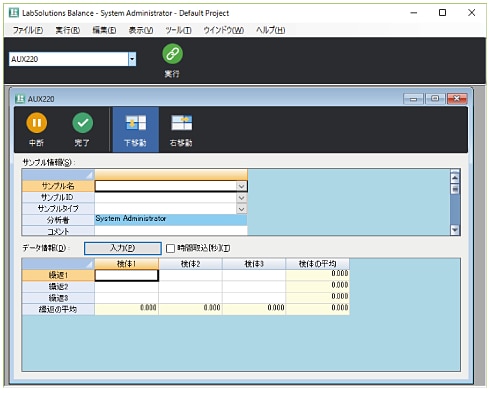

LabSolutions Balance(オプション)
ER/ES(電子記録・電子署名)関連規制に対応した分析データ管理システム LabSolutions に天びんデータを統合することができます。データインテグリティへの対応を支援します。
作業効率向上とデータの信頼性確保を実現するソリューション
- 手入力を排除し,転記ミスなく計量データはすべて安全なデータベースに保存されます。
- 計量後は,質量偏差試験/乾燥減量試験/粒度試験など,計量方法に適したレポートを自動作成します。
また,HPLCなどの分析結果とあわせたシステム適合性試験,含量均一性試験,溶出試験など,お客様にあわせてカスタマイズしたレポートを作ることもできます。

LabSolutionsを用いたネットワークシステムによる分析データの統合管理
最新のデータインテグリティに対応 (21 CFR Part 11対応)
- 計量結果は,サンプルID,計量者名,計量日時,使用したシリアル番号などの情報とあわせてデータベースに保存され,サンプル情報をもとに迅速に検索できます。
- 計量に使うテンプレートの作成などは,権限が与えられたユーザーのみが行えるように設定できます。
- 不正な改ざんや意図しない上書き・削除からも保護されます。さらに,天びんの校正結果やすべての操作履歴は,理由とともにログとしてデータベースに保存されます。
