W-ADシリーズ
分析天びん APシリーズ - 仕様
分析天びん W-ADシリーズ
| 形名 | AP225W-AD | AP135W-AD | AP225WD-AD | AP125WD-AD | AP324W-AD | AP224W-AD | |
|---|---|---|---|---|---|---|---|
| P/N | S321-76000-13 | S321-76000-10 | S321-76000-12 | S321-76000-11 | S321-76000-03 | S321-76000-02 | |
| 価格 | ¥1,330,000 | ¥847,000 | ¥803,000 | ¥704,000 | ¥682,000 | ¥649,000 | |
| ひょう量 | 220g | 135g | 220g / 102g | 120g / 52g | 320g | 220g | |
| 最小表示 | 0.01mg | 0.1mg / 0.01mg | 0.1mg | ||||
| 感度調整用分銅 | 内蔵 (※1) | ||||||
| 感度調整用 外部分銅範囲 （推奨分銅値） |
95～220.00090g
(200g)
|
45～135.00090g
(100g)
|
95～220.00090g
(200g)
|
45～120.00090g
(100g)
|
95～320.0090g
(300g)
|
95～220.0090g
(200g)
|
|
| 繰り返し性 （ひょう量負荷時） (※2) |
0.015mg （～20g） 0.03mg （～100g） 0.05mg （～220g） |
0.05mg | 0.1mg / 0.05mg | 0.1mg / 0.02mg | 0.15mg | 0.1mg | |
| 繰り返し性 （低荷重時） (※2※3) |
0.01mg （5g荷重） |
0.1mg (20g荷重) |
0.1mg (10g荷重) |
||||
| 最小計量値 (※2※3) | 20mg | 200mg | |||||
| 直線性(※2) | ±0.1mg | ±0.2mg / ±0.1mg | ±0.2mg / ±0.05mg | ±0.3mg | ±0.2mg | ||
| 微量はかりとりにおける表示応答時間 (※4※5) | 2秒 | ||||||
| 応答時間 (※5) | 8秒 | 2秒 / 8秒 | 2秒 | ||||
| USBホスト(Type A) | ○ | ||||||
| USBデバイス(TypeB) | ○ | ||||||
| レシピ調合 | ○ | ||||||
| HPLC用緩衝溶液調整 | ○ | ||||||
| mol換算機能 | ○ | ||||||
| 試料（濃度） 調整 |
○ | ||||||
| 点検サポート 機能 |
○ | ||||||
| タイマーCAL | ○ | ||||||
| オートドア | ○ | ||||||
| タッチレスセンサ | ○ | ||||||
| 可動式風防内部プレート | ○ | - | |||||
| イオナイザ | ○ | ||||||
| 使用温湿度範囲 | 5～40℃ 20～85% (※6) | ||||||
| 感度の温度係数 | ±2ppm/℃ (10～30℃) | ||||||
| 皿の大きさ | 約φ91mm | ||||||
| 本体寸法 | 約215(W) × 411(D) × 346(H)mm（電源ユニット含む） | 約215(W) × 367(D) × 346(H)mm | |||||
| 重量 | 約9.7kg | 約8.6kg | |||||
| 表示器 | 有機EL表示器（ドットマトリクス） | ||||||
| 定格電源 | DC12V 1.5A | ||||||
| 入力電源 （ACアダプタ） |
AC100V 480mA 50/60Hz | ||||||
| 入出力端子 | RS-232C(D-Sub9Pプラグ) 、USBホスト(Type A)、 USBデバイス(Type B)、 イオナイザ | ||||||
※1 最小表示0.01 mg機種は内蔵分銅を2つ標準装備
※2 W-AD シリーズ（最小表示0.01 mg機種のみ） の測定条件は、下記のとおりです。
・可動式風防内部プレートは最下端の位置
・皿回り構成は、シールドプレートを使用
※3 USP 41/Ph. Eur. 2.1.7準拠。当社工場にてひょう量の約5 ％の分銅で試験した代表値です。最小計量値は据付環境に影響されるため、実際の使用環境にて測定する必要があります。
※4 微量はかりとり（1 mg）における追加した試料量の90 ％の値を表示するまでの時間。
※5 応答時間は代表値です。
※6 結露しないこと。
分析天びん Wシリーズ
| 形名 | AP225W | AP135W | AP125WD | AP225WD | AP124W | AP224W | AP324W |
|---|---|---|---|---|---|---|---|
| P/N | S321-74000-18 | S321-74000-15 | S321-74000-16 | S321-74000-17 | S321-74000-01 | S321-74000-02 | S321-74000-03 |
| 価格 | ¥862,000 | ¥512,000 | ¥417,000 | ¥486,000 | ¥284,000 | ¥321,000 | ¥358,000 |
| ひょう量 | 220g | 135g | 120g / 52g | 220g / 102g | 120g | 220g | 320g |
| 最小表示 | 0.01mg | 0.1mg / 0.01mg | 0.1mg | ||||
| 感度調整用分銅 | 内蔵 (※1) | ||||||
| 感度調整用 外部分銅範囲 （推奨分銅値） |
95～220.00090g
(200g)
|
45～135.00090g
(100g)
|
45～120.00090g
(100g)
|
95～220.00090g
(200g)
|
45～120.0090g
(100g)
|
95～220.0090g
(200g)
|
95～320.0090g
(300g)
|
| 繰り返し性 （ひょう量負荷時）(※2) |
0.015mg （～20g） 0.03mg （～100g） 0.05mg （～220g） |
0.05mg | 0.1mg / 0.02mg | 0.1mg / 0.05mg | 0.1mg | 0.15mg | |
| 繰り返し性 （低荷重時）(※2※3) |
0.01mg (5g荷重) | 0.1mg (5g荷重) |
0.1mg (10g荷重) |
0.1mg (20g荷重) |
|||
| 最小計量値 (※2※3) | 20mg | 200mg | |||||
| 直線性(※2) | ±0.1mg | ±0.2mg / ±0.05mg | ±0.2mg / ±0.1mg | ±0.2mg | ±0.3mg | ||
| 微量はかりとりにおける表示応答時間 (※4)(※5) | 2秒 | ||||||
| 応答時間 (※5) | 8秒 | 2秒 / 8秒 | 2秒 | ||||
| USBホスト(Type A) | ○ | ||||||
| USBデバイス(TypeB) | ○ | ||||||
| レシピ調合 | ○ | ||||||
| HPLC用緩衝溶液調整 | ○ | ||||||
| mol換算機能 | ○ | ||||||
| 試料（濃度） 調整 |
○ | ||||||
| 点検サポート 機能 |
○ | ||||||
| タイマーCAL | ○ | ||||||
| 風防内部プレート | ○ | ○ （オプション） | |||||
| イオナイザ | ○ （オプション） | ||||||
| 使用温湿度範囲 | 5～40℃ 20～85% (※6) | ||||||
| 感度の温度係数 | ±2ppm/℃ (10～30℃) | ||||||
| 皿の大きさ | 約φ91mm | ||||||
| 本体寸法 | 約213(W) × 411(D) × 345(H)mm （電源ユニット含む） | 約213(W) × 367(D) × 345(H)mm | |||||
| 重量 | 約7.9kg | 約7.0kg | |||||
| 表示器 | 有機EL表示器（ドットマトリクス） | ||||||
| 定格電源 | DC12V 1.0A | ||||||
| 入力電源 （ACアダプタ） |
AC100V 310mA 50/60Hz | ||||||
| 入出力端子 | RS-232C(D-Sub9Pプラグ) 、USBホスト(TypeA)、 USBデバイス(TypeB)、 イオナイザ | ||||||
※1 最小表示0.01 mg機種は内蔵分銅を2つ標準装備。
※2 値は、AP Wシリーズ（最小表示0.01mg機種）に風防内部プレートを設置して試験した結果です。
※3 USP 41/Ph. Eur. 2.1.7準拠。当社工場にてひょう量の約5％の分銅で試験した代表値です。最小計量値は据付環境に影響されるため、実際の使用環境にて測定する必要があります。
※4 微量はかりとり（1 mg）における追加した試料量の90 ％の値を表示するまでの時間。
※5 応答時間は代表値です。
※6 結露しないこと。
分析天びん Xシリーズ、Yシリーズ
| シリーズ名 | Xシリーズ | Yシリーズ | ||||
|---|---|---|---|---|---|---|
| 形名 | AP324X | AP224X | AP124X | AP324Y | AP224Y | AP124Y |
| P/N | S321-74000-06 | S321-74000-05 | S321-74000-04 | S321-74000-09 | S321-74000-08 | S321-74000-07 |
| 価格 | ¥296,000 | ¥246,000 | ¥222,000 | ¥246,000 | ¥222,000 | ¥210,000 |
| ひょう量 | 320g | 220g | 120g | 320g | 220g | 120g |
| 最小表示 | 0.1mg | |||||
| 感度調整用分銅 | 内蔵 | なし | ||||
| 感度調整用外部分銅範囲 （推奨分銅値） |
95～320.0090g
(300g)
|
95～220.0090g
(200g)
|
45～120.0090g
(100g)
|
95～320.0090g
(300g)
|
95～220.0090g
(200g)
|
45～120.0090g
(100g)
|
| 繰返し性（ひょう量負荷時） | 0.15mg | 0.1mg | 0.15mg | 0.1mg | ||
| 繰返し性（低荷重時）(※1) | 0.1mg (20g荷重) | 0.1mg (10g荷重) | 0.1mg (5g荷重) | 0.1mg (20g荷重) | 0.1mg (10g荷重) | 0.1mg (5g荷重) |
| 最小計量値 (※1) | 200mg | |||||
| 直線性 | ±0.3mg | ±0.2mg | ±0.3mg | ±0.2mg | ||
| 微量はかりとりにおける表示応答時間(※2※3) | 約2秒 | |||||
| 応答時間 (※3) | 約2秒 | |||||
| USBホスト(Type A) | － | |||||
| USBデバイス(TypeB) | ○ | |||||
| レシピ調合 | － | |||||
| HPLC用緩衝溶液調整 | － | |||||
| mol換算機能 | ○ | － | ||||
| 試料（濃度）調整 | － | |||||
| 点検サポート機能 | ○ | － | ||||
| タイマーCAL | ○ | － | ||||
| 風防内部プレート | ○ （オプション） | |||||
| イオナイザ | ○ （オプション） | － | ||||
| 使用温湿度範囲 | 5～40℃ 20～85% (※4) | |||||
| 感度の温度係数 | ±2ppm/℃ (10～30℃) | |||||
| 皿の大きさ | φ91mm | |||||
| 本体寸法 | 約213(W) × 367(D) × 345(H)mm | |||||
| 重量 | 約7.0kg | 約6.5kg | ||||
| 表示器 | 有機EL表示器（ドットマトリクス） | |||||
| 定格電源 | DC12V 1.0A | |||||
| 入力電源（ACアダプタ） | AC100V 310mA 50/60Hz | |||||
| 入出力端子 | RS-232C(D-Sub9Pプラグ)、USBデバイス(TypeB)、イオナイザ | RS-232C(D-Sub9Pプラグ)、USBデバイス(TypeB) | ||||
※1 USP 41/Ph. Eur. 2.1.7準拠。当社工場にてひょう量の約5 ％の分銅で試験した代表値です。最小計量値は据付環境に影響されるため、実際の使用環境にて測定する必要があります。
※2 微量はかりとり（1 mg）における追加した試料量の90 ％の値を表示するまでの時間。
※3 応答時間は代表値です。
※4 結露しないこと。
外形寸法図
W-ADシリーズ 外形寸法図

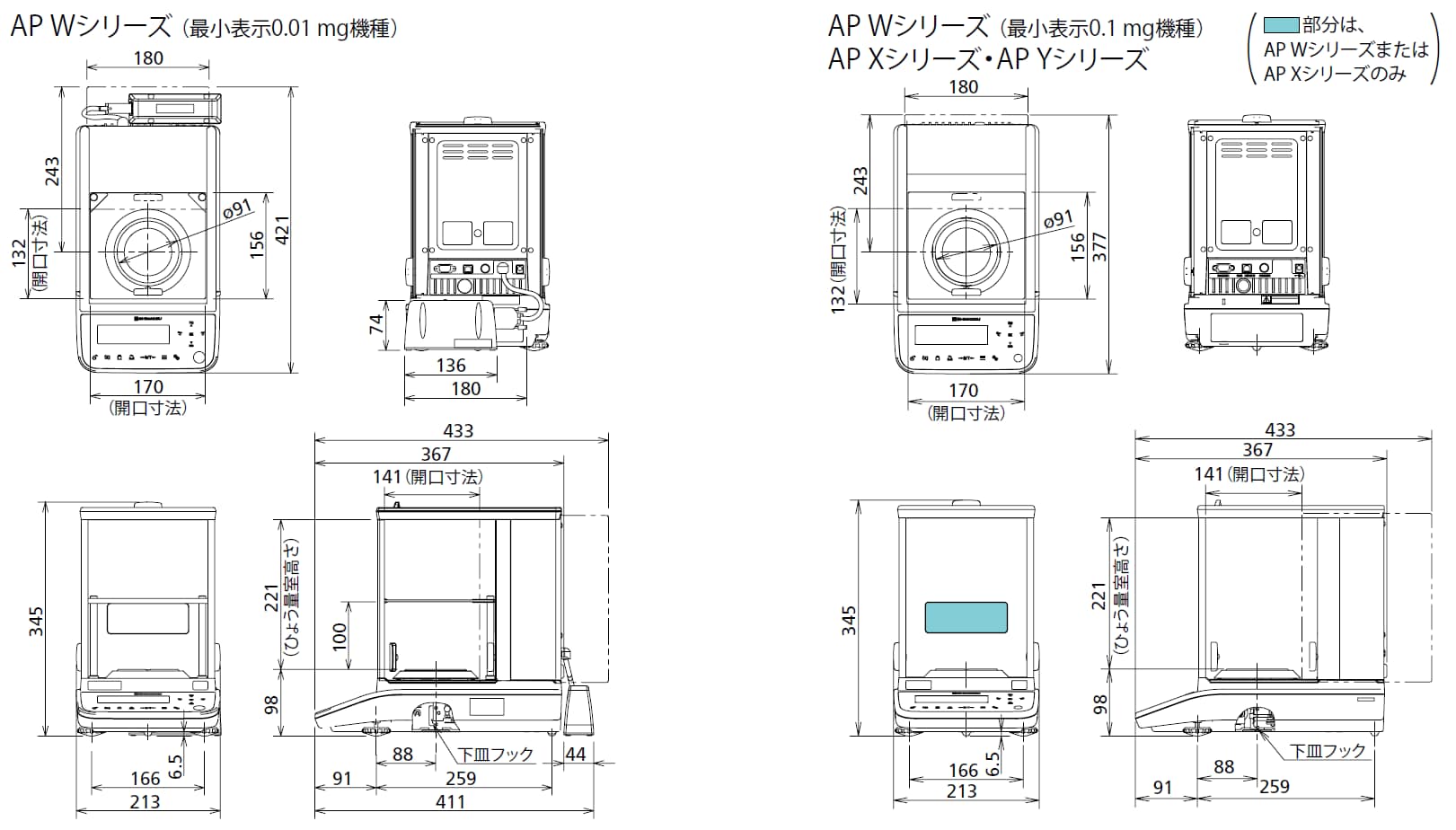

W/X/Yシリーズ 外形寸法図
