高速度ビデオカメラによるCFRPの引張試験の破壊観察

複合材料の開発においては、機能性の検証として静的強度試験だけでなく、能動的な安全性の確保を目的とするため、衝撃強度や破壊の進展過程を把握することが求められるようになってきています。
そこで、高速度ビデオカメラと高速引張衝撃試験機と組み合わせて、CFRP試験片の引張り衝撃破壊の様子を観察しました。

＜CFRPの引張試験の破壊観察例＞
試験片の前方約450mmの位置に高速度ビデオカメラを設置し、引張負荷と同期した撮影開始信号を試験機からカメラに送出する外部トリガ方式で撮影しています。照明には撮影タイミングに同期させたストロボ照明装置を使用しました。

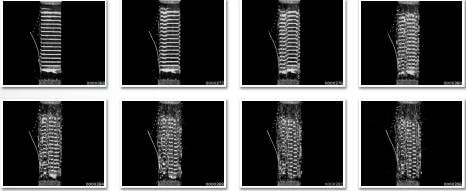

CFRPの引張試験の破壊観察例

画像は連続した8コマであり、コマ間の時間間隔は4マイクロ秒です。このように、高速度ビデオカメラと材料試験機を組合せることにより、材料の物性評価と破壊性状の観察を同時に行うことが可能になり、機能性樹脂単体から複合材料まで幅広く材料開発をサポートできるようになりました。


詳細は、アプリケーションニュース　No.V016 CFRPの引張試験における破断観察　をご参考ください。
こちらでは強度試験や高速引張試験の撮影実験の様子について詳しくご紹介しています。

※こちらでもCFRP材の破壊現象の観察についてご紹介しています。
