MMI TDチューブの交換
事前準備¶
注意
TDチューブを使用するには、TDチューブ専用アダプタへの交換が必要です。詳しくは MMIアダプタの交換 をご覧ください。
はじめに装置をメンテナンス可能な状態（メンテナンスモード）へ移行して下さい。
使用部品¶
No. |
部品名称 |
カテゴリ |
必要個数 |
備考 |
|---|---|---|---|---|
① |
ピンセット |
1 |
||
② |
TDチューブ |
1 |
MMI用部品 |
|
③ |
O-リング MMI用 |
1 |
||
④ |
リムーバルツール |
1 |
||
⑤ |
スプリットレス分析用ガラスインサート |
1 |
モノトラップ用 |
|
⑥ |
モノトラップ |
1 |
GLサイエンスより購入してください |
作業手順¶
手順1¶

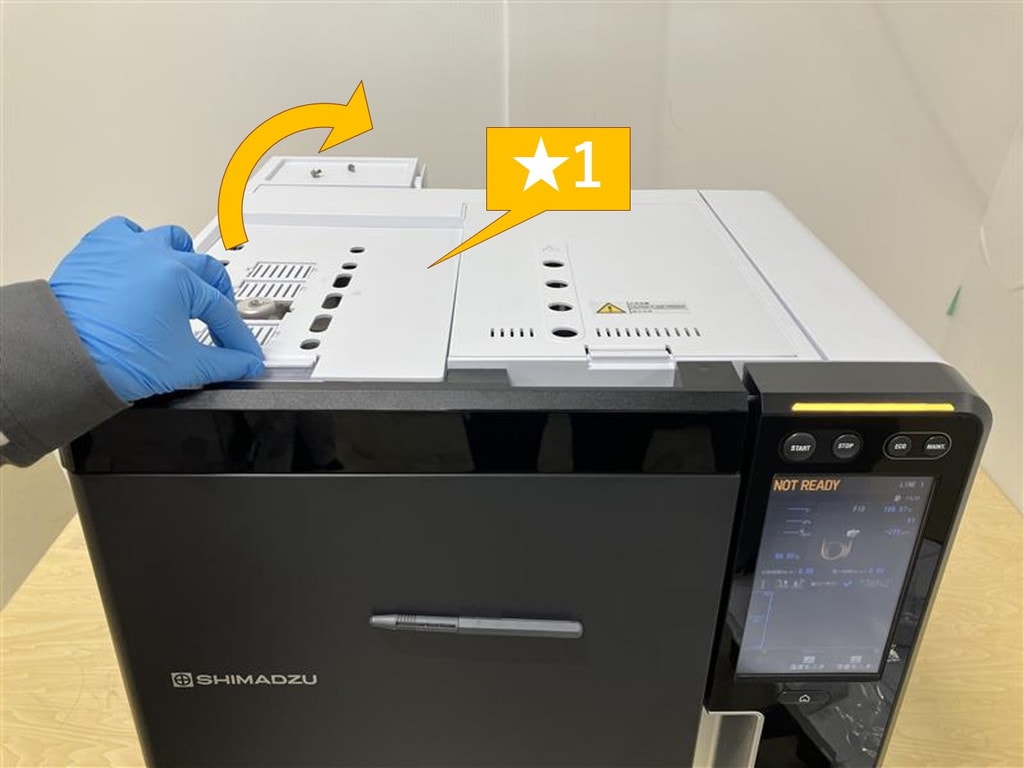

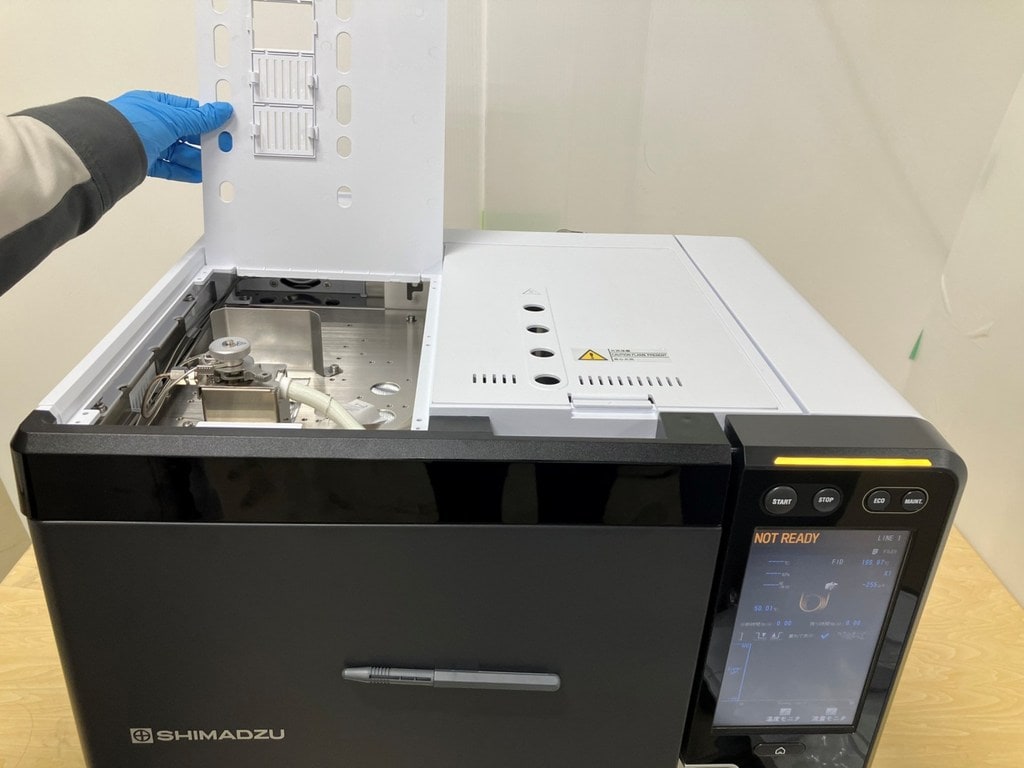

INJカバー（★1）を開けます。
手順2¶

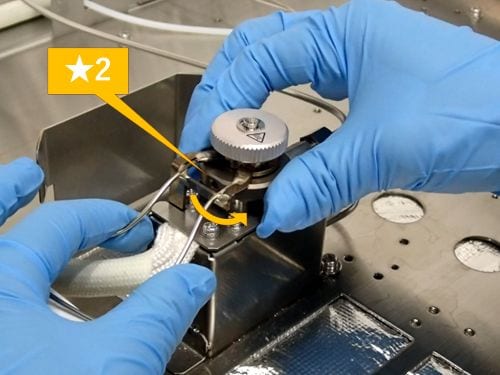

ガラスインサート固定ナット（★2）を取り外します。
手順3¶

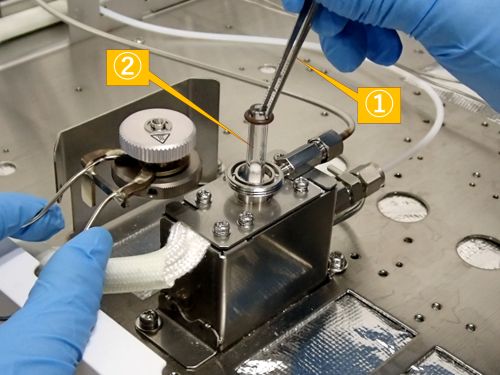

ピンセット（①）でTDチューブ（②）を引き抜きます。
ヒント
リムーバルツール（④）を使用すると簡単に引き抜くことが可能です。
手順4¶

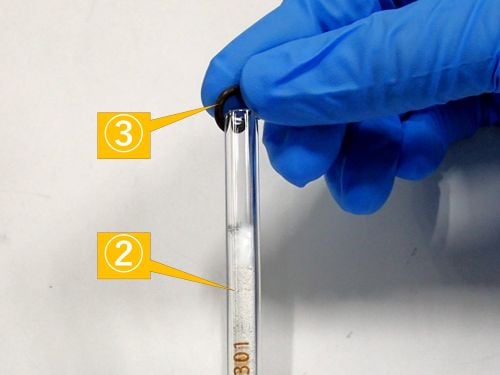

新しいTDチューブ（②）にO-リング（③）を取り付けます。
注意

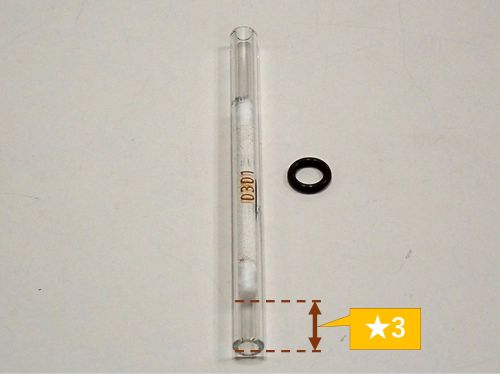

ウールとTDチューブ底面の距離（★3）は12mm以上が適切です。
手順5¶
TDチューブ（②）を注入口に取り付けます。

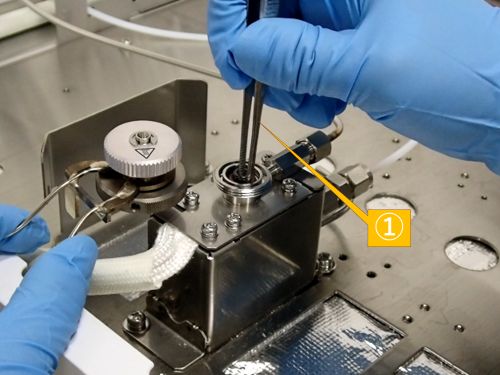

ピンセット（①）で底に当たるまで押し下げます。
ヒント

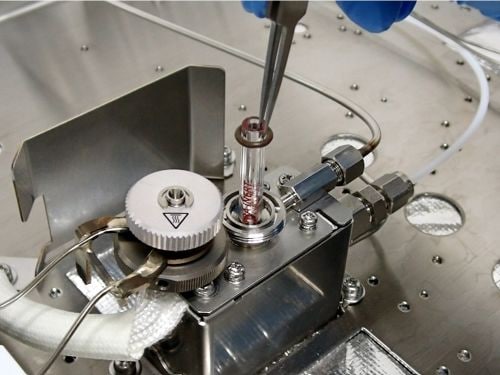

モノトラップ（⑥）を使用する場合は、MMIスプリットレス分析用ガラスインサート（⑤）にモノトラップをピンセットで入れ、ガラスインサートを注入口に取り付けます。
手順6¶

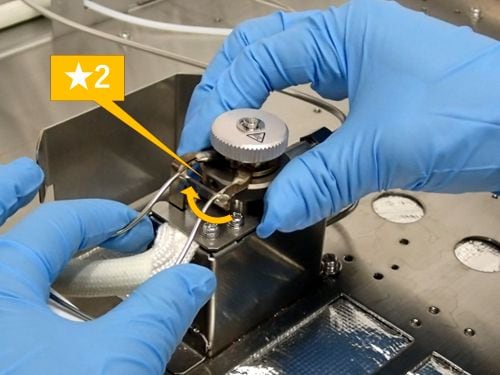

ガラスインサート固定ナット（★2）を取り付けます。
ヒント

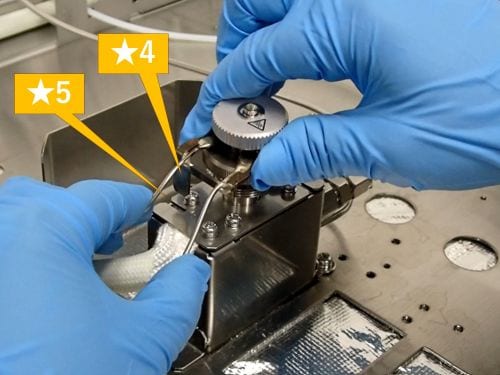

ガラスインサート固定ナットの突起（★4）をMMIカバーの穴（★5）に固定してからナットを回すと締めやすくなります。
手順7¶
INJカバーを閉めます。
手順8¶
該当する装置に従った下記手順に従い、メンテナンスモードから復帰し、消耗品カウンタをリセットします。
ヒント
メンテナンスモードから復帰する際に、漏れチェックの機能をオフにすることをお勧めします。新しく設置されたTDチューブ内のサンプルが漏れチェックによってベントされることを防ぎます。
