MMI アダプタの交換 (グラファイトべスペルフェルール用/グラファイトフェルール用/TD用)
事前準備¶
はじめに装置をメンテナンス可能な状態（メンテナンスモード）へ移行して下さい。
動画¶
使用部品¶
No. |
部品名称 |
カテゴリ |
必要個数 |
備考 |
|---|---|---|---|---|
① |
10×12スパナ |
1 |
||
② |
ピンセット |
1 |
||
③ |

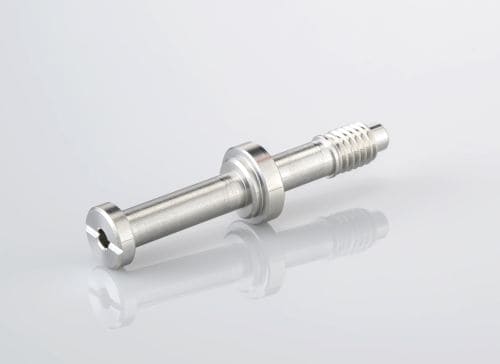

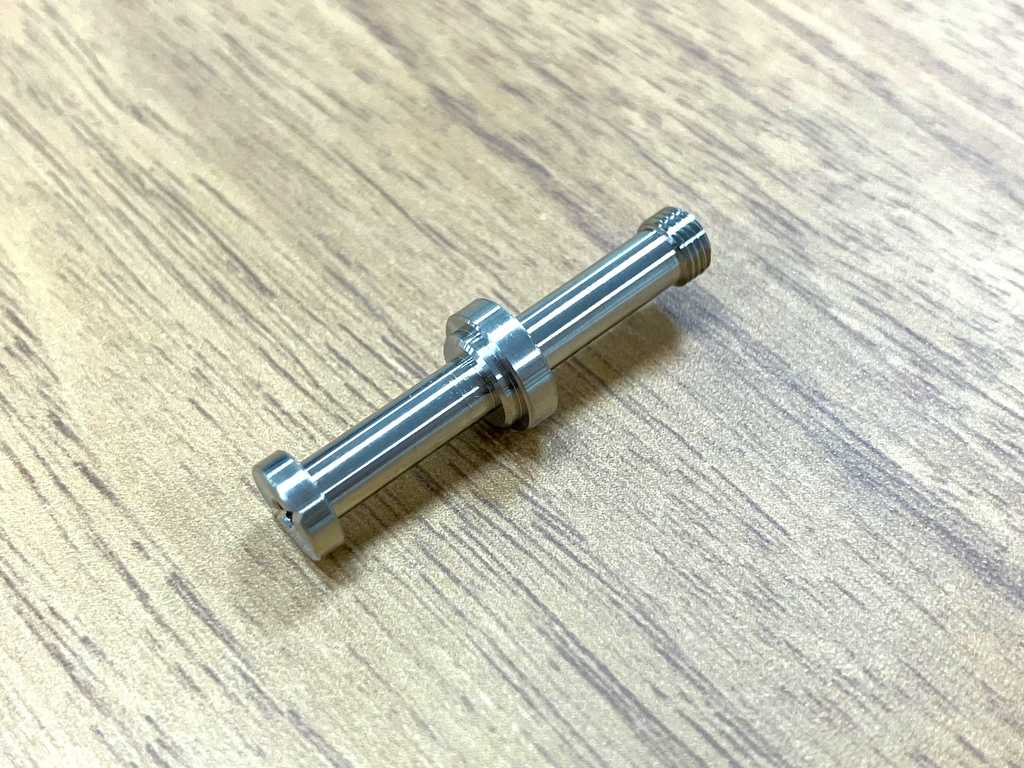

ニップル グラファイトべスペルフェルール用 |
1 |
グラファイトべスペルフェルール使用時に必要です |
|
④ |
金パッキン |
1 |
||
⑤ |

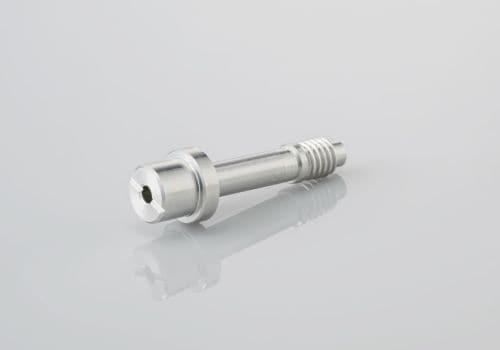

ニップル TD用 |
1 |
TD分析時に必要です |
|
⑥ |
MFナット |
1 |
||
⑦ |
ニップル グラファイトフェルール用 |
1 |
グラファイトフェルール使用時に必要です |
作業手順¶
手順1¶
オーブンドア開閉口に手を入れて手前に引き、カラムオーブンのドアを開けます。
カラムを取り外します。
手順2¶

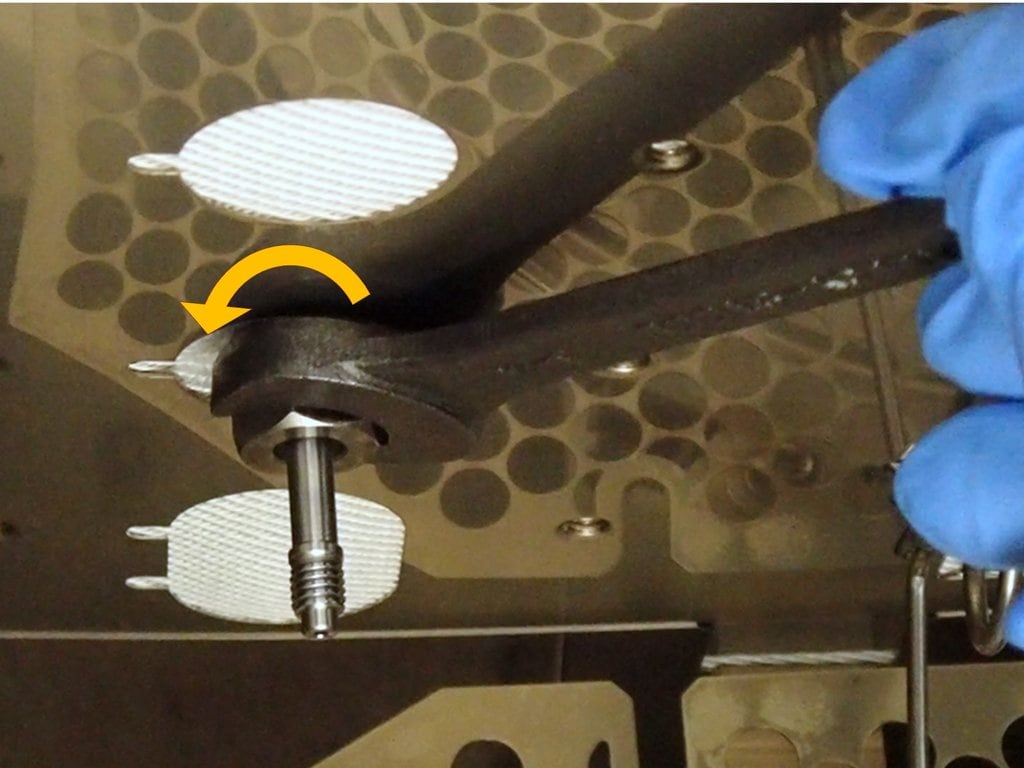

MMIのアダプタ部分のナットを10×12スパナ（①）で取り外します。
注記
MMIの温度が下がっていることを確認してください。
手順3¶

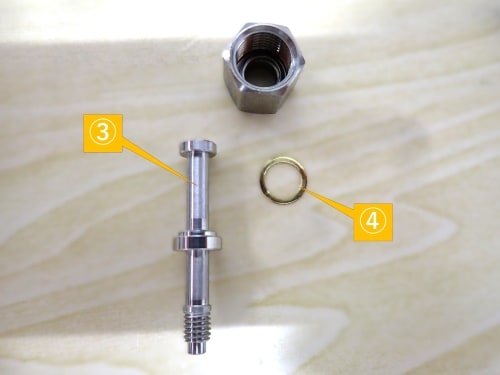

グラファイトべスペルフェルール用からTD用アダプタ交換の場合は、取り外したアダプタのニップル（③）をTD用のニップル（⑤）に交換します。
ヒント
アダプタは用途に合わせて ③グラファイトべスペルフェルール用アダプタ 、 ⑤グラファイトフェルール用アダプタ 、 ⑦TD用アダプタ を使用してください。
手順4¶

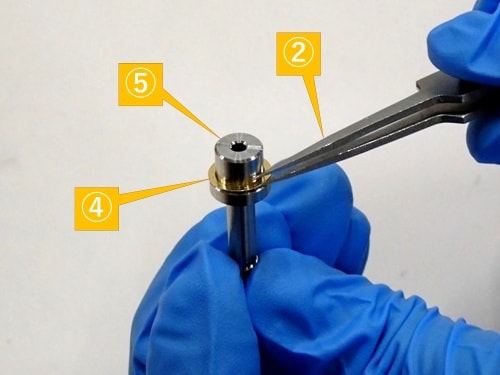

TD用のニップル（⑤）に新品の金パッキン（④）をピンセット（②）で取り付けます。
手順5¶

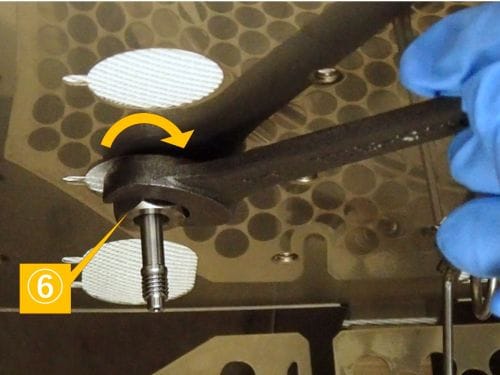

TD用のニップルを新品のナット（⑥）を用いてカラムオーブン内のMMIに10×12スパナ（①）で固定します。
注記
断熱材が天板からはみ出た状態（①）でアダプタを締め付けると、ガス漏れが生じ分析に悪影響を与えます。

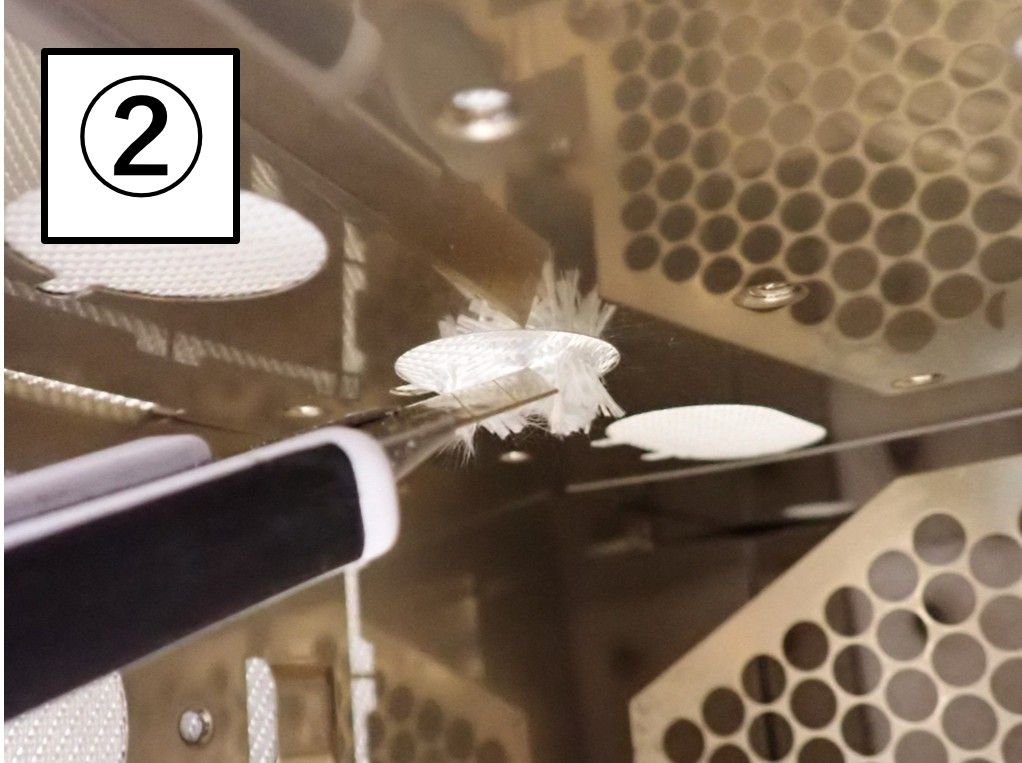

断熱材がはみ出ている場合は、カッター等で切り取るかきれいに中に入れ込み（②）、MFナットとニップルの間に断熱材を挟まないように注意してください。（③）

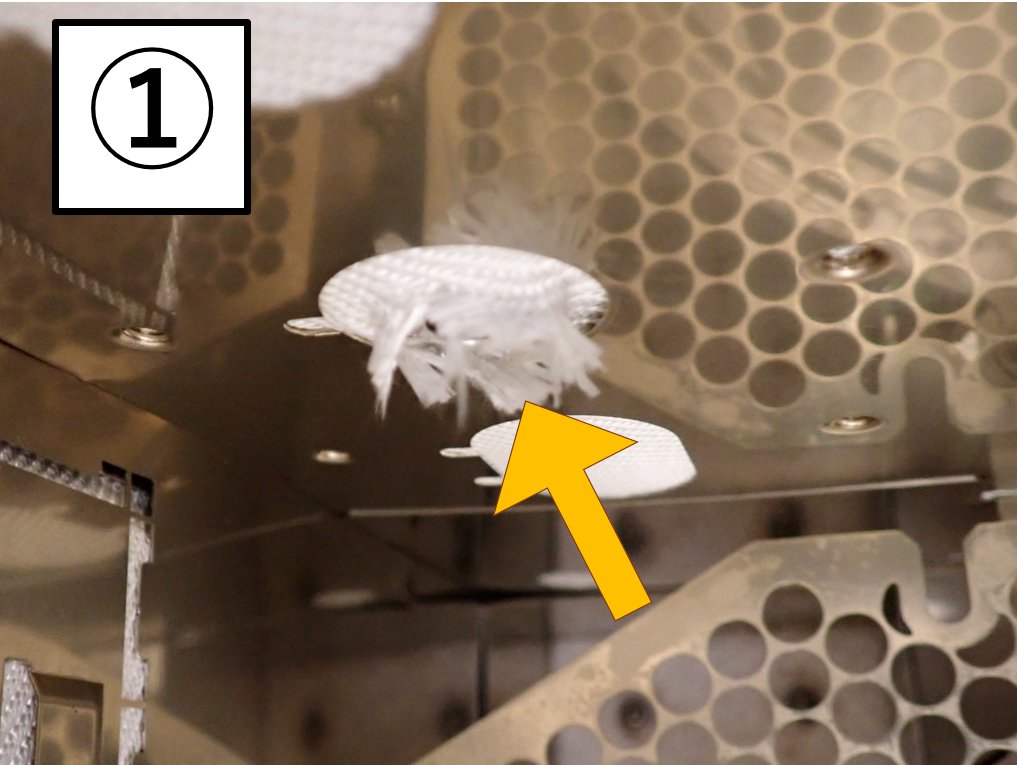

【NG例】

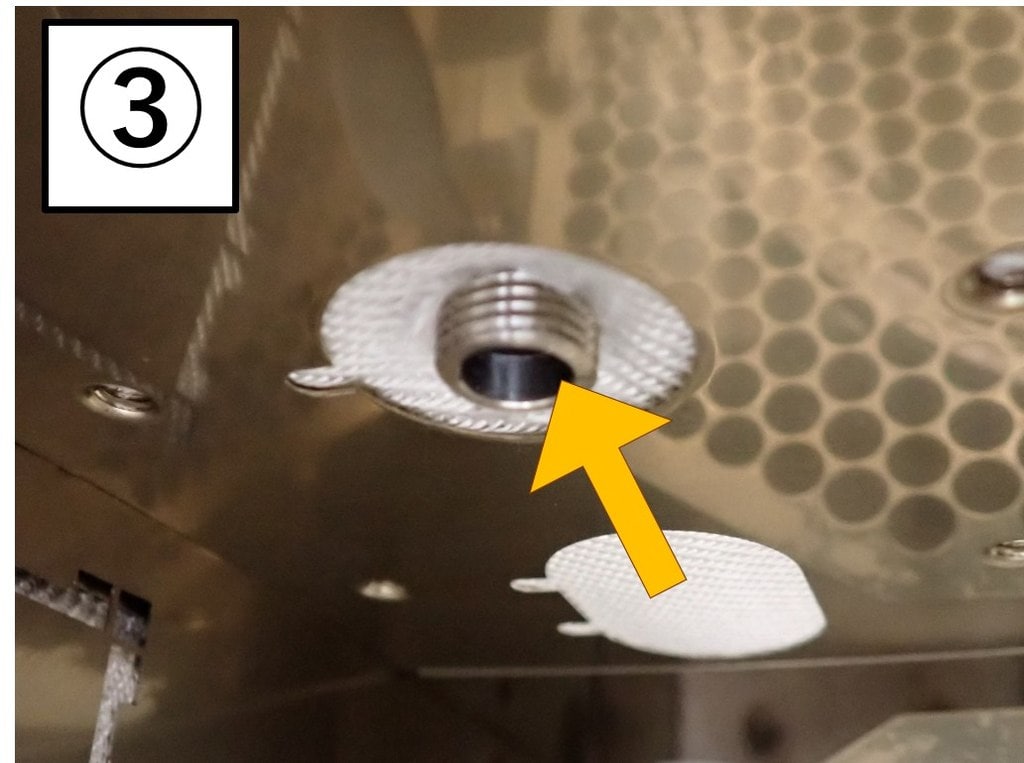

【OK例】
注記
MFナットはスパナで強く締めてください。
手順6¶
カラムの取り付けまたは密栓を行います。
カラムオーブンのドアを閉めます。
手順7¶
該当する装置に従った下記手順に従い、メンテナンスモードから復帰します。
