シリンジの交換
動画(AOCシリンジの取り外し)¶
動画(AOCシリンジの取付)¶
使用部品¶
No. |
部品名称 |
カテゴリ |
必要個数 |
備考 |
---|---|---|---|---|
① |
AOC用マイクロシリンジ |
1 |
||
② |
バレルホルダ(5個入) |
1 |
||
③ |
プランジャホルダ(5個入) |
1 |
作業手順¶
手順1¶

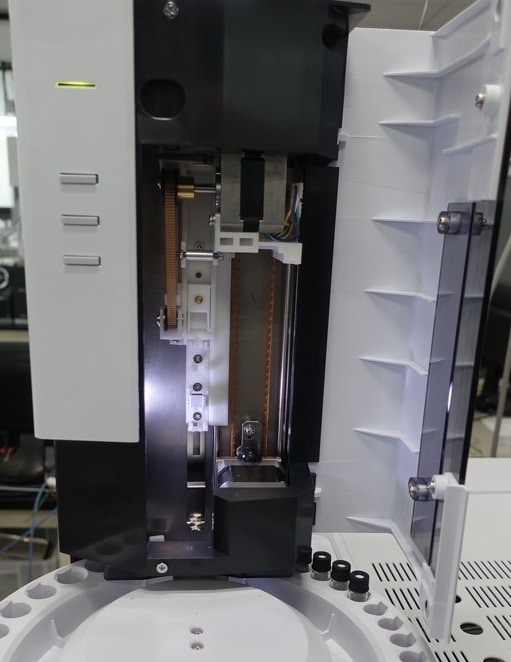

AOCの前扉を開けます。
手順2¶
AOC-20iの場合、[STOP]キーを押します。
AOC-20iのプランジャモーターのホールドが解除されます。
AOC-30iの場合は、ドアを開けると自動的にプランジャモーターのホールドが解除されます。
手順3¶

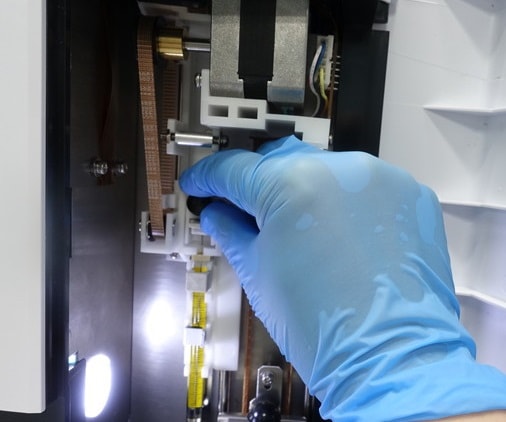

プランジャ固定ローレットネジを緩めます。
手順4¶

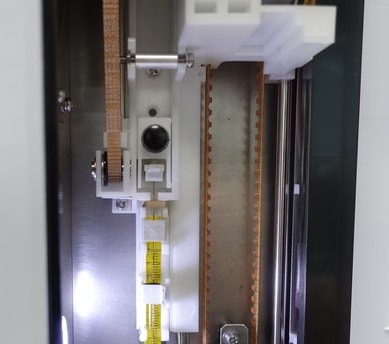

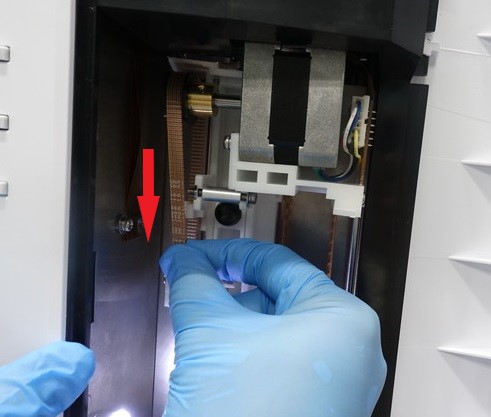

プランジャ駆動ベルトを持って引き下げ、プランジャ固定部を上に引き上げます。
手順5¶

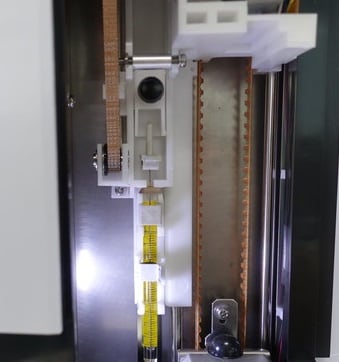

プランジャホルダ上端が駆動部から抜けるまで引き上げた後、プランジャホルダを取り外します。
取り外した部品は清浄なトレイやシートに置いてください。
紛失したり、汚染したりしないように注意してください。
手順6¶

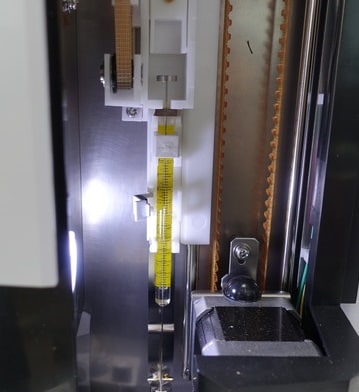

シリンジおさえを外し、脱着用ツマミを持ってシリンジを取り外します。
手順7¶
シリンジのつまりやプランジャの動きを確認します。
必要であれば洗浄または交換します。
シリンジのメンテナンス
を参照してください。
手順8¶

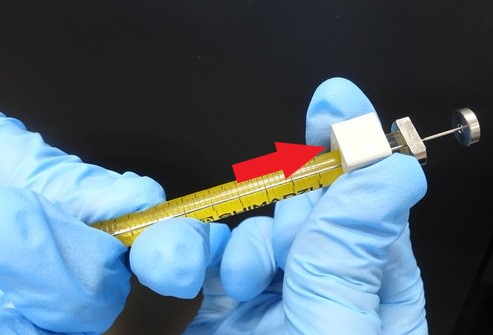

新しいシリンジを取り付けるときは、シリンジに着脱用ツマミを取り付けます。
手順9¶

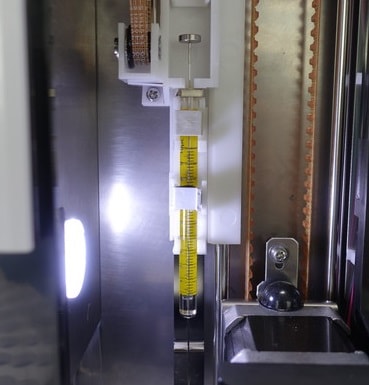

シリンジ駆動部にシリンジをセットし、シリンジおさえで固定します。
手順10¶
プランジャにプランジャホルダをセットします。
プランジャ駆動部を穴がプランジャホルダの凸部に入るところまで引き下げます。
新しいシリンジに交換したときは、プランジャホルダも新品を使用してください。
手順11¶
[RESET]キーを押します。
プランジャ駆動部をホームポジションに移動させます。
手順12¶

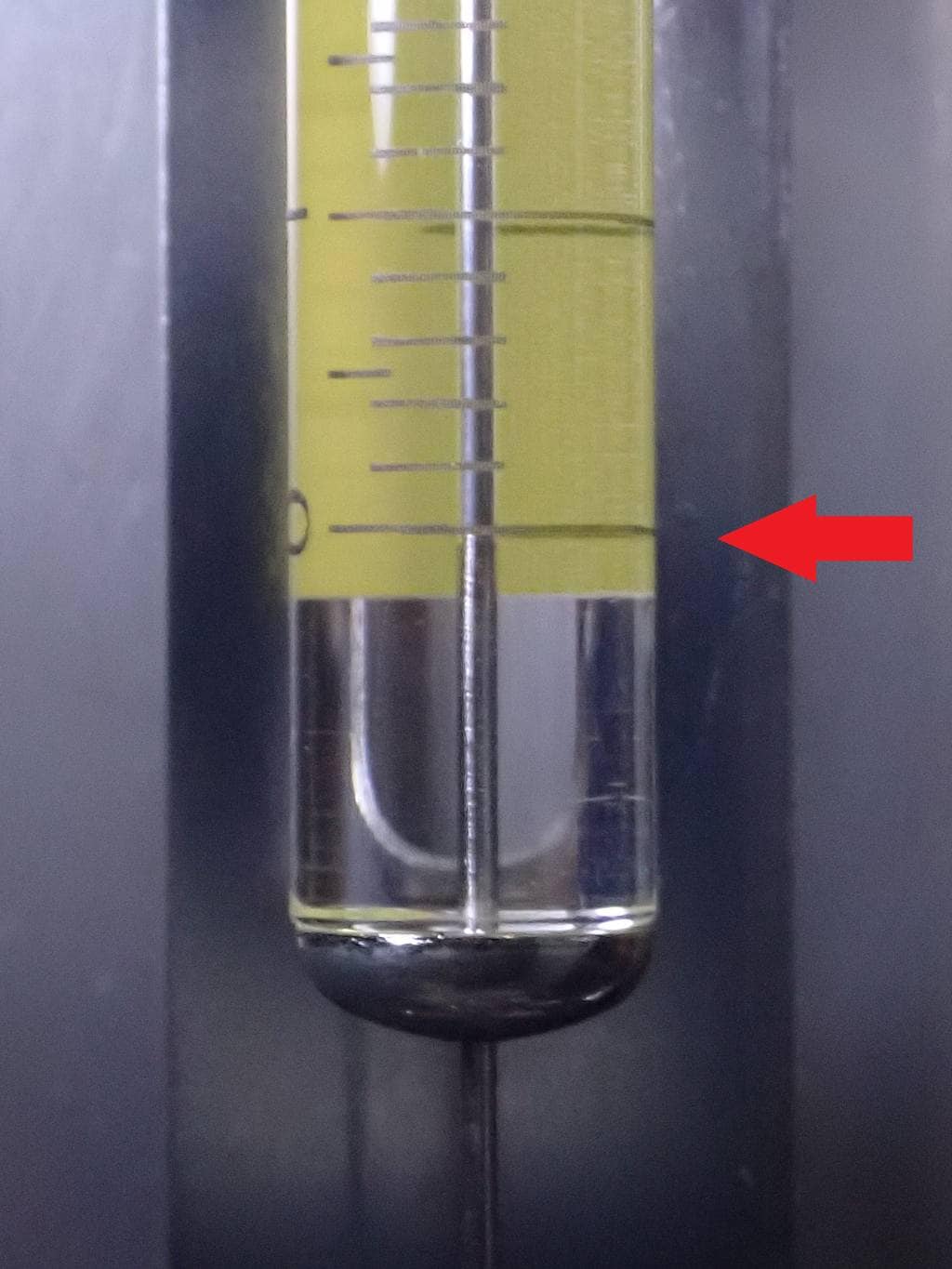

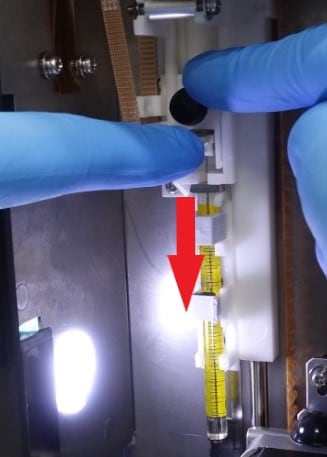

プランジャホルダを軽く下に押し、プランジャ先端が確実にゼロ点にあることを確認した上でプランジャ固定ローレットネジを締め付け固定します。

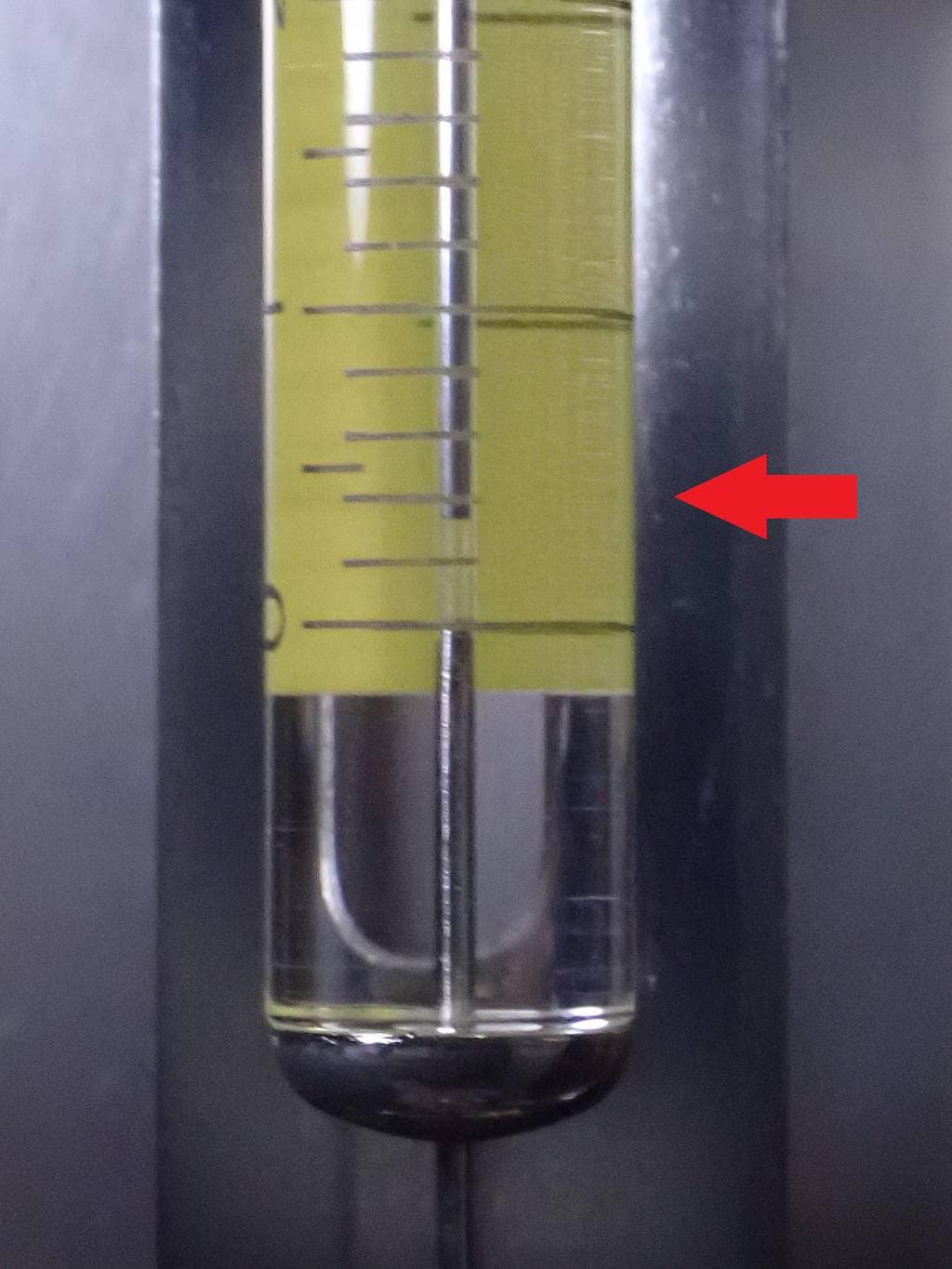

プランジャ先端がゼロ点にあります。 | プランジャ先端がゼロ点になく、浮いています。 |
|
|
手順13¶
AOCの前扉を閉めます。
手順14¶
消耗品カウンタをリセットします。
消耗品リセットの方法は下記を参照してください。
-
装置本体に画面が搭載されている場合(該当機種:GC-2030)
-
装置本体に画面が搭載されていない場合(該当機種:GC-2050)
