オートグラフ AGX-V2 シリーズ - 特長

従来のオートチューニングでは難しかったノイズ・外乱の多い環境下においても高精度な制御を保ちます。
この高度なオートチューニングは「制御モデル」のリアルタイム更新を，フィードバック対象の測定値のみならず，すべての測定値を計算に用いることで成し遂げました。

瞬時の変化を見逃さない

超高速サンプリング機能が，サンプリングレート10 kHz（0.1 ms）に進化しました。今まではとりきれなかった脆性材料破断時の急激かつ微小な変化をとらえることができます。

データーすべてを高精度に同期取得
データーロガーが不要に

外部入力ポートは，最大20 chまで増設可能。アナログ入力ユニットやカウンターユニットを標準オプションから選択でき，より多くのデーターをデーターロガーなしで簡単に収集できます。
ロードセル，伸び計，外部入力ポートを同期させ，全チャンネルを同時にデーターサンプリングを行うことにより，データーの同時性を向上させました。弾性率のように2つ以上の測定値を使って算出されるデーターの正確性と信頼性がさらに向上します。

高剛性･高アライメントを
実現するフレーム設計

ガイドコラム※1を新設計。テーブル面との直角度を維持するサポートリング^※1を搭載することで，フレーム剛性やアライメントの影響を受けやすい，高剛性材料や高脆性材料での測定再現性が向上し，安定した試験が可能になりました。

音声による新たな操作性

オペレーターの声にAGX-V2 が応えます。オペレーターが話すキーフレーズに反応して，AGX-V2 が動作します。「試験開始」，「リターン」などの頻度の多いボタン操作からオペレーターを開放します。^※2

飛散した破片をブロック

高い透明度と耐衝撃性を有するポリカーボネート製の飛散防止カバーを試験空間の前面と背面に標準装備。試験片破断時の飛散を抑えます。
インターロック機能付きで，飛散防止カバーを閉じないと試験運転やリターン運転ができず，事故リスクを低減させます。
※オプション部品により，ジョグ運転も含めた全動作を禁止にすることもできます。

治具の衝突を未然に防ぐ

インテリジェントクロスヘッドは，常に現在位置を認識しています。誤操作により治具どうしが近づきすぎたときは，衝突に対する警告を発し，クロスヘッドを自動的に停止させます。

接触を検知し，瞬時に緊急停止

試験治具の位置調整や試験片取り付け時など，飛散防止カバーを開けた状態でクロスヘッドを動作させるときも，状況監視を怠りません。治具や手指の接触などによる試験力変化をとらえたとき，クロスヘッドを緊急停止します。

オーバーロード検出機能

ロードセル容量を超えた試験力を検知すると，クロスヘッドが自動停止します。ジョグ運転時や試験運転時の過負荷からロードセル破損のリスクを低減します。（破損の可能性を完全に排除するものではありません）

つまむ・位置を決める・はなす

クロスヘッドの動作範囲を制限するストロークリミットスイッチは，クロスヘッドや治具の衝突を未然に防ぎます。スイッチ内のバネ機構により，手を離した位置で確実に固定されるため，締め忘れなど，作業ミスによる設定不良を防ぎます。

装置による自己診断機能

センサーアンプの校正情報，試験機の運転状態，電源電圧，通信状態などを常時監視。異常時には即座に通知します。また，装置の使用時間や使用回数を確認し，規定値に到達するとお知らせする機能を搭載しています。メンテナンス時期の把握に役立ち，ダウンタイムの低減に貢献します。
（ロードセルや伸び計など経年変化による測定値のずれを検出するものではありません。フィールドエンジニアによる定期的な保守，点検をお勧めします。）

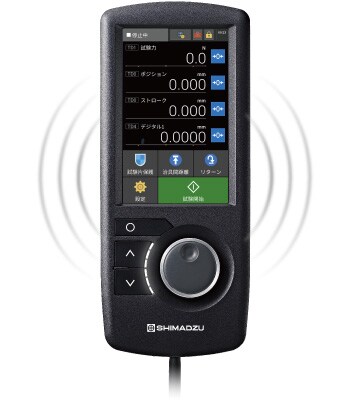

オペレーションコントローラー

大型カラー液晶タッチパネルを搭載し，測定値だけでなくグラフもリアルタイムに表示。試験開始，ストップ，リターン，非常停止をダイレクトに操作できるボタンが付いており，迷わず，素早く操作できます。

スタンドアローン試験機能

PCを使わず，オペレーションコントローラーのみで試験できます。

• タッチパネルにより，引張り，圧縮，曲げの試験条件をダイレクトに設定できます。
• 測定結果は、USBメモリーに保存されます。
  （USBメモリーは、別途ご準備ください。）

画面キャプチャー
グラフを表示したタッチパネル画面を画像ファイルとして保存します。

リアルタイムデータサンプリング
ストローク，試験力(応力)および装備されているセンサー1chのリアルタイムデータを保存します。
（データサンプリング100 Hz，最大30分間まで。）
