Xslicer™ SMX™-6010 - 仕様

マイクロフォーカスX線検査装置

仕様

Specifications 仕様

型名

Xslicer SMX-6010

空間分解能

1 µm(JIMAチャートを分解)

搭載可能サイズ

470 mm × 420 mm × 100 mm 最大5 kg

透視検査ストローク

X:460 mm Y:410 mm Z:100 mm 回転±180° 傾動:60°

CT撮影範囲

X:350 mm Y:350 mm

ラミノ角(CT撮影角度)

45°または60°

X線出力

最大管電圧160 kV 最大管電流100 µA 定格出力16 W

検出器

フラットパネル検出器

透視視野(カーボン板上)

(縦)0.75 mm ×(横)1.3 mm~(縦)21 mm ×(横)38 mm

CT視野(カーボン板上)

mm ~ 30 mm(ラミノ角45°時)/ 3 mm ~ 14 mm(ラミノ角60°時)

所要電源

AC200 V±10 % 1.5 kVA(接地抵抗100 Ω以下)

質量

約2450 kg

環境条件(運転時)

周囲温度:15 ℃~ 30 ℃ 周囲湿度:35 % ~ 80 %(結露がないこと)

外部漏えい線量

1 µSv/h以下

さらに見る
閉じる

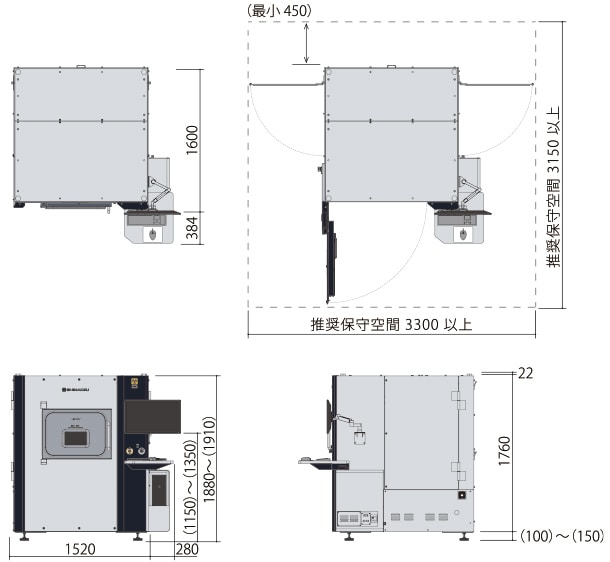

 Size 配置・寸法図 (単位:mm)

Size 配置・寸法図

ソフトウェアオプション

VGStudio 3次元画像処理ソフトウェア

VGStudio
3次元画像処理ソフトウェア

X線CTで撮影した断面画像をボリュームレンダリング(VR)により3次元的に表示するソフトウェアです。基本的なアニメーション作成と簡単な計測機能を備えています。

SMXは,株式会社島津製作所の商標です。
VGStudioは,Volume Graphics Gmbhの商標です。
