セル, 試料室
セル

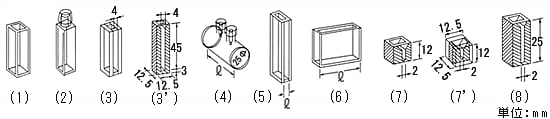

液体試料を入れて測定に用いる試料セルには,図に示すように10種類の形状があります。標準的に用いるのは光路長10mmの角型セルですが,試料の吸収が小さい時には光路長の長いもの,吸収が大きい時には光路長の短いものを用います。 吸収強度(吸光度)と光路長の間には次の関係がありますので,これにより光路長を決めることができます。
吸光度A=E・C・ℓ
E:吸光係数,
C:試料の濃度,
ℓ:光路長
また,密栓付きセルは揮発性の液体測定に,ミクロセルは試料量が少ない時に使用します。 試料セルには材質により次の3種類があり,測定できる波長範囲が決まっています。
石英(Sセル):190~2500nm,
ガラス(Gセル):320~2500nm,
石英(IRセル):220~3200nm
名称 | 番号 | |
角型セル | 光路長 10mm | 1 |
光路長 20mm | 6 | |
光路長 50mm | 6 | |
光路長 100mm | 6 | |
密栓付きセル | 光路長 10mm | 2 |
セミミクロセル | 光路長 10mm | 3 |
セミミクロブラックセル | 光路長 10mm | 3' |
ミクロブラックセル | 光路長 10mm | 8 |
超ミクロブラックセル | 光路長 10mm | 7 |
光路長 5mm | 7' | |
円筒セル | 光路長 10mm | 4 |
光路長 20mm | ||
光路長 50mm | ||
光路長 100mm | ||
短光路長セル | 光路長 1mm | 5 |
光路長 2mm | ||
光路長 5mm |
試料室
6連装マルチセル試料室
試料側に最大6個までの10mm角セルを同時に装着できるセルポジショナです。温調機能はありません。
UV-1280/1800/1850/1900/2450/2550/2600/2700/3600/1900i/2600i/2700i/3600i用
*) セルは含まれておりません。別途ご購入ください。
試料室ユニット
UVminiシリーズ,UV-1280で,ミクロセル,ミクロフローセル,角形長吸収セル,円筒セル,フィルムホルダ,恒温セルなどを使用する場合,この試料室ユニットが必要です。 標準のセルホルダを取り外し,試料室ユニットと取り替えます。
■UVminiシリーズ,UV-1280用
