オートグラフ™ AGS™-V シリーズ - 特長

卓上型精密万能試験機

操作者にやさしさと安全性を

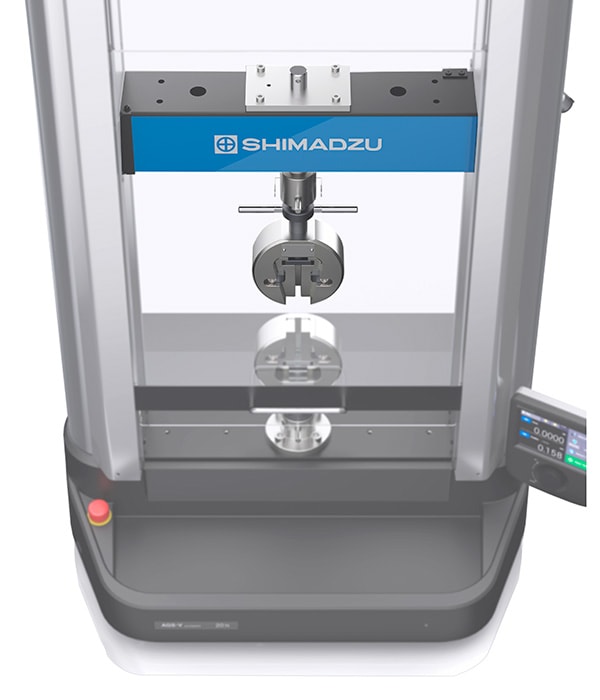

飛散防止カバー

  • 飛散した破片をブロック

    試験空間前面に飛散防止カバーを標準装備。
    高い耐衝撃性能を有するポリカーボネート製で、破断した試験片をブロックし、操作者を守ります。

    インターロックで不意の動作を防止

    インターロック機能付きで、飛散防止カバーを閉じないと試験運転やリターン運転ができず、事故のリスクを低減させます。

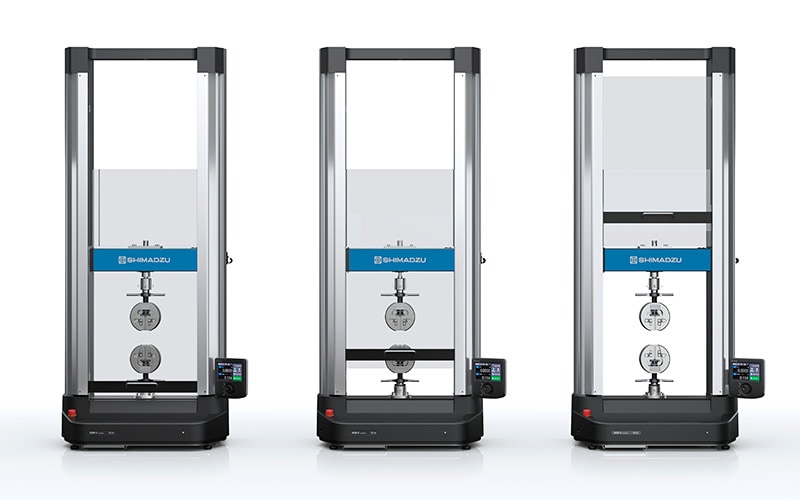

    フリーストップの上下昇降式カバー

    上下昇降式カバーは止めたい位置に自在に止まるフリーストップ機能付きです。

  • 飛散防止カバー





インテリジェントクロスヘッド

  • 治具の衝突を未然に防ぐ

    インテリジェントクロスヘッドは、常に現在位置を認識しています。誤操作により治具どうしが近づきすぎたときは、衝突に対する警告を発し、クロスヘッドを自動的に停止させます。

    接触を検知し、瞬時に緊急停止

    試験治具の位置調整や試験片取り付け時など、飛散防止カバーを開けた状態でクロスヘッドを動作させるときも、状況監視を怠りません。治具や手指の接触などによる試験力変化をとらえたとき、クロスヘッドを緊急停止します。

    オーバーロード検出機能

    ロードセル容量を超えた試験力を検知すると、クロスヘッドが自動停止します。ジョグ運転時や試験運転時の過負荷からロードセル破損のリスクを低減します。(破損の可能性を完全に排除するものではありません)

  • インテリジェントクロスヘッド





  • ストロークリミットスイッチ

    押す・位置を決める・はなす

    クロスヘッドの動作範囲を制限するストロークリミットスイッチは、クロスヘッドや治具の衝突を未然に防ぎます。スイッチ内のバネ機構により、手をはなした位置で確実に固定されるため、固定し忘れなど、操作ミスによる設定不良を防ぎます。

  • ストロークリミットスイッチ





使いやすさと効率性追求で生産性アップ

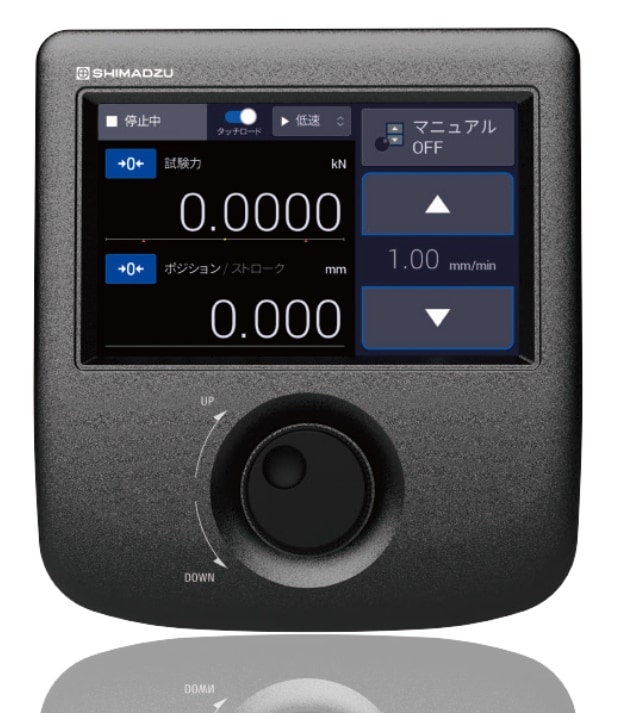

オペレーションコントローラー

  • オペレーションコントローラー
  • 使いやすさを追求したインターフェイス

    カラー液晶タッチパネルを搭載し、シーンに合わせて最適なボタンや情報が表示されます。試験前の治具間距離調整や、試験中の測定値の確認など多彩な操作と情報表示が実現できます。

    装置による自己診断機能

    センサーアンプの校正情報、試験機の運転状態、電源電圧、通信状態などを常時監視。異常時には即座に通知します。また、装置の使用時間や使用回数を確認し、規定値に到達するとお知らせする機能を搭載しています。メンテナンス時期の把握に役立ち、ダウンタイムの低減に貢献します。





選べる表示

試験中の測定値表示内容をオペレーターの見やすい形式を選択できます。測定値を2 行表示にすれば、試験中に少し離れた場所でも計測値を目視で確認できます。

  • 選べる表示
  • 選べる表示
  • 選べる表示

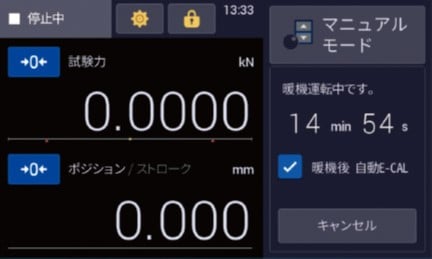

試験力電気校正機能自動化

試験力電気校正機能自動化

試験機起動時に必ず行う試験力電気校正を自動で実施します。煩わしい操作もなく、操作忘れも防ぐことができます。





スタンドアローン試験機能

PCを使わず、オペレーションコントローラーのみで試験できます。
・タッチパネルにより、引張、圧縮、曲げの試験条件をダイレクトに設定できます。
・測定結果は、USBメモリーに保存されます。
※USBメモリーは、別途ご準備ください。

  • 音声で操作をサポート ※消音可能

    クロスヘッド動作前に音声案内が流れ、オペレーターの誤操作を未然に防ぎます。

    環境に合わせて選べる操作音 ※消音可能

    オートグラフ専用の操作音をデザイン。「操作を快適にする心地よいサウンド」と「騒音下でも聞き取りやすいサウンド」を選択できます。

  • 音声で操作をサポート

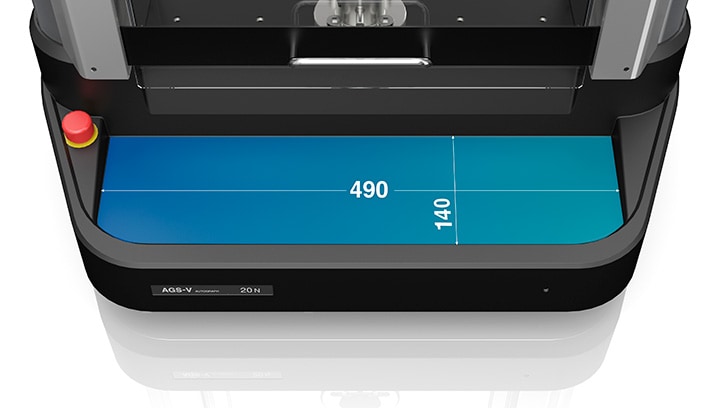

マルチテーブル

試験で使用する工具や試験片を置けるマルチテーブルを使用すれば、必要最小限の動きで試験を効率的に行えます。

マルチテーブル





充実のスペックで新時代の試験品質を

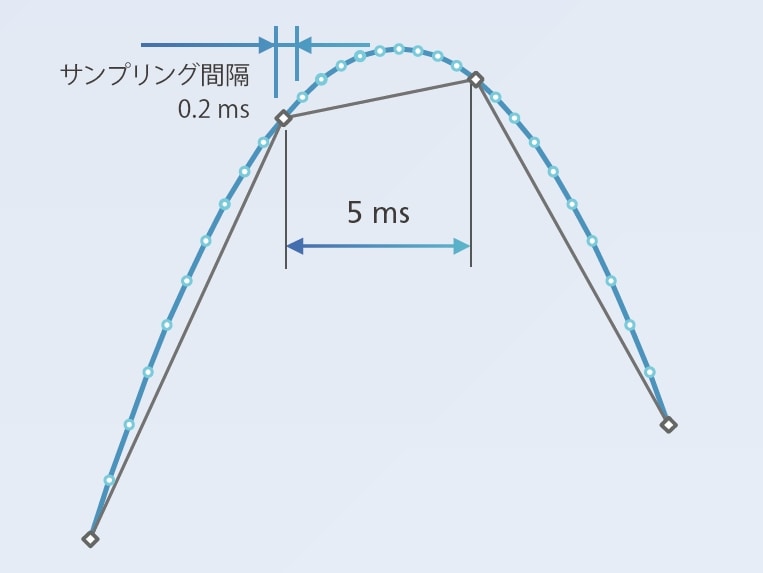

  • 高速データサンプリング5 kHz

    高速サンプリング機能が、従来機1 msから0.2 msへ進化しました。今まではとらえきれなかった急激かつ微小な変化をとらえることができます。

  • 高速データサンプリング5 kHz





  • 広い試験速度範囲と高速クロスヘッドリターン

    試験速度範囲0.0005~1500 mm/minとより多くの試験条件での試験が可能になりました。またクロスヘッドリターン速度が1650 mm/minと高速化したことで、お客様の試験タクトタイム短縮に貢献します。

  • 試験力精度保証範囲1/1000

    試験力精度保証範囲を1/1000まで拡大し、データ信頼区間が広がりました。試験力立ち上がり部分も安心して解析できます。これまで試験力に合わせて複数のロードセルを交換していた試験が少ないロードセルで対応できるようになり、交換作業のわずらわしさから解放されます。

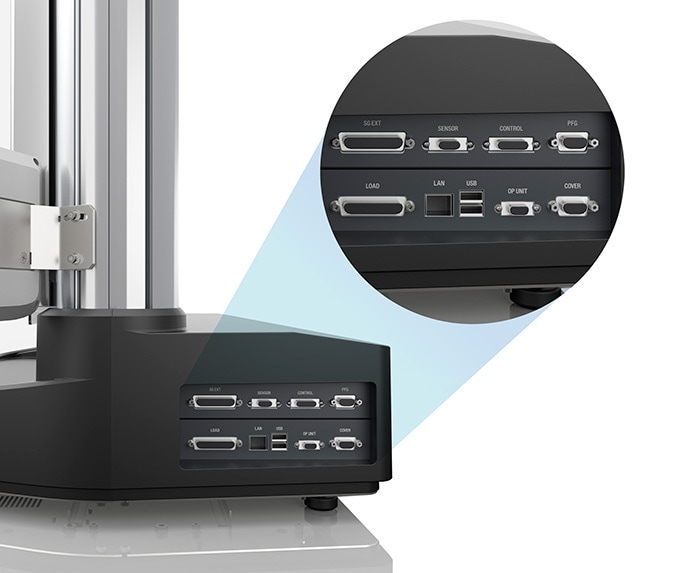

  • さまざまな計測を可能にする拡張性

    オプショナルボードを追加することで、当社ストレーンゲージ式伸び計での測定が可能です。また、アナログ信号、デジタル信号も入力でき、さまざまな計測が可能になります。

  • さまざまな計測を可能にする拡張性

    オプショナルボード
