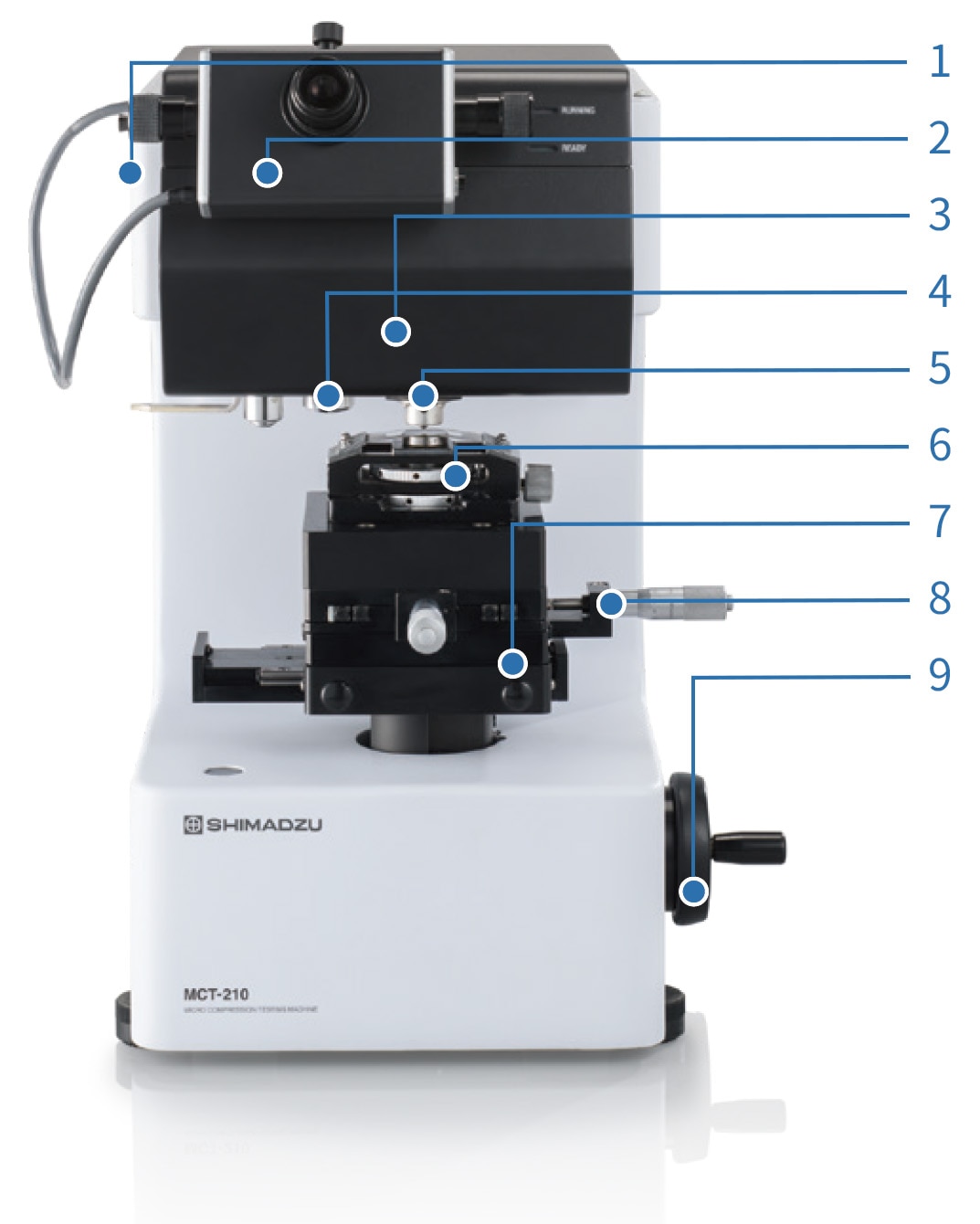

MCT™シリーズ - 特長

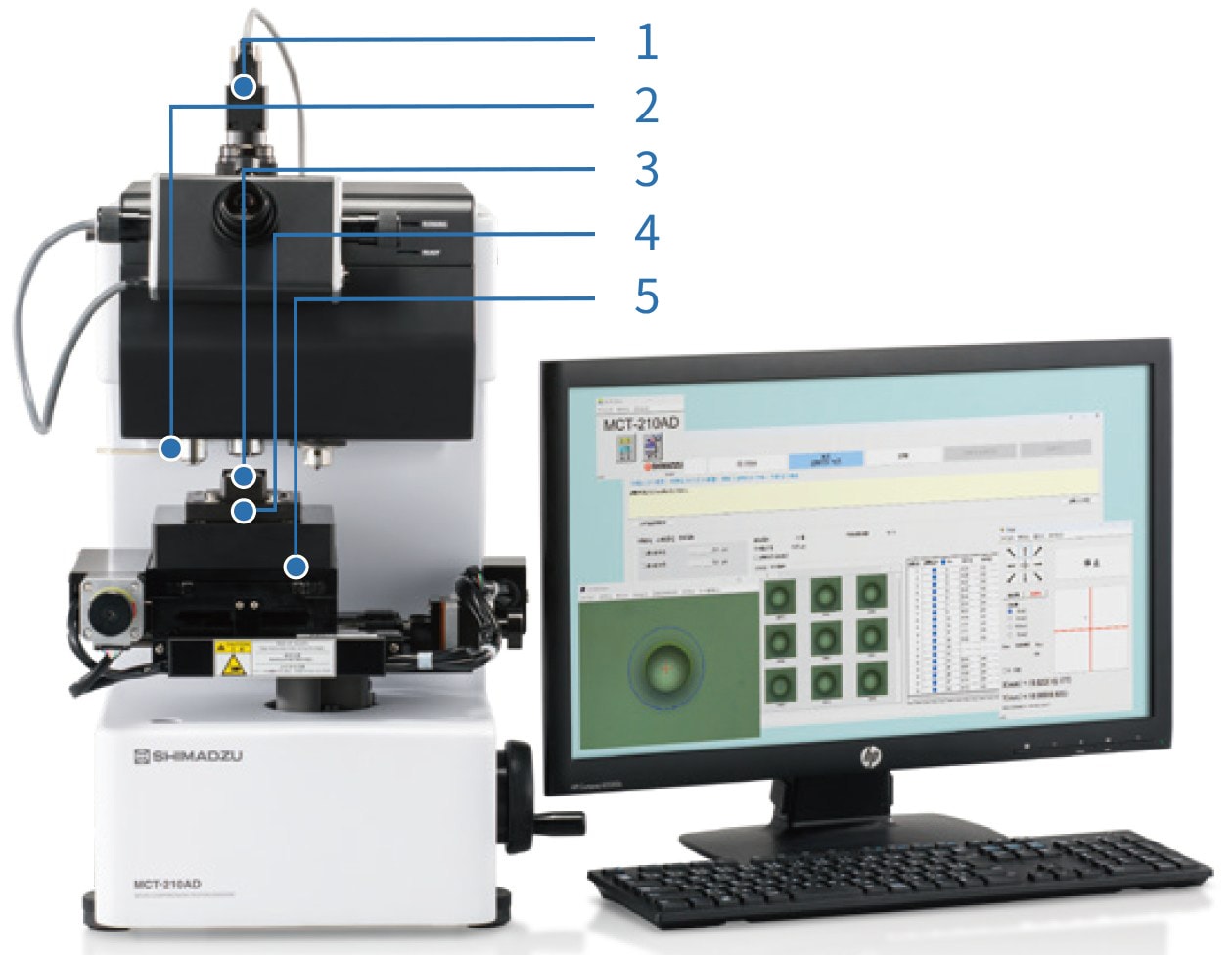

1. 負荷装置

• ワイドな荷重レンジ
  微小材料を圧縮するために、最大試験力4903 mNと1961 mNの2タイプを用意しています。
• 高精度で測定
  規定試験力あるいは表示試験力の±1%のいずれか大きい方の試験力精度で測定が可能です。

2. 光学ヘッド（測微装置）

• 試料の大きさ測定機能が標準装備
  上方向から見た試料画像を2本の指標ではさむことにより、幾何平均径、長さを測定することができます。測定した大きさはPC上に表示され、この長さから強度を演算・表示することができます。

3. 圧縮変位測定器

• 微小な圧縮変位を測定
  微小材料の圧縮特性を評価するために分解能0.001 μmで最大100 μmまでの測定範囲タイプと、分解能0.0001 μmで最大10 μmまでの測定範囲タイプを用意しています。

4. 対物レンズ

5. 圧子

6. 下部加圧板ホルダー

7. スライドステージ

8. X - Y ステージ

9. 昇降ハンドル

1. 測長キット（ カラー）

• PC画面上画像の測長・保存
  上方向からみた粒子画像をPC上に表示でき、

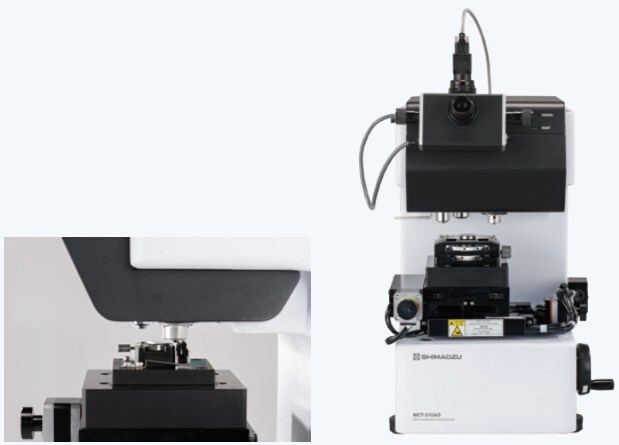

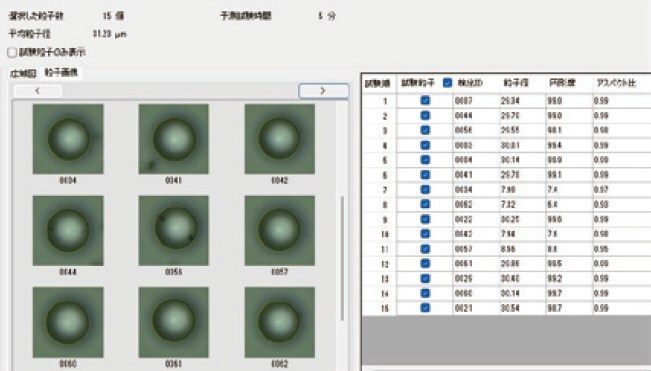

  広域スキャンにより最大10 mm×10 mmの範囲から粒子検出、検出した粒子径の測長が可能です。測長時と、試験終了後の粒子画像のデジタルデータ保存ができます。

2. 対物レンズ

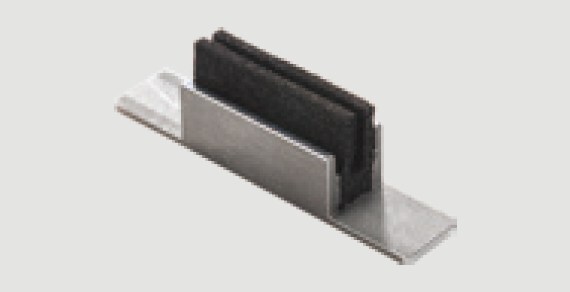

3. クリーナー

圧縮試験後に、圧子を自動清掃します。

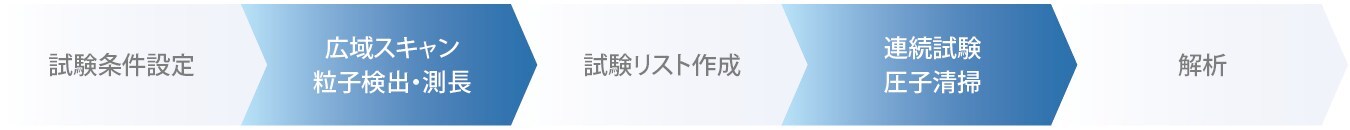

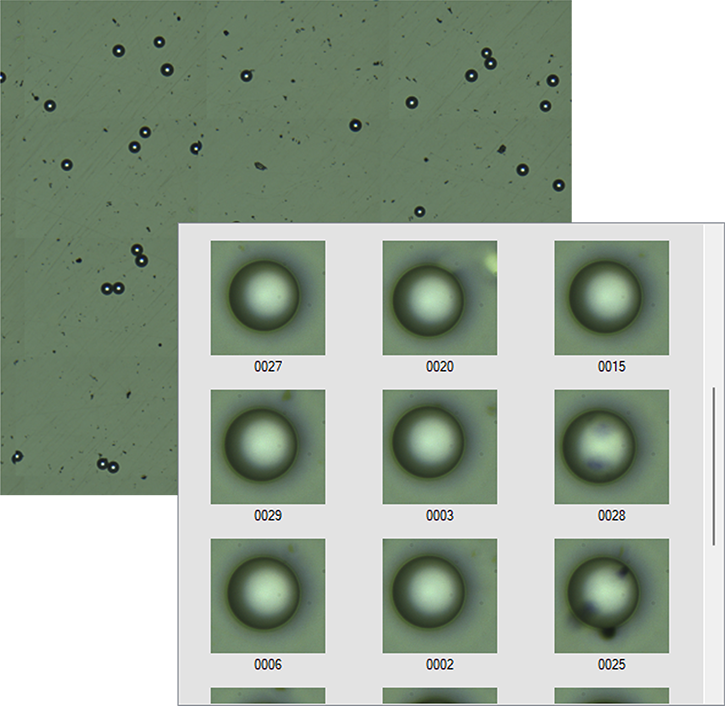

広域スキャンから自動粒子検出、さらに高倍率画像から自動測長し、最大100点の連続試験を行います。

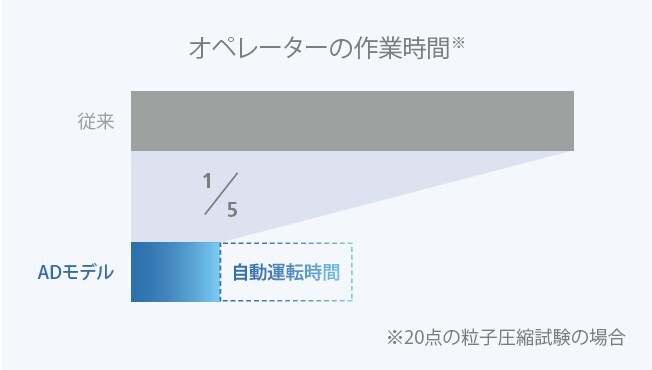

装置の自動運転により、オペレーターの作業時間を約20%に短縮します。測定点数が多いほど、大きな省力化が期待されます。

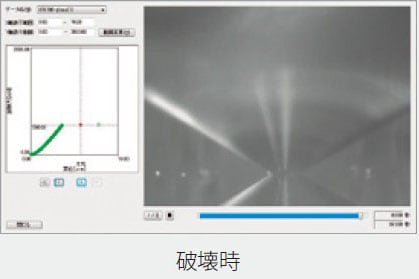

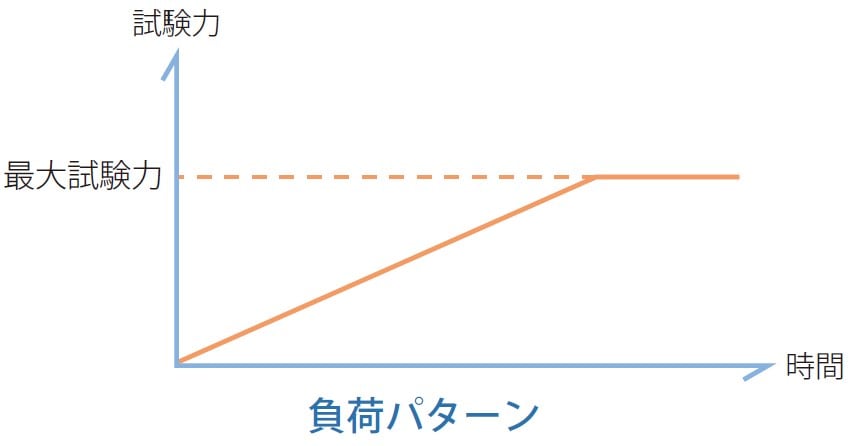

この試験は、試料形状として粒子あるいは繊維を選択した場合、設定試験力まで負荷を与え、試料が破壊（圧裂）した場合は圧壊強度を、破壊しなかった場合は指定された変形時での強度を求める試験です。
また、試料形状としてその他を選択した場合は、設定試験力まで負荷を与え、試験を終了します。

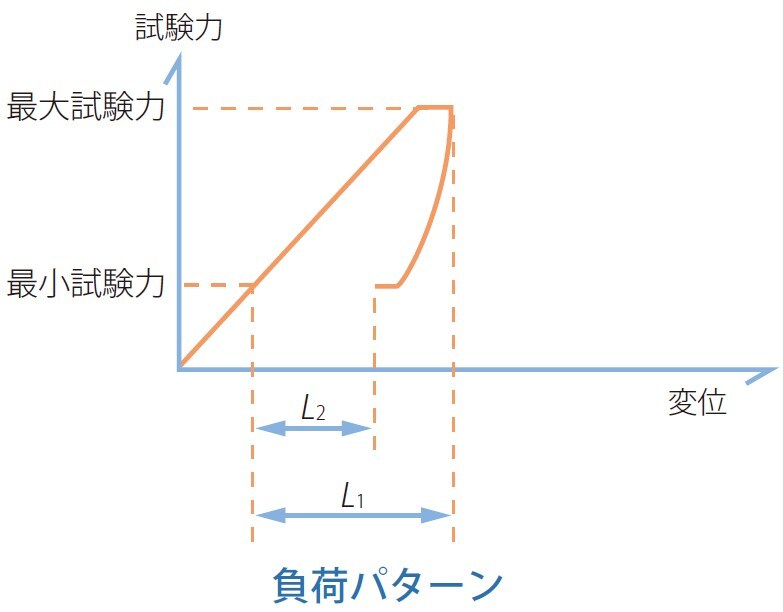

この試験は、最大試験力まで負荷を与え、その後最小試験力まで除荷を行う試験です。

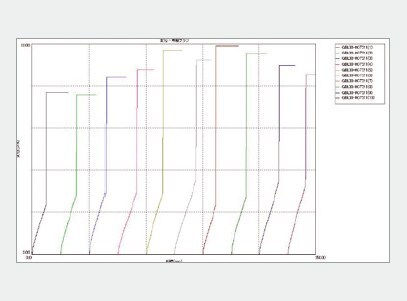

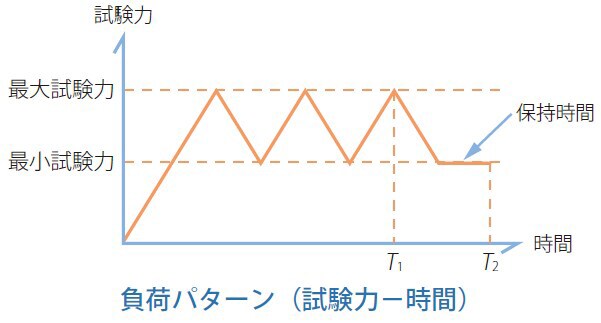

この試験は、負荷・除荷試験を最大250回繰返し行います。繰り返し負荷に対する試料の特性を評価するための試験です。
※ADモデルは対応していません。

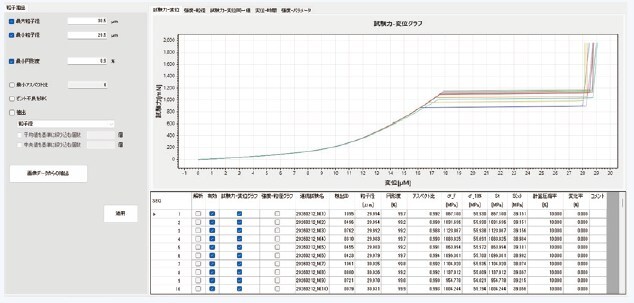

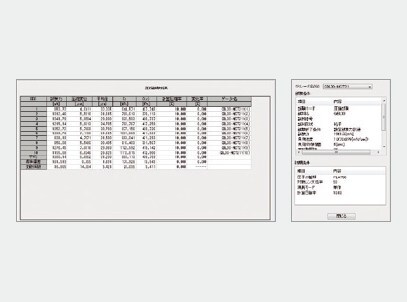

試験力・変位・強度表示

各試験の結果（試験力・変位・強度など）とその平均値や試験条件が表示可能です。

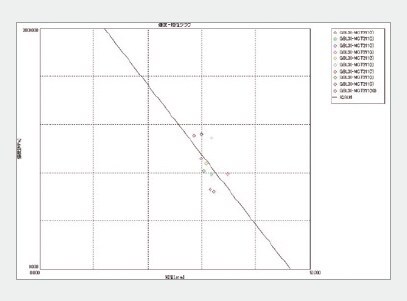

強度‒粒径線図

粒子の大きさと強度の関係をグラフ表示できます。
