CAE 解析 シミュレーション 製品設計の基礎データ

自動車を中心とした輸送機市場では、軽量化、低燃費を進める1つの手段として、樹脂や複合材の採用が増えています。樹脂は金属に比べて加工性も良く、金属で作られていた様々な部品が樹脂に置き換わっています。また、金属に比べて樹脂は熱や衝撃に弱いため、様々な新しい素材が開発されており,これらに関連した試験需要が増えています。一方で、もの作りの手法は開発効率の向上を目的に、設計時にシミュレーションが行われ、それらの精度向上が重要となっています。

高速衝撃試験で得られる降伏応力、最大試験力、エネルギーなどを使用することで、シミュレーション精度の向上が期待できます。

  • 高速カメラと組み合わせたDIC解析が可能です。

  • 高速カメラと組み合わせたDIC解析

最先端の技術を結集

油圧アクチュエータ方式により広範囲の速度試験が可能

  • 0.0001 m/sの低速(衝撃の場合は1m/sec)から、最大20 m/s(72 km/h)の高速まで任意速度で試験可能です。

    油圧アクチュエータ方式のため負荷時の速度が落ちにくい構造となっています。

  • プポリカーボネート 実測データ例

    板材 :ポリカーボネート
    平板 :幅3 mm × 厚み3 mm
    引張速度 :20 m/s

ストライカ一体化ロードセル(衝撃用、特許)、つかみ具一体化ロードセル(引張用、特許)など徹底した衝撃対応設計

衝撃の影響を最小限に抑えるため、防振効果の優れた金属バネ、振動・衝撃に強い変位検出器、つかみ具一体化力検出部、制御ブレーキと油圧クッション機能を組み合わせた減速・停止機能など、細部にまで耐衝撃を考慮した設計になっています。

  • 衝撃対応設計
  • ストライカ

強力なノイズ低減機能(特許)

  • ISO22183で示されているように、高速試験では装置の微振動が試験波形に重畳されます。HITSソフトウェアでは、これらのノイズを大幅に除去する機能を備えています。

    一般的なフィルタと比較して時間遅れも大幅に改善しています。

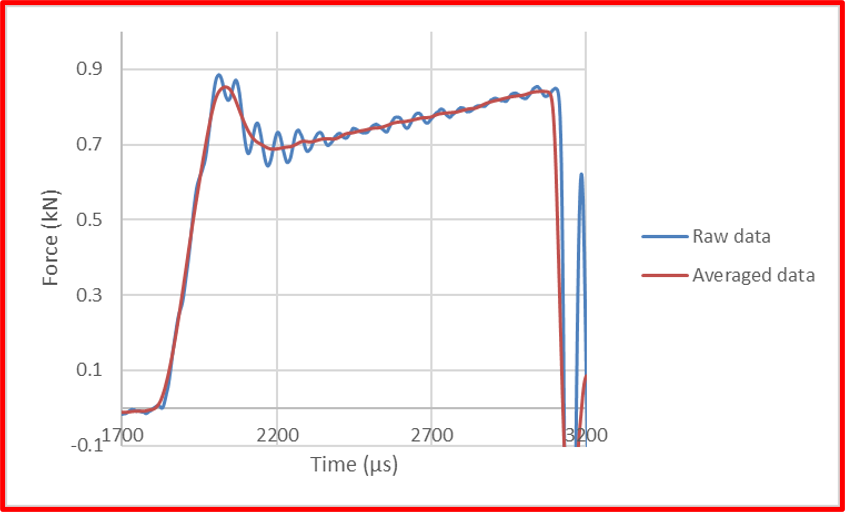

  • ノイズ低減を示すグラフ

専用の助走治具(HITS-TX)

  • 目標速度に素早く達する事ができます。

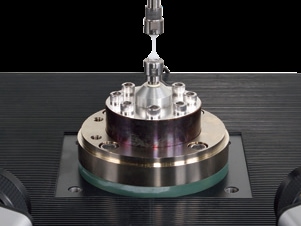

  • 専用の助走治具



先進のソフトウエア

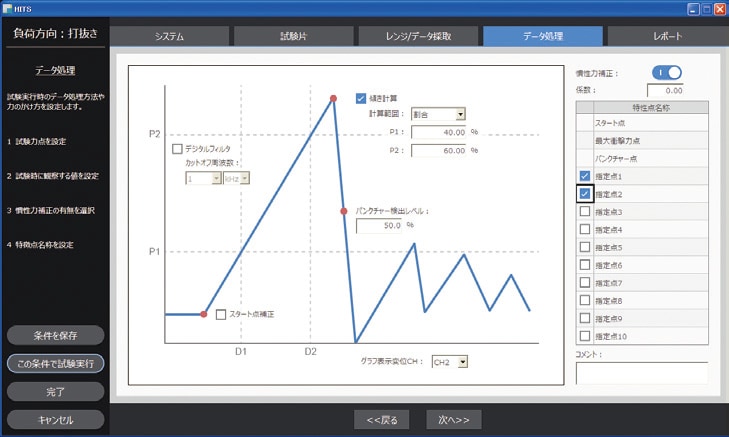

  • Windows10 標準のウィザード形式をとり入れ、初めてでも直感的に使えます。

    試験力-変位線図のグラフ表示、最大試験力・変位・エネルギー・傾き等の表示はもちろん、複数試験の重ね書きや、統計処理といった高度な処理も行えます。

  • HITSシリーズのソフトウェア

環境に配慮した省エネルギー

試験機の操作状態に応じて、油圧ユニットのモータ回転数・供給圧力を自動的に変える、省エネ運転システムを採用(特許)。また油圧ユニットは冷却水の不要な空冷式です。

安全装置の充実

安全カバー、安全マット、2つのスイッチによる試験開始など各種安全装置を備えています。またピストンは、試験方向にのみ高速駆動出来る機構を採用し、より安全性を高めています。

高速挙動の温度依存性データを取得可能

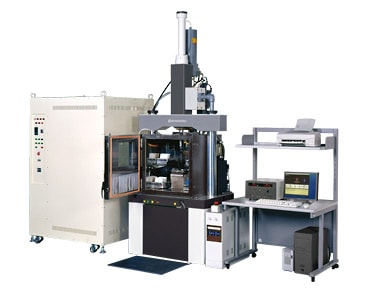

  • オプションの恒温槽(−40℃~+150℃)を使用して、高速挙動の温度依存性データを得ることができます

  • 恒温槽と組み合わせた構成

動作説明

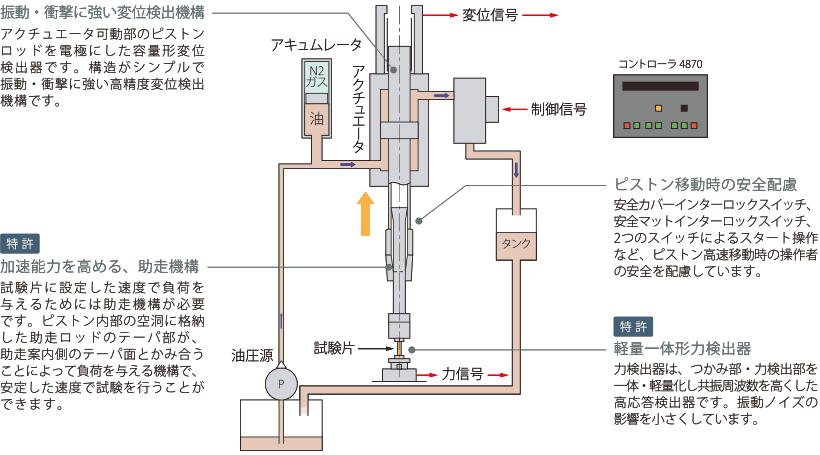

高速引張試験機 HITS-TX 動作説明

油圧エネルギを一度アキュムレ一夕に蓄え、高速サーボ弁にてピストンの速度をコントロールします。

高速引張試験機 HITS-TX 動作説明

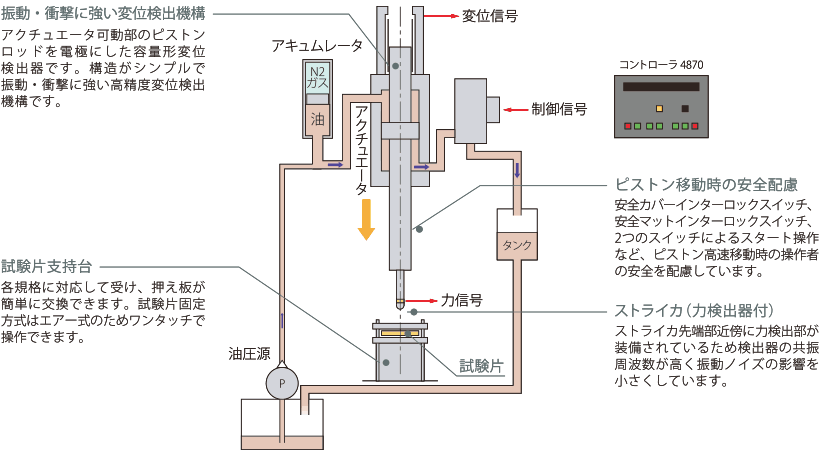

高速パンクチャー打抜試験機 HITS-PX 動作説明

油圧エネルギを一度アキュムレ一夕に蓄え、高速サーボ弁にてピストンの速度をコントロールします。

高速パンクチャー打抜試験機 HITS-PX 動作説明

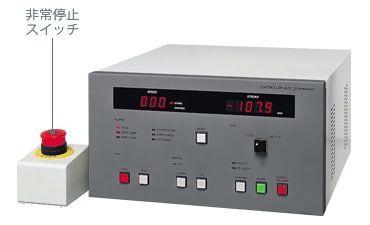

コントローラ 4870

高応答アンプ内蔵、スタートインターロックシステムを備えた専用制御装置

  • コントローラは、高速衝撃試験専用装置で、操作の安全性を確保するため、ピストンの手動操作、テストスタート,中止操作はハードウェアで行うようにしています。

  • コントローラ 4870
