Shim-pack ICシリーズ - 特長
イオンクロマトグラフ用カラム

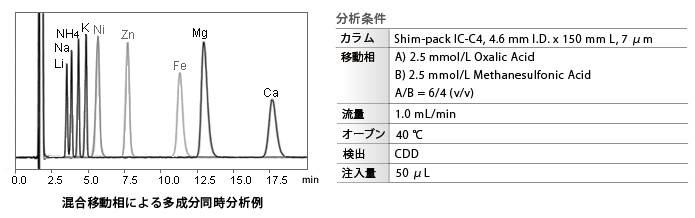

高分離カラムを用いた陽イオン分析例
Shim-pack IC-C4は、ノンサプレッサーイオンクロマトグラフ、サプレッサーイオンクロマトグラフの両方に使用可能な、高性能汎用タイプの陽イオン分析カラムです。
アルカリ金属イオン、アルカリ土類金属イオンの分離が可能
Shim-pack IC-C4は、アルカリ金属、アルカリ土類金属イオンの分析を行うための汎用カラムです。微量分析から、一般環境水まで幅広い試料の分析にご使用いただけます。
| 充てん剤 | 基材 | ポリメタクリレート |
| イオン交換基 | カルボキシル基 | |
| 粒子径 | 7μm | |
| カラム本体 | 材質 | PEEK (ポリエーテルエーテルケトン)樹脂 |
| サイズ | 内径 4.6 mm長さ 150 mm |

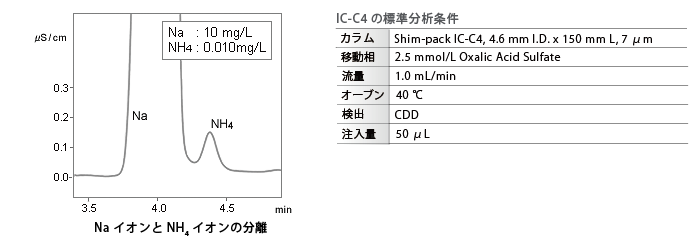

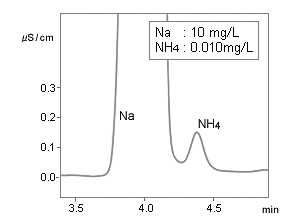

Na と NH4 を高分離
Na イオンのピーク形状改善により、Na イオンとNH4イオンの高分離を実現しました。高濃度Naイオン存在下におけるNH4イオンピークへの影響が少なく、一般的な水道水の濃度レベルであれば標準移動相条件で十分な分離が行えます。
| システム | ノンサプレッサーイオンクロマトグラフ |
| カラム | Shim-pack IC-C4、4.6mm I.D.×150 mm、L7µm |
| 移動相 | 2.5 mmol/L Oxalic Acid Sulfate |
| 流量 | 1.0 mL/min |
| オーブン温度 | 40℃ |
| 検出 | CDD |
| 注入量 | 50 µL |

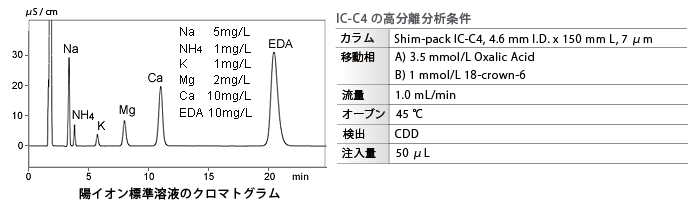

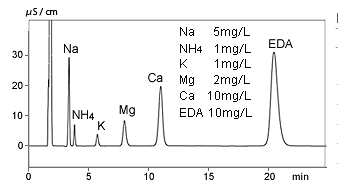

試薬添加による分離改善
水道水中の塩素酸分析では、検水にエチレンジアミン(EDA)を添加する前処理が行われます。この処理水で陽イオン分析を行った場合、エチレンジアミンの保持が強く分析時間が長くなるため、移動相濃度を高くして溶出を早める分析条件を設定します。
この時、移動相に 18-クラウン- 6 を少量添加することにより、全体の溶出時間を短縮した状態で、溶出の早い Na イオンと NH4イオンの分離を改善することができます。18-クラウン- 6 の添加により、NH4イオンとK イオンの溶出を選択的に遅らせることができます。18-クラウン-6の添加については、ノンサプレッサーイオンクロマトグラフの場合のみ可能です。
| システム | ノンサプレッサーイオンクロマトグラフ |
| カラム | Shim-pack IC-C4、4.6mm I.D.×150 mm L、 7µm |
| 移動相 | A)3.5 mmol/L Oxalic Acid Sulfate B)1 mmol/L 18-crown-6 |
| 流量 | 1.0 mL/min |
| オーブン温度 | 45℃ |
| 検出 | CDD |
| 注入量 | 50 µL |
陽イオンサプレッサーによる高感度分析
サプレッサーイオンクロマトグラフを用いることで、従来のノンサプレッサー方式より高感度な分析が可能になります。
| システム | サプレッサーイオンクロマトグラフ |
| カラム | Shim-pack IC-C4、4.6mm I.D.×150 mm L、7µm |
| 移動相 | 2.5 mmol/L Methanesulfonic Acid |
| 流量 | 1.0 mL/min |
| オーブン温度 | 40℃ |
| 検出 | CDD |
| 注入量 | 50 µL |
水質分析において陰イオン成分を高分離

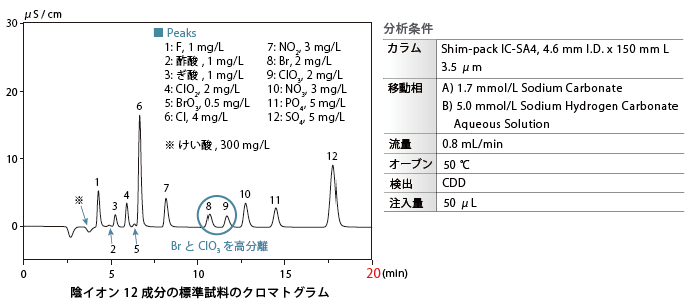

Shim-pack IC-SA4は、サプレッサー方式のイオンクロマトグラフで使用するために開発された陰イオン分析用カラムで、ふっ化物イオン、塩化物イオン、亜硝酸イオン、臭化物イオン、硝酸イオン、りん酸イオン、硫酸イオンの他に、亜塩素酸イオン、塩素酸イオン、臭素酸イオンなど水質分析に要求される陰イオン成分を約20分で分離できます。
水質分析に求められる高分離を実現しつつ、分析時間を短縮
3.5μmの充てん剤粒子径の採用により、水質分析に求められる多成分のイオン種の高分離を実現しました。高い分離性能を維持しながら、水質分析において保持が強い硫酸イオンを約20分で溶出できます。BrとClO3の分離をIC-SA3より向上させています。
水質分析対象成分を高い精度で定量可能

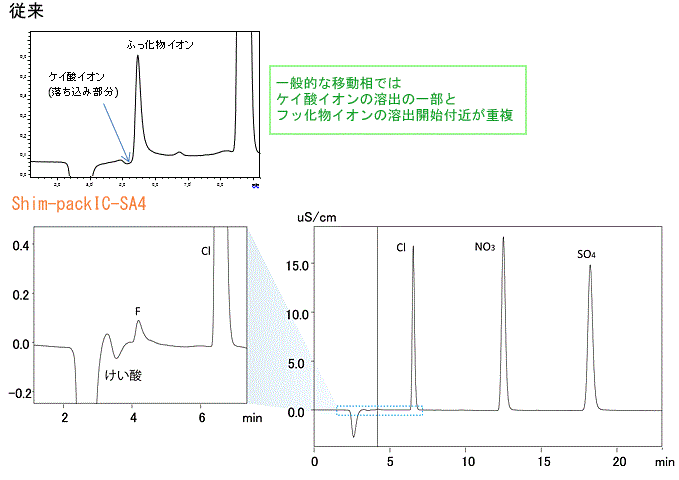

けい酸を多く含む水試料であっても、ふっ化物イオンと確実に分離でき、定量精度を高めます。

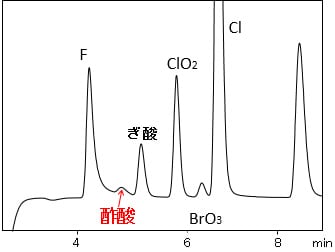

酢酸イオンは規制対象成分ではありませんが水サンプルに含まれていることが多く、フッ化物イオンのピークに影響を及ぼすことがあります。IC-SA4は、ふっ化物イオンと酢酸イオンの確実な分離が可能です。

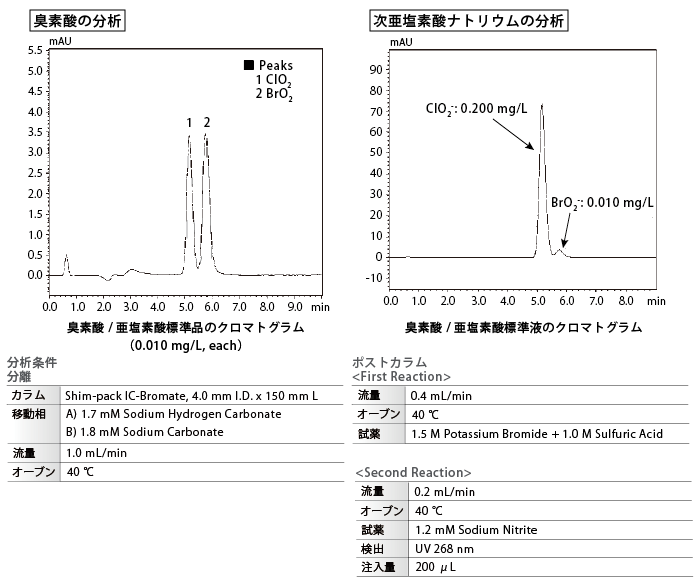

臭素酸分析システム専用のカラムShim-pack IC-Bromate
Shim-pack IC-Bromateは、ポリビニールアルコールに第4級アンモニウム基を化学結合させた陰イオン交換樹脂が充てんされたカラムです。臭素酸イオン（BrO3）と亜塩素酸イオン（ClO2）の分離選択性が大幅に向上した水質分析専用の高性能を用います。上水処理で使用される水道用薬品（次亜塩素酸ナトリウム）を分析する場合においても、臭素酸イオンと亜塩素酸イオンを短時間で良好に分離することが可能です。
平成16年4月1日施行の新水質基準に係わる検査方法に準拠した臭素酸分析および上水処理で使用される水道用薬品である次亜塩素酸ナトリウム中の臭素酸分析において臭素酸イオンの近傍に溶出する亜塩素酸イオンと良好に分離することができます。
