Nexera Mikros - 構成例
ミクロ流量対応 液体クロマトグラフ質量分析計システム
直接注入システム
注入量が少なく，脱塩などの前処理済みサンプルの分析向けシステムです。
トラップ&エリュートシステム
セミミクロシステムでの注入量などを維持し，感度向上を目的としたシステムです。
イオン化促進（メイクアップフロー）システム
上記の2システムにLC-20ADnanoを1台追加し，ネガティブモードでの感度向上を目的としたシステムです。
分析カラムの後ろにT字配管を追加し，有機溶媒の添加が可能です。
※ すべてのシステムをトリプル四重極質量分析計および四重極飛行時間型質量分析計で構築可能です。
ユニットについて
LC-Mikros™： 独自設計のミクロ流量送液ポンプ
送液ユニットLC-Mikrosは，1～500 μL/minとミクロ～セミミクロの幅広い流量領域で使用可能です。このため，LC部を入れ替えることなくミクロ流量とセミミクロ流量の切り換えが可能です。また，システム耐圧は80 MPaで，粒子径サブ2 μmのカラムを使用した高速高分離分析も可能です。
低流量領域においてもグラジエント分析の微量有機溶媒混合に対応可能な送液設計を採用し，極性化合物から疎水性化合物まで幅広い化合物の一斉分析に対応します。送液安定性により良好な保持時間安定性を確保し，多数のピークが溶出するクロマトグラムでも誤同定を防ぎます。
| 平均保持時間 | 標準偏差 | RSD | |
|---|---|---|---|
| Gly-Tyr | 5.31 | 0.009 | 0.16% |
| Val-Tyr-Val | 7.97 | 0.006 | 0.07% |
| Angiotensin II | 9.32 | 0.015 | 0.16% |
| Leu enkephalin | 9.71 | 0.011 | 0.11% |
| Met enkephalin | 10.5 | 0.012 | 0.11% |
| 時間（分） | 1 | 11 | 11.1 | 13 | 13.1 | 25 |
|---|---|---|---|---|---|---|
| B濃度 | 1% | 40% | 90% | 90% | 1% | 1% |
流量： 5 μL/min
カラム： Shim-pack™ MC C18（0.3 mm I.D.×150 mm）
当社指定条件による
SIL-40C XR： 小容量全量注入方式オートサンプラ
オートサンプラSIL-40C XRは，優れた注入精度と再現性，ならびに定評のある極小キャリーオーバーの特長を有しています。注入量範囲は0.1～50 μL，さらに全量注入方式の採用により余剰吸引量が不要で，希少サンプルも無駄にしません。

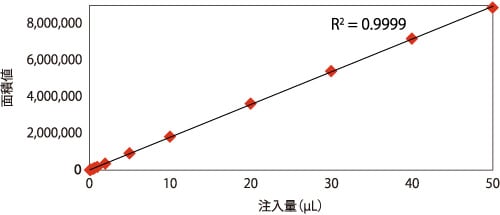

また，1 μL以下の注入量であっても精度の高い分析が可能です。カラムサイズが小さいミクロ流量分析では，最適注入量も小さくなります。特に溶出力の強い試料溶媒を用いた場合には，注入量増加は困難になるため，通常は試料を希釈することにより，試料溶媒の影響を抑えるのが一般的です。SIL-40C XRは，高精度の微量注入が可能なため，前処理後の有機溶媒濃度が高い試料であっても希釈することなく直接注入が可能です。
さらに，ミクロ流量送液時には「自動ループカットオフ機能」を適用し，サンプル注入後，ニードル内試料が排出されてすぐ，自動でサンプルループを流路から切り離し，システム内部容量とグラジエント遅れを最小にします。
| 注入量 （μL） |
再現性 （N＝6） |
|---|---|
| 0.1 | 0.80% |
| 0.2 | 0.46% |
| 0.5 | 0.32% |
| 0.7 | 0.21% |
| 1 | 0.06% |
| 注入量 （μL） |
再現性 （N＝6） |
|---|---|
| 2 | 0.08% |
| 5 | 0.06% |
| 10 | 0.04% |
| 20 | 0.04% |
| 50 | 0.03% |
