ポリエチレンテレフタレート樹脂の熱分解過程の測定

TG-FTIRでは温度変化に伴う試料の蒸発，分解などの質量変化をＴＧ側で定量的に測定し，それに伴って発生するガスのスペクトルをFTIR側で測定することにより，定性分析も同時に行うことができます。におい成分の定性，微量添加剤の分析，組成分析，未反応物質の分析，熱分解機構の解析等への応用が可能です。

ポリエチレンテレフタレートを窒素および空気雰囲気中，20 ℃/minで加熱したときのTGおよびTGの微分曲線（D-TG曲線）をFig.1，Fig.2に示しました。また，それぞれに対応するIRスペクトルを3D表示でFig.3，Fig.4に示しました。空気中での測定ではFig.2のD-TG曲線で二つのピークが現れており，Fig.4のIRスペクトルにもこれに対応した吸収が確認できます。
Fig3，4のIRスペクトルの解析により，窒素中の測定ではCO₂の他，安息香酸が発生ガスの主成分であることが推定されます。
一方，空気中の測定では2回に分かれたのCO₂の発生とは別に，前半の安息香酸の急激な発生と緩やかなエステル化合物の発生が推定されます。　
　　　　→詳細はこちら（原理・システム構成など）

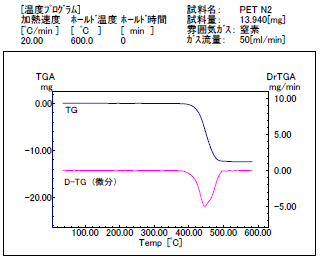

Fig.1 窒素中のTG測定

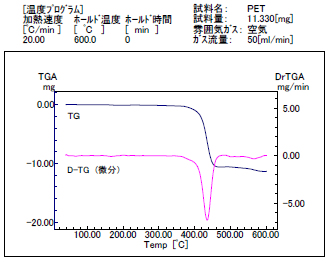

Fig.2 空気中のTG測定

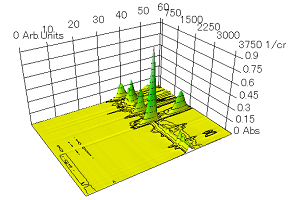

Fig.3 窒素中測定の3次元IRスペクトル

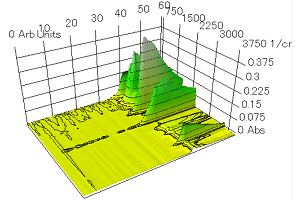

Fig.4 空気中測定の3次元IRスペクトル
