金属材料の応力速度制御による引張試験 【規格番号 ISO6892:2016(JIS Z 2241:2011)】

はじめに

金属材料は伸展性や延性に優れ、比較的容易に機械加工が可能であることから工業用部品、建築用資材および生活用品として広く普及しています。従来より金属材料の機械的性質評価を行うための手段として、応力速度制御による引張試験は品質管理・新素材開発を行う上で広く行われてきました。今回は、4種の金属材料(主成分:冷間圧延鋼、オーステナイト系ステンレス、アルミ合金、黄銅)のダンベル試験片について応力速度制御による静的引張試験を行い、その基本的な機械的性質である引張強度や伸びについて評価した例をご紹介いたします。

測定・治具など

金属材料は樹脂・ゴム材料と比べると高い引張強度を示す材料が多く、引張試験においては材料を破断するまでしっかりと安定的に把持できる治具を選択する必要があります。金属材料の引張試験は、試験力の大きなサンプルについては定位置くさび式つかみ具や油圧式つかみ具、最大試験力の小さいサンプルについてはこれらに加えて空気式平面形つかみ具やねじ式平面形つかみ具などを使用して測定することが可能です。

Fig.1 制御速度イメージ

[Table 1 サンプル情報]

サンプル A B C D
材質 冷間圧廷鋼 ステンレス アルミ合金 黄銅

V1:応力増加速度10 MPa/s
V2:推定ひずみ速度 0.00084 /s (5 %/min)
V3:推定ひずみ速度 0.0067 /s(40 %/min)
V1からV2への速度切り替えポイント:V1がV2の値を超過した点
V2からV3への速度切り替えポイント:伸び計による変位測定終了点

注)推定ひずみ速度とは試験機クロスヘッドの単位時間当たりの変位と試験片平行部長さをもとに求めた、単位時間当たりの試験片平行部長さのひずみ増加分です。

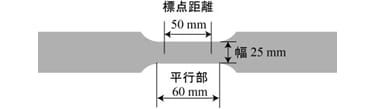

幅25 mm、厚さ1 mm、標点距離50 mm、平行部長さ60 mm
Fig.2 サンプル形状

測定結果

[Table 2 試験結果]

サンプル 弾性係数
(GPa)
耐力(オフセット法)
(MPa)
引張強さ
(MPa)
破断伸び
(%)
A(冷間圧延鋼板) 194 193.3 349.3 42.0
B(ステンレス) 205 290.7 687.0 54.8
C(アルミ) 69 177.0 233.5 12.6
D(黄銅) 112 196.7 405.5 48.8

Fig.3 各種金属材料の応力-ストローク変位線図

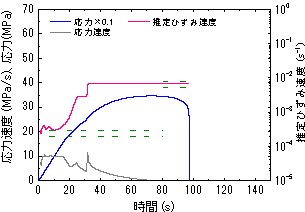

Fig.4 速度結果例(試料A:冷間圧延鋼板)

Fig.4に応力速度制御による冷間圧延鋼板の引張り試験によって得られた応力速度および推定ひずみ速度を示します。
ここでは、赤色の実線は応力速度、ピンク色の二点破線は推定ひずみ速度、青色の破線は応力を示しています。設定速度に即した安定したデータが採取できていることがわかります。

金属の応力速度制御引張試験システム

試験機 AG-Xplus
ロードセル 50 kN
試験治具 50 kN定位置くさび式つかみ具
伸び計 ストレーンゲージ式ワンタッチタイプ伸び計 SSG50-10H
ソフトウェア TRAPEZIUM X(シングル)

床置形精密万能試験機 AG-Xplus

試験サイクルタイムを短く
5kN以下の卓上形はリターン速度3300mm/min、クロスヘッド速度3000mm/min で駆動するHSタイプを選択いただけます。ゴム等のよく伸びる試験片の場合、試験のサイクルタイムを短くできます。

短柱タイプ(SC形)のラインナップ追加
電気・電子部品など小物部品の試験、圧縮試験を行われる場合に適しています。試験高さが1130mm なので、天井の低い部屋への設置が可能です。試験空間は700mmになります。

待機時省電力化で、環境負荷低減を進めます
世界的にCO2削減が必要となっております。AG-Xplusは待機時の消費電力を削減し、環境負荷低減に貢献します。フレーム容量により約10~25%の消費電力を削減します。


詳細を見る

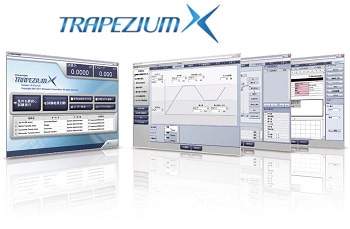

静的材料試験機用ソフトウェア TRAPEZIUM X
