CNFのナノスケール観察と繊維長・繊維径解析

CNFの基礎物性の評価方法が未確立であることは，現在の課題の一つです。例えば，CNFの繊維長や繊維径は，CNF複合材料の機械的強度に影響することが考えられ，その測定手法の確立が求められています。一般にCNFの観察には原子間力顕微鏡（Atomic Force Microscope : AFM）の一種である走査型プローブ顕微鏡（Scanning Probe Microscope : SPM）や透過型電子顕微鏡が用いられます。

ナノメートルオーダーの3D観察・測定
絶縁体をそのままで観察可能
大気中，溶液中，雰囲気中，真空中での観察が可能
電磁気，粘弾性等の各種物性測定が可能

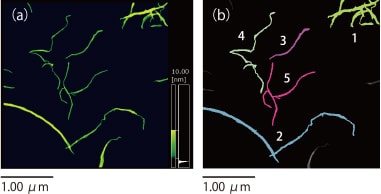

ここでは水分散系CNFをSPMで観察した結果を示します。形状像（a）では，繊維形状が明瞭に確認できます。
（観察視野：2.5µm×2.5 µm）

番号	繊維長[µm]	繊維径[nm]
1	2.3	10
2	3.3	10
3	0.8	6
４	2.2	6
5	2.2	6
平均	2.2	8

形状像（a）に粒子解析ソフトウェアを用いることで，個々の繊維を抽出し（b），繊維長・繊維径を容易に測定できます。この結果，繊維長が1～3µm・繊維径が6～10nmとわかります。
