ブレーキ用摩擦材の圧縮試験

自動車等に装着される摩擦ブレーキは，安全を確保する上で欠かすことの出来ない装置です。　この摩擦ブレーキの原理は固体間の摩擦を利用して制動を行ないますが，その制動性能向上のため，原材料を改良するなどの研究開発が行われています。ブレーキ用摩擦材の特性を見るための一つの評価として，平面圧子を用いて圧縮試験を行い，試験力と変位の関係を測定しました。

良品、不良品とされるブレーキ用摩擦材の圧縮試験結果です。圧縮試験結果と試験して得られた「試験力－変位グラフ」を示します。不良品は良品に比べ変位が大きく、やわらかいことがわかります。

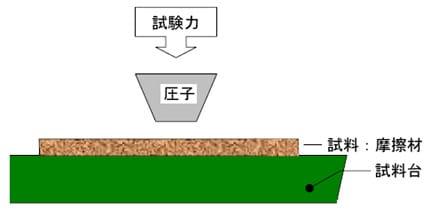

負荷の模式図

圧力試験結果

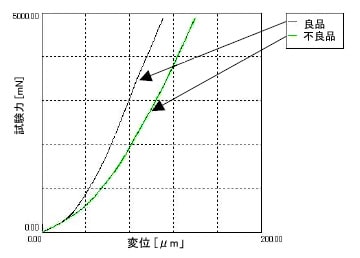

試験力－変位グラフ
