MMI ガラスインサートとO-リングの交換
Direct用ガラスインサートも同様の方法で交換します。
事前準備¶
はじめに装置をメンテナンス可能な状態（メンテナンスモード）へ移行して下さい。
使用部品¶
No. |
部品名称 |
カテゴリ |
必要個数 |
備考 |
|---|---|---|---|---|
① |
ピンセット |
1 |
||
② |
ガラスインサート |
1 |
各種オプション品があります。 |
|
③ |
O-リング MMI用 |
1 |
耐熱温度の高いオプション品もあります。 |
|
④ |
リムーバルツール |
1 |
オプション品 |
|
⑤ |
スペーサ MMI用 |
1 |
MMI冷却に液体窒素を用いて-50℃以下に設定する場合に必要です。 |
作業手順¶
手順1¶
GC-2060¶
INJカバー（★1）を開けます。
手順2¶
ガラスインサート固定ナット（★2）を手で反時計回りに回して取り外します。
手順3¶

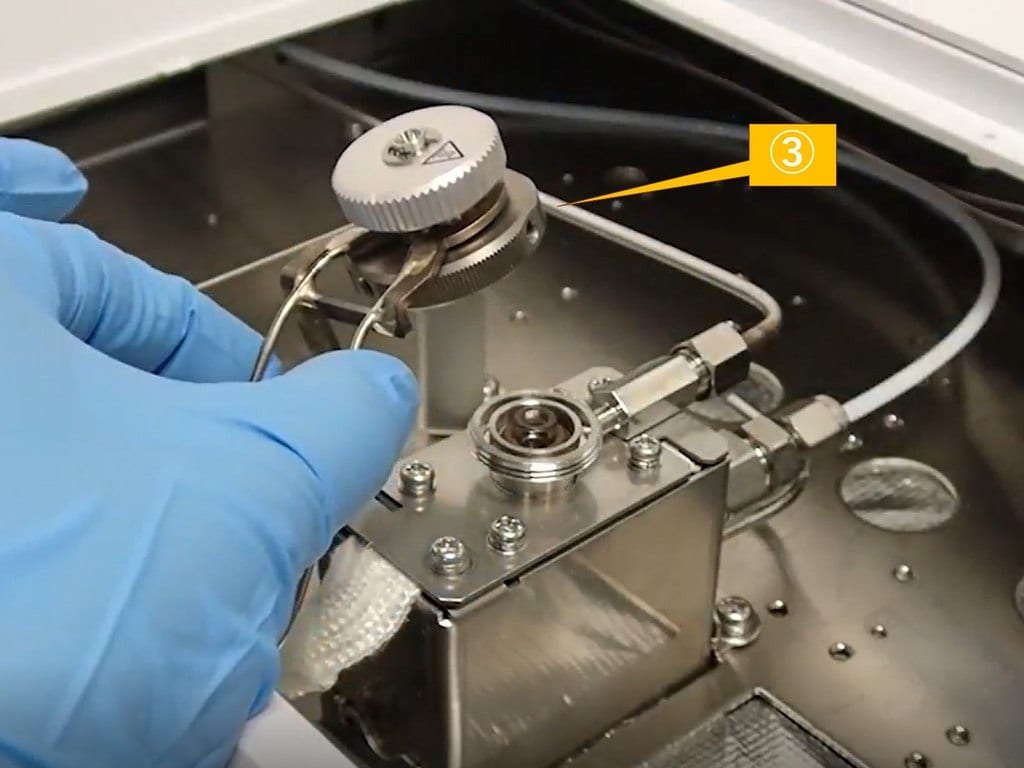

インジェクションポート（★3）をゆっくり持ち上げます。
ガラスインサートが破損しないように、インジェクションポートは左手でゆっくりと真上に持ち上げてください。
手順4¶

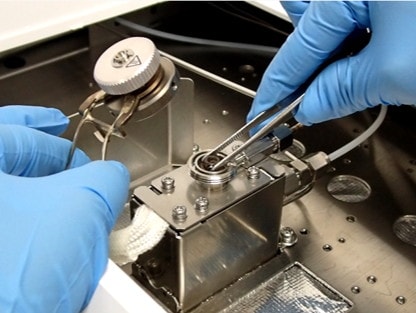

ピンセット（①）を使用して、古いガラスインサート（②）を引き抜きます。
試料注入口のO-リングの設置面を傷つけないように気を付けてください。
リムーバルツール（④）を使用すると簡単に引き抜くことが可能です。
手順5¶

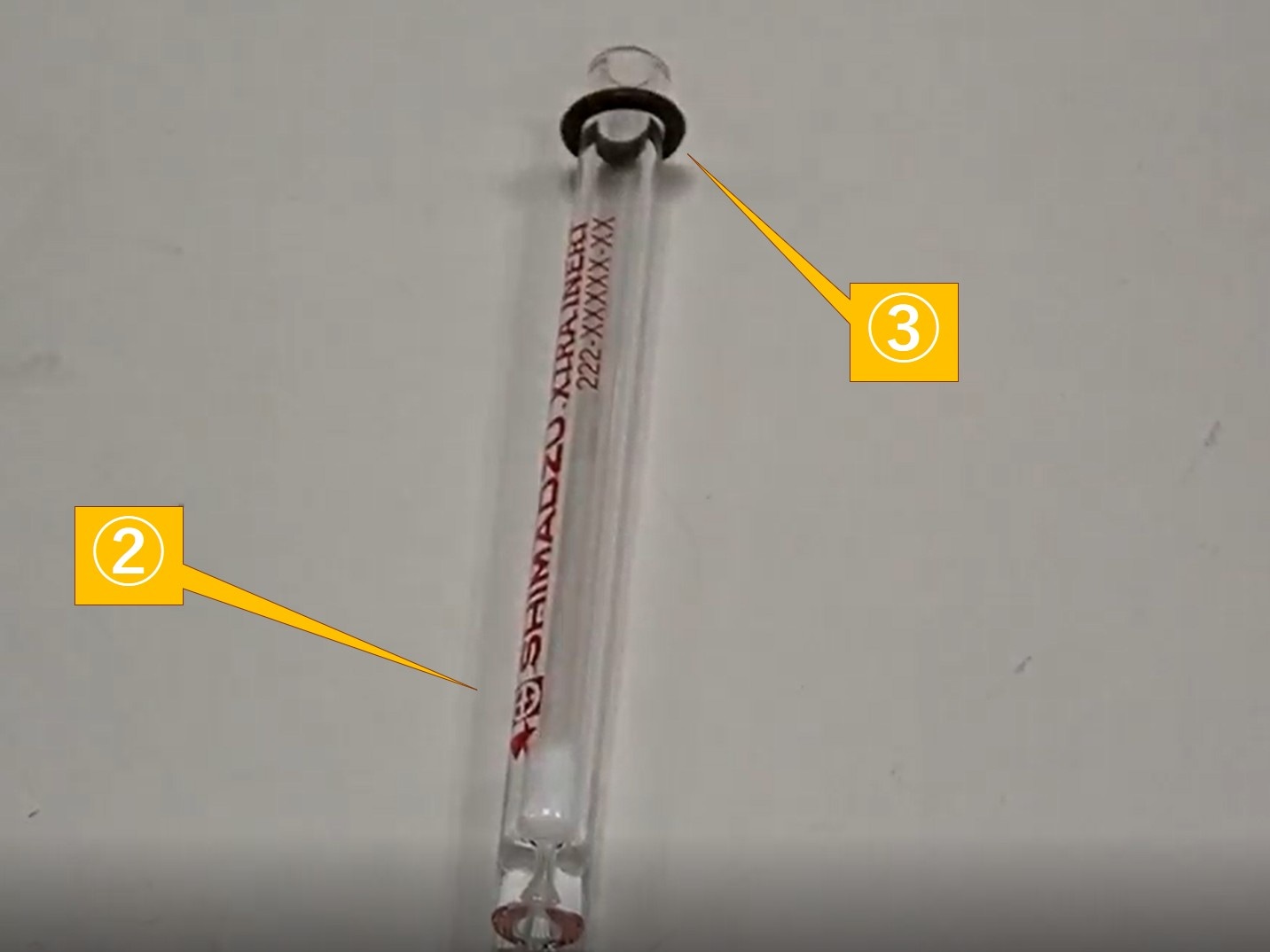

新しいガラスインサート（②）にO-リング（③）を取り付けます。
-
ガラスインサートの上端から約4mmの位置にO-リングを仮止めして試料注入口へセットし、ピンセットで底に当たるまで押し下げます。
-
標準付属品のガラスインサートには、あらかじめ所定の位置にシリカウールが充てんされています。シリカウールが充てんされていないガラスインサートを使用するときは、 シリカウール充てん位置ガイド を参考にシリカウールを充てんしてください。
手順6¶

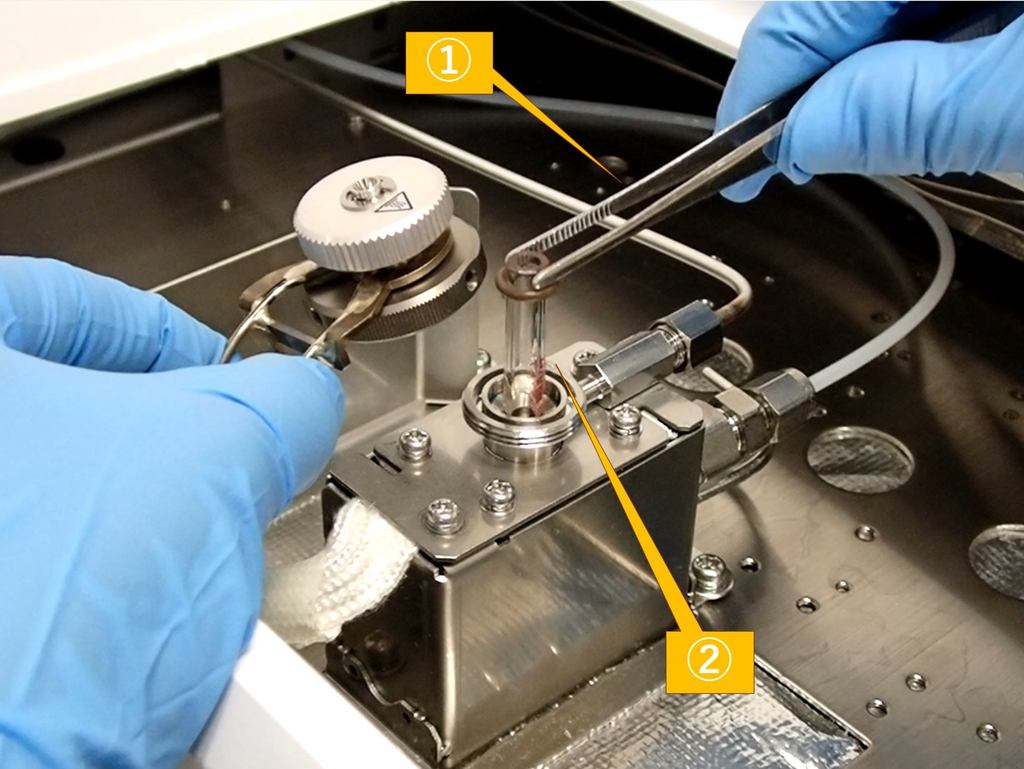

ガラスインサート（②）を注入口に取り付けます。
ピンセットで底に当たるまで押し下げます。
手順7¶

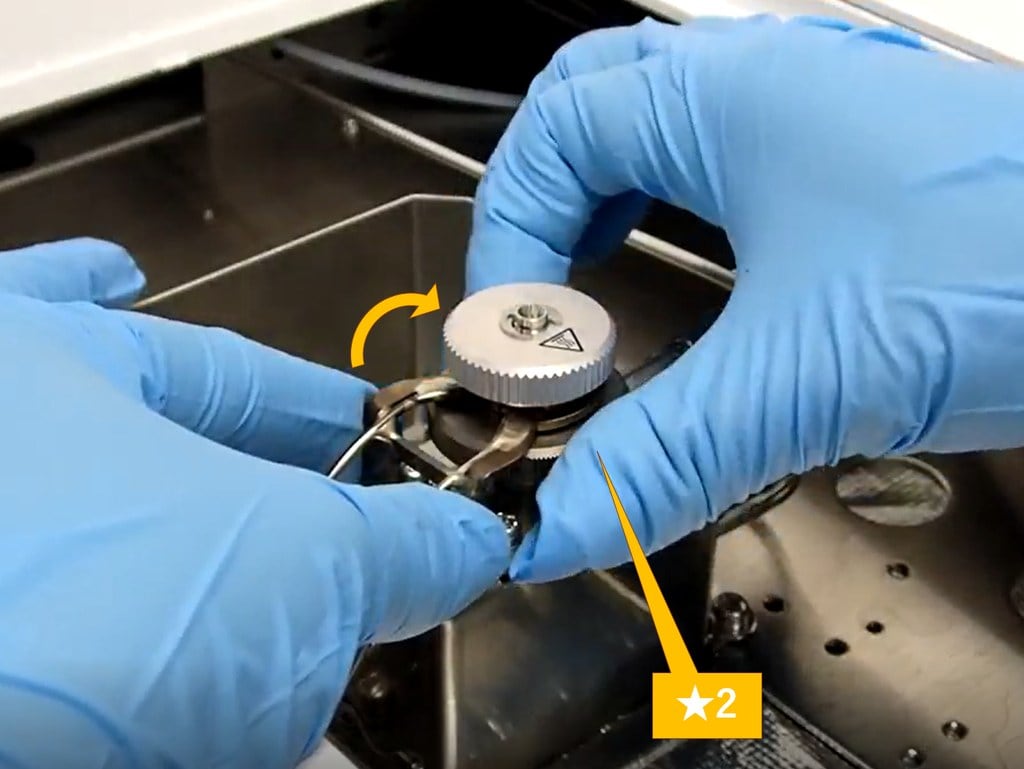

インジェクションポートと溝がしっかりかみ合うようにガラスインサート固定ナット（★2）を取り付け、時計回りに回して固定します。
ガラスインサート固定ナットの突起（★4）をMMIカバーの穴（★5）に固定してからナットを回すと締めやすくなります。
ナットを締め過ぎるとOリングが中に入り込んでインサートが取れなくなるため、ナットを締め過ぎないようにしてください。
MMI冷却に液体窒素を用いて-50℃以下に設定する場合、スペーサ（⑤）を使用しナットを増し締めしてください。
手順8¶
INJカバーを閉めます。
手順9¶
該当する装置に従った下記手順に従い、メンテナンスモードから復帰し、消耗品カウンタをリセットします。
