サンプルループの交換手順
使用部品¶
No. |
部品名称 |
カテゴリ |
必要個数 |
備考 |
---|---|---|---|---|
① |
スパナ(1/4inch×5/16inch) |
1 |
||
② |
プラスドライバー |
1 |
||
③ |

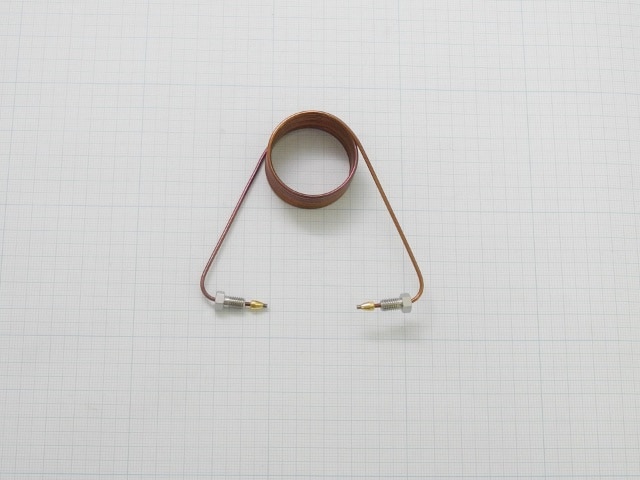

サンプルループ |
1 |
作業手順¶
手順1¶
メンテナンスカバーの着脱 に従ってカバーを取り外します。
手順2¶
ニードルの交換手順 に従ってニードルを取り外します。
手順3-1¶

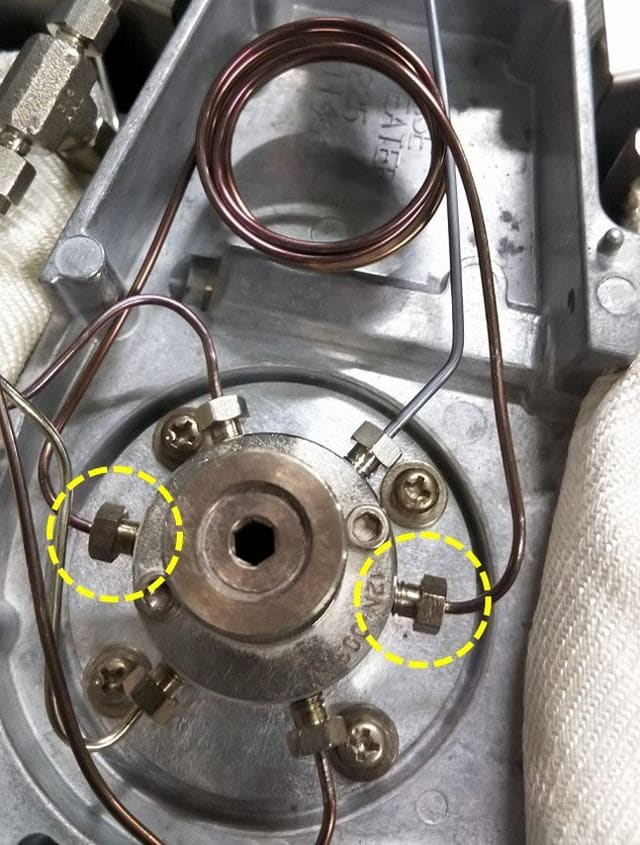

HS-20、HS-20 L.Tの場合、スパナ(1/4inch×5/16inch) を使用して、バルブ側のナット(2箇所)を外してサンプルループを取り外します。
手順3-2¶

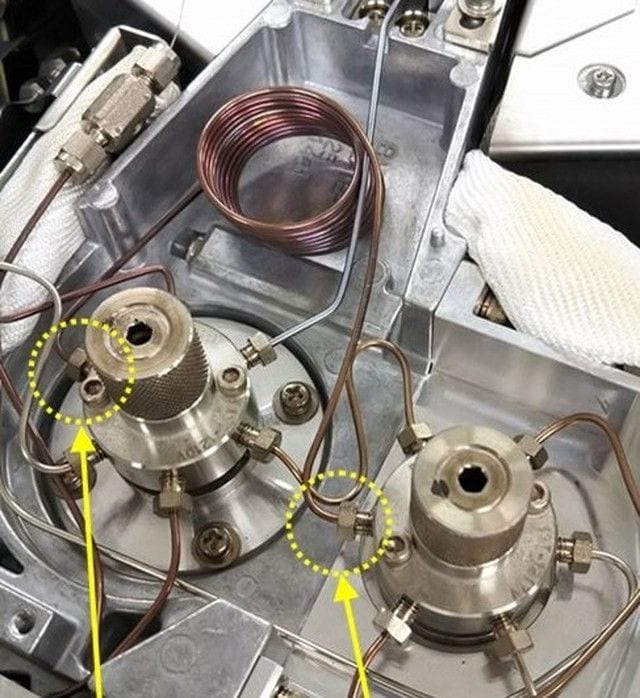

HS-20 Trapの場合、スパナ(1/4inch×5/16inch) を使用して、バルブ(左)とバルブ(右)のナットを外してサンプルループを取り外します。
手順4¶
新しいサンプルループを準備します。

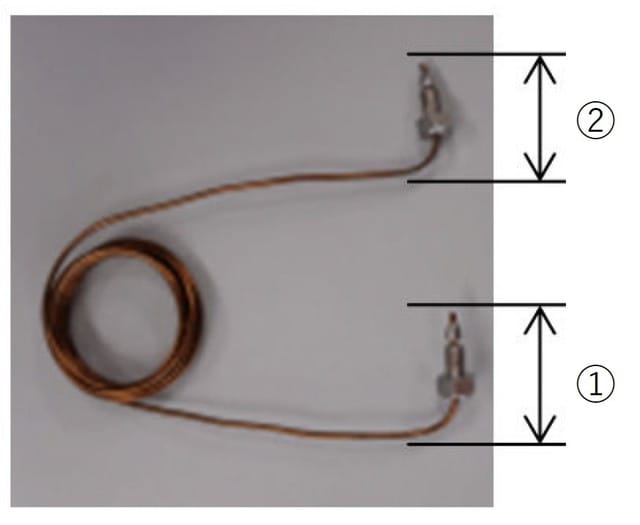

HS-20 Trapの場合は、下図(①:バルブ(左)、②:バルブ(右))のように20mmほど折り曲げてください。
手順5-1¶
HS-20、HS-20 L.Tの場合、スパナ(1/4inch×5/16inch) を使用して、新しいサンプルループをバルブ側のナット(2箇所)を締めて固定します。
手順5-2¶
HS-20 Trapの場合、
- バルブ(左)のナットをバルブ(左)につけて軽く締めます。
- バルブ(右)のナットをバルブ(右)につけて軽く締めます。
- バルブ(左)とバルブ(右)のナットをスパナ(1/4inch×5/16inch) で右回りに約1/4回転締めます。
手順6¶
メンテナンスカバーの着脱 に従ってカバーを取り付けます。
