ニードルの交換手順
使用部品¶
No. |
部品名称 |
カテゴリ |
必要個数 |
備考 |
---|---|---|---|---|
① |
スパナ(1/4inch×5/16inch) |
1 |
||
② |
プラスドライバー |
1 |
||
③ |
ニードル |
1 |
作業手順¶
手順1¶
メンテナンスカバーの着脱 に従ってカバーを取り外します。
手順2¶

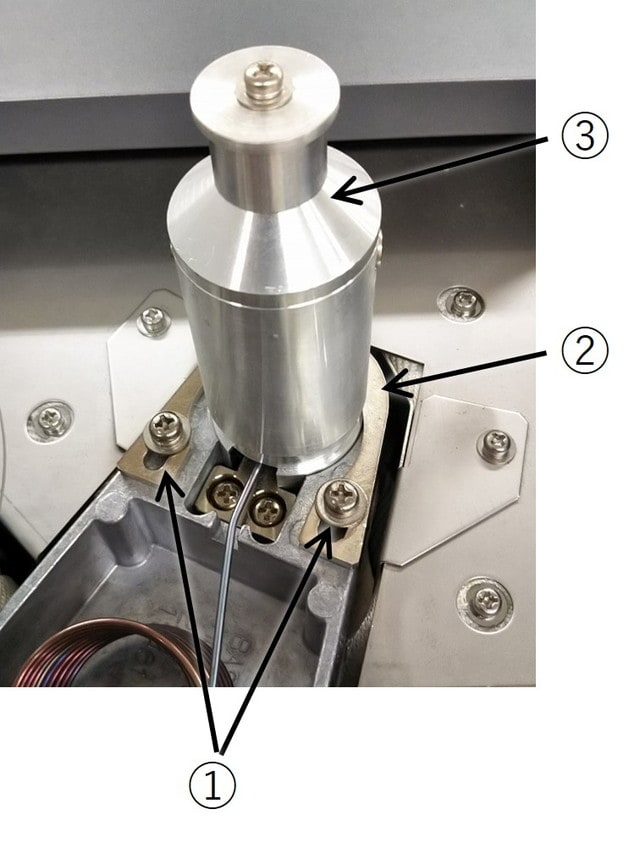

バイアルガイドを取り外します。
- プラスドライバーで①バイアルガイド固定ネジ(M4x2)を緩めます。ネジは外しても支障ありません。
- ②固定金具を後方へずらします。
- ③バイアルガイドを上に外します。
手順3¶
ニードルを取り外します。

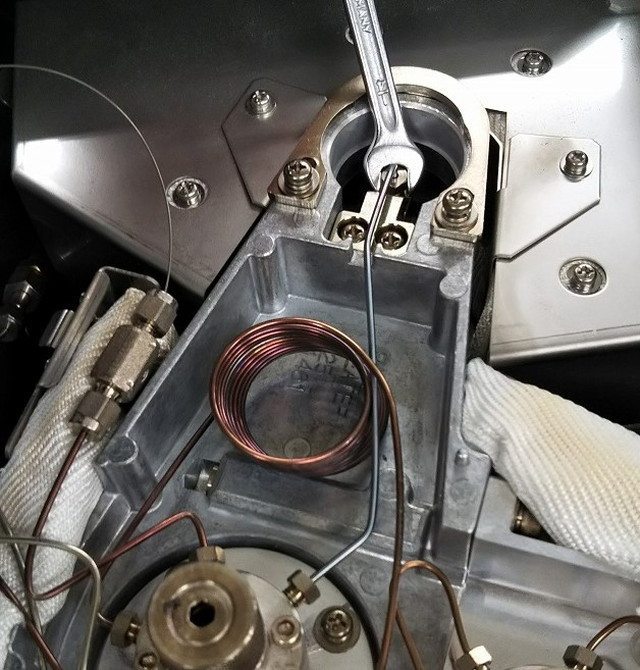

- 下図の位置でスパナ(1/4inch×5/16inch)をかけ、ニードル側のナットを外します。

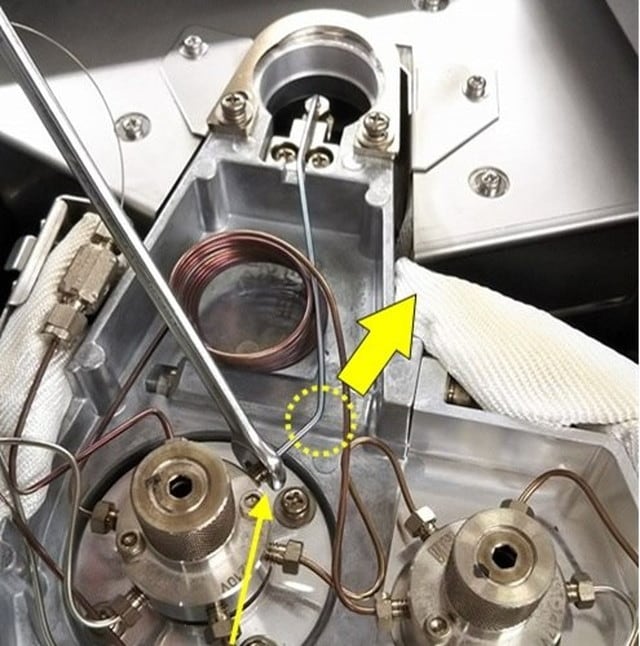

- 下図の丸の位置を手でつかみ、右側に少し曲げるようにしてバルブ側のナットを外します。
- ニードル側ナットを持ち上げながら外します。
![]() |
|
---|---|
![]() |
ニードルの先端部は鋭利ですので、取り扱いに注意してください。 |
手順4¶

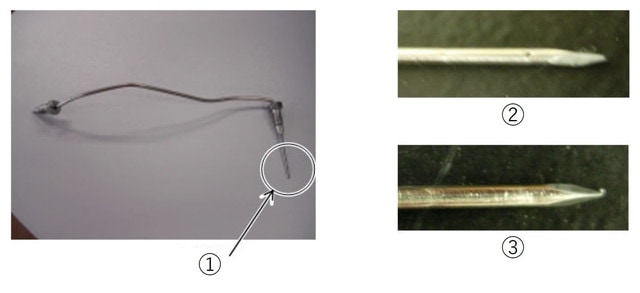

①ニードルの先端部が②正しい状態であることを確認します。
③ニードルの先端が鈍化した場合や、つまりが取れない場合は新しいニードルを準備します。
ニードルを洗浄する場合は、
ニードルの洗浄手順
に従って洗浄してください。
手順5¶
上記(手順2~4)の逆の手順でニードルとバイアルガイドを取り付けます。
サンプルループも交換する場合は、ニードルを取り付ける前に サンプルループの交換 を行ってください。
- ニードル側のナットを軽く締めます(バルブ側の配管を手で動かせる程度)。
- バルブ側で下図の丸の位置を手でつかみ、右側に少し曲げるようにしてバルブ側ナットをバルブに取り付けて軽く締めます。
- バルブ側のナットとニードル側のナットをスパナで約1/4回転増し締めします。

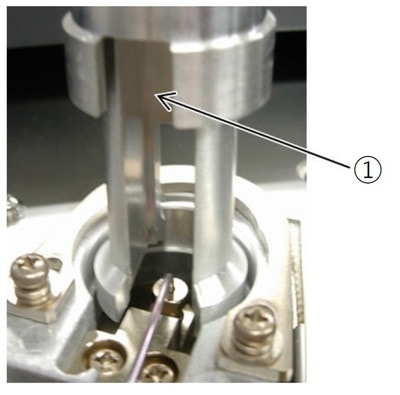

- 切り欠きが大きいほう(①)を手前側として、バイアルガイドを取り付けます。
- バイアルガイドを押さえながら固定金具を前方にずらし、プラスドライバーで固定ネジ(2本)を締めます。
手順6¶
メンテナンスカバーの着脱 に従ってカバーを取り付けます。
