vol.72 NOW 「フラン樹脂中のホルムアルデヒドの分析」

■フランバインダーは，鋳物を製造する際に用いる鋳型に使用されている。砂にフラン樹脂（オリゴマー）とその硬化剤（酸）を混合，重縮合反応させることで砂粒同士が接着結合し，鋳型ができる。フラン樹脂は，主としてフルフリルアルコールとホルムアルデヒド（HCHO）の重縮合によって得られる。ホルムアルデヒドは有毒物質であることもあり，フラン樹脂中のホルムアルデヒドを限りなくゼロにすることが我々の使命だと認識している。一方，低濃度領域（0.1％未満）において，フラン樹脂中のホルムアルデヒド量を分析する一般的な方法は，今まで確立されていなかった。今回，アセチルアセトン法を用いたHPLC により，低濃度領域におけるフラン樹脂中のホルムアルデヒド量の分析が可能となったのでここに報告させていただく。

■ホルムアルデヒドは，酢酸アンモニウム存在下で2分子のアセチルアセトンと反応し，1 分子の3,5-ジアセチル-1,4- ジヒドロルチジンを生成する。この化合物は蛍光性を持ち，蛍光検出器で検出することが可能である。反応式を図1 に，また流路図を図2 に示す。

図1 ホルムアルデヒドの誘導体化

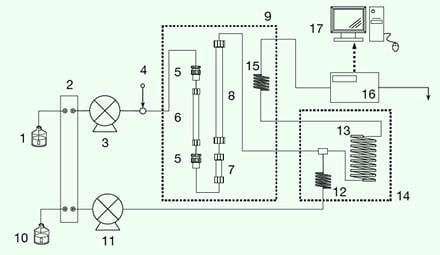

図2 流路図



■配位子交換カラムSCR-101N で分離されたホルムアルデヒドは，反応液と混合後80 ℃に加温されてアセチルアセトンと反応し誘導体化される。分析条件を表1 に示す。標準溶液はホルマリン溶液から純水で調製した。なお，樹脂中に含まれる疎水性夾雑成分をトラップするため，SCR-101N の手前にプレカラムとしてGRD-ODS を接続した。

■フラン樹脂の分析に際しては，図3に従って樹脂を前処理した。図4にホルムアルデヒドの定量性を，図5 に前処理したフラン樹脂の分析例を示す。

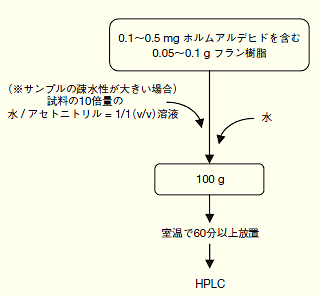

図3 前処理

■低濃度領域におけるフラン樹脂中のホルムアルデヒドの分析法として，アセチルアセトン法を用いることで，定量的にホルムアルデヒド量を測定できることがわかった。今後，さらにホルムアルデヒドの少ないフラン樹脂を開発し，当業界の環境改善に貢献していきたい。

■最後に，今回の分析にあたり，数々のご助言を頂いた，島津製作所分析計測事業部応用技術部三上様，渡邊様にこの場を借りて謝辞を表します。
