高強度異形棒鋼及び継手用試験機
高強度異形棒鋼及び継手用試験機
異形棒鋼は最近,ますます高強度化してきており,JISの強度区分から外れたSD685やSD785が使用されるようになるとともに,鉄筋に相当する強度を有する異形棒鋼用継手も出現しています。高強度化に伴い,鉄筋のサイズが小さくなるため,高層マンションに使用されるコンクリート梁の小型化が図れ,居住スペースが広くなるというメリットが生じています。ここで紹介する試験機は,特に高強度異形棒鋼及び異形棒鋼用継手を対象とした試験機です。異形棒鋼引張試験についても,使用する鉄筋サイズによっては,2,000kNを超える試験機が必要となってきています。汎用試験機群の万能試験機をご参照下さい。
仕様
試験力 | : 圧縮 最大500 kN |
---|---|
ストローク | : 0~200 mm(±100 mm) |

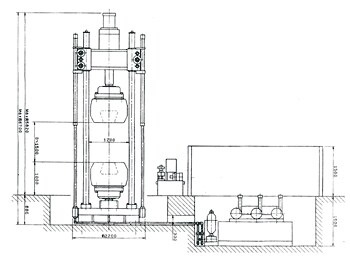

システム構成例
1 | |
機器名称 | 試験機本体 |
型式 | U2500 kN形 |
仕様 | 4本柱、上アクチュエータ式 動的 ±500 kN 静的 引張2500kN,圧縮1250 kN アクチュエータ ±150 mm |
