コンパクト油圧加振機群
コンパクト油圧加振機群
小さな部材を対象とした試験や，現地で実物に加振する際に，小容量，軽量の加振機が求められています。ここでは最大負荷容量±30 kNまでの製品をご紹介致します。ジャッキは軽量化され，空冷式の油圧源により，電源のみの用意で，容易に現地での実物試験を行なうことができるようになりました。

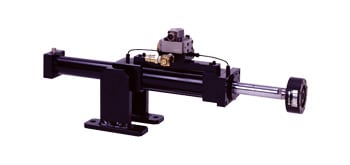

■ コンパクト油圧加振機 フォースシミュレータ
自動車部品，家具，構造物などの製品に実際に繰り返し負荷を与えることで，その耐久性を評価することができます。フォースシミュレータはそれらの用途に適した軽量コンパクトで扱い易い油圧加振機です。
■ 軽量・コンパクト・簡単操作
20 KN±100 mmで25 kgを実現。
軽量・コンパクトなアクチュエータは持ち運び，取り付けが楽に行えます。油圧配管の接続はワンタッチカップラを採用しており簡単に行えます。空冷可搬形油圧源（AFシリーズ）は冷却水不要。キャスタ付で移動が容易です。
■ 多様な取り付けに対応
オプションブラケットにより多様な取り付けが可能です。

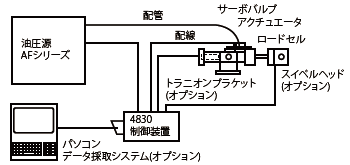

システム構成例
■ 標準システム構成と主な仕様
| 形 名※ | EHF-JF5kNV-XX-A10 | EHF-JF10kNV-A10 | EHF-JF20kNV-A10 | EHF-JF30kNV-A10 | |
|---|---|---|---|---|---|
| P/N※ | 348-20708-XX | 348-20718-XX | 348-20728-XX | 348-20738-XX | |
| アクチュエータ※ | 動的試験力 | ±5 kN | ±10 kN | ±20 kN | ±30 kN |
| 静的試験力 | 約±7 kN | 約±13 kN | 約±27 kN | 約±39 kN | |
| 有効ストローク(±mm) | 50, 100, 150から選択 | ||||
※油圧源，制御装置等，その他の組合せもござます。別途お問い合わせ下さい。
