G/D比による純度評価
G/D比による純度評価
カーボンナノチューブのラマンスペクトルには、1590cm-1付近にグラファイト構造に由来のG-bandと1350cm-1付近に欠陥由来のD-bandのピークが現れます。これらのピーク比を用いてナノチューブの結晶性の純度や欠陥濃度を評価することが可能です。

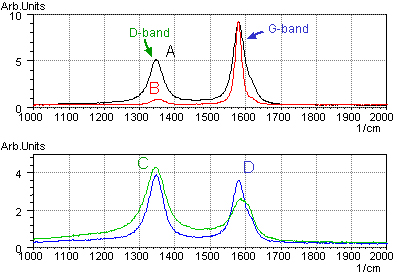

下記は、4種のカーボンナノチューブのラマンスペクトルです。G-bandとD-bandのピーク比に違いが認められます。
ラマンでは、G-band,D-bandの比からアモルファス成分、あるいは欠陥の量を評価できます。
上段は 市販の多層ナノチューブ(MWNT)で 製法が異なるものです。D-bandピークが小さい方が純度が高いことを示します。
下段は 弊社の基盤研究所提供(CO2 固定化技術利用)のカーボンナノファイバー(CNF)で、終端基の影響でD-bandピークが大きいと考えられます。
D-bandピークが大きい試料は、熱重量データによる純度測定でも燃焼温度が低く、不純物の多さを示唆しました。
