一方向CFRPの静的引張試験における破壊観察/HPV-X2

Add Bookmark

炭素繊維強化プラスチック(Carbon Fiber Reinforced Plastic：CFRP)は、複合材料の中でも特に比強度に優れており、軽量化による燃費向上を目的に、航空機や一部の輸送機で使用されています。優れた機械特性を持つ複合材料ですが、材料内に損傷が発生すると、その損傷を起点に瞬時に破壊が進行する脆性的な破壊挙動を示すことが知られています。そのため、CFRPの開発において、材料試験だけでなく、強度の弱い箇所の破壊を確認するために破壊観察も行われています。



Table 1　試験装置



高速度ビデオカメラ HPV-X2
レンズ 105 mm、 F1.8
照明 メタルハライドランプ 2台
試験機 AG-X plus
ロードセル 50 kN
つかみ具 50 kN用定位置くさび式つかみ具
つかみ歯 複合材料用台形やすり目歯

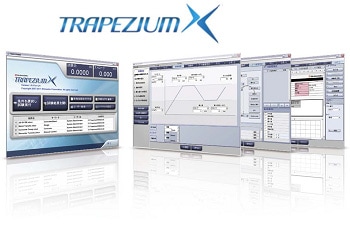

ソフトウェア TRAPEZIUM X（シングル）

Table 2　試験条件



試験速度 5 mm/min
撮影速度 500万コマ/sec
試験片寸法 幅6 mm、厚さ 0.4 mm
積層方法 [0]2

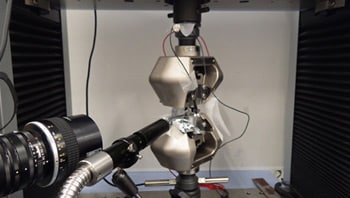

Fig.1　試験の様子

Fig.1　試験の様子

実験には、精密万能試験機AG-Xと高速度ビデオカメラHPV-X2を使用しました。静的試験においては試験時間が長くなるので、照明は、瞬間的に強い光を発するストロボを使用できないため、光源に連続光であるメラルハライドランプ(ストロボと比較すると弱い光源)を使用しました。Table 1に使用した装置を示します。Fig.1に試験の様子を示します。Table 2に試験条件を示します。

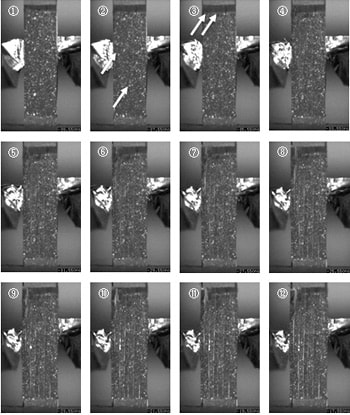

Fig.2に一方向CFRPの破壊の様子を示します。Fig.2の画像(2)において試験片の左側に試験片長手方向の亀裂が確認できます。画像(3)ではそれらの亀裂が上部タブまで進展している様子がわかります。また、画像(3)では試験片右側にも試験片長手方向の亀裂の発生が確認できます。その後、画像(6)に試験片がばらけていく様子が観察されました。 Fig.3に一方向CFRPの破壊の撮影動画を示します。

Fig.2　撮影画像(画像間の時間間隔は2 µs)

Fig.2　撮影画像(画像間の時間間隔は2 µs)

Fig.3　カメラの撮影動画
