FID喷嘴的点检・更换

使用部件¶

作业步骤¶

步骤1¶

通过仪器窗口或工作站确认柱温箱的温度低于40 ℃，进样口和检测器的温度低于50 ℃。
确认后关闭仪器主电源。

步骤2¶

取下与FID连接的色谱柱。

步骤3¶

打开INJ/DET罩盖（★1）。

步骤4¶

拆下点火器固定夹具，并取下点火器。

步骤5¶

松开2处螺丝，将上部罩盖（★2）、高压单元（★3）、收集极（★4）一起取下。

步骤6¶

用套管螺丝刀（②）松开FID喷嘴（③）。

步骤7¶

用镊子（①）拆下FID喷嘴。

步骤8¶

确认FID喷嘴的前端周围。

• 喷嘴脏污时请进行清扫。清扫时，请使用蘸有有机溶剂（丙酮、正已烷等）的棉签或柔软的刷子。

• 喷嘴出口孔堵塞时，请使用钢丝绳（⑦）清除堵塞。

• 受到样品的严重污染或无法清除喷嘴前端的堵塞时，请更换喷嘴。

步骤9¶

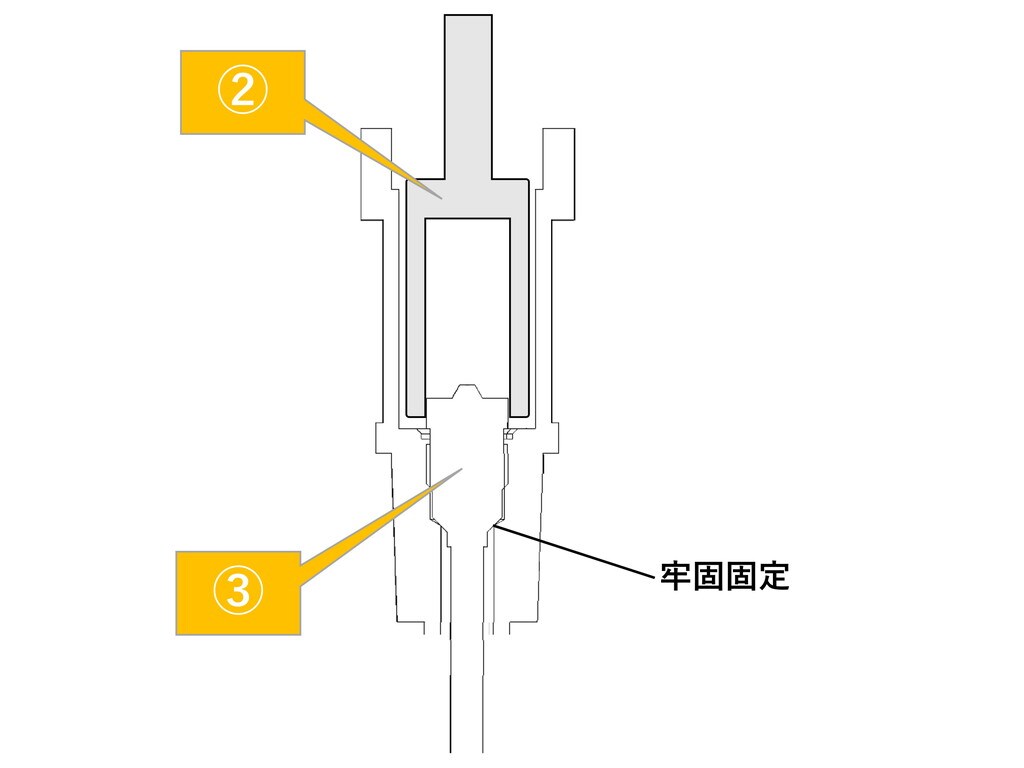

用套管螺丝刀（②）牢固固定，将FID喷嘴（③）拧紧至FID主体内部。

步骤10¶

将一体的收集极、上部罩盖、高压单元安装到FID主体上，拧紧2处螺丝进行固定。

步骤11¶

安装点火器，并用点火器固定夹具固定。

步骤12¶

关闭INJ/DET罩盖。
